Компрессор группа — HITACHI EX2500-5

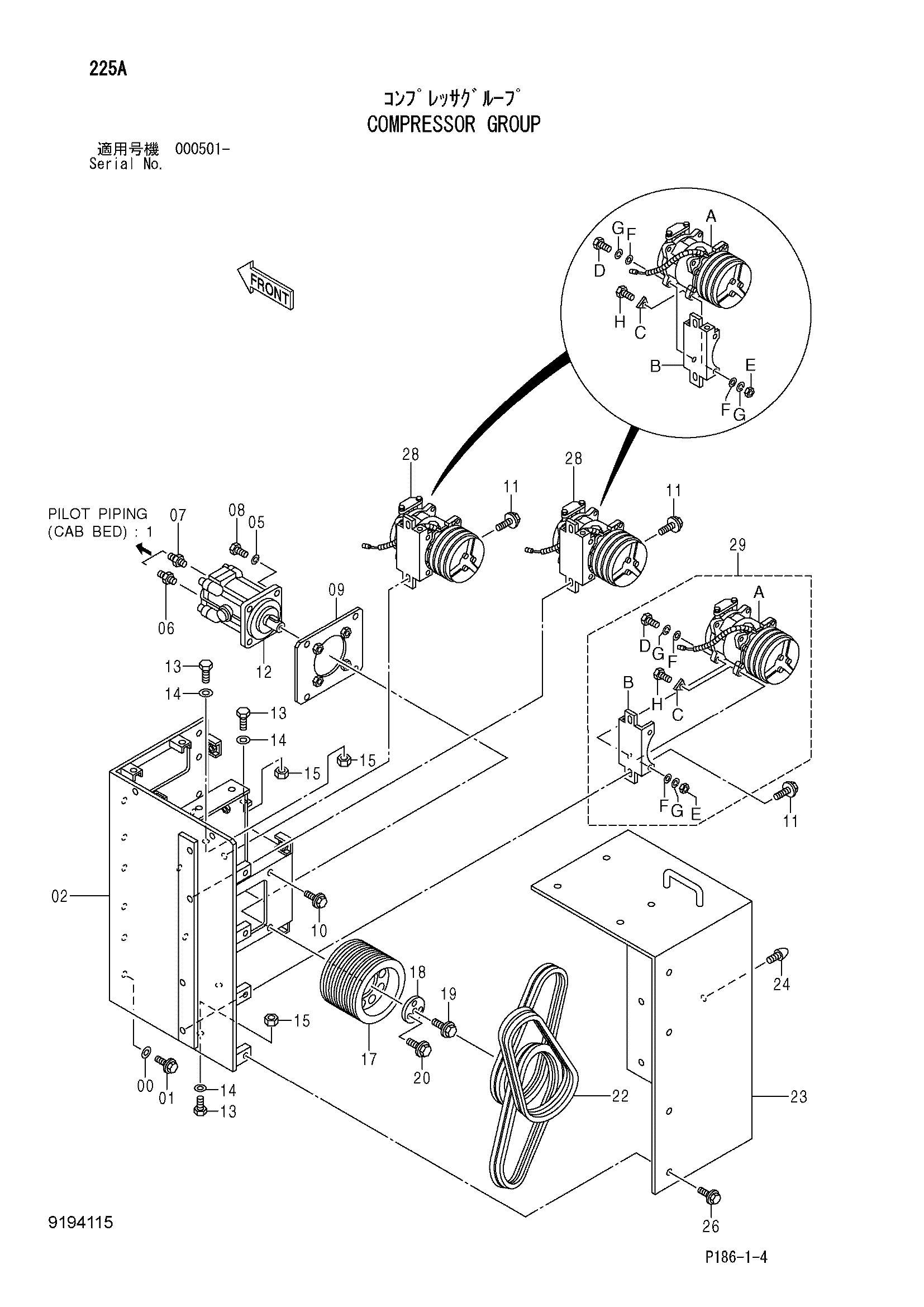

Заводская схема «Компрессор группа» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	A590110	Плоская шайба	14
01	J011025	Болт с шайбой	14
01	J271025 замена: J901025	Болт с шайбой	14
02	5007477	Кронштейн	1
05	A590912	Пружинная шайба	4
06	A852166	Адаптер	2
06A	4506424	Уплотнительное кольцо	1
07	A852134	Адаптер	1
07A	4509180	Уплотнительное кольцо	1
08	J011235	Болт с шайбой	4
08	J271235 замена: J901235	Болт с шайбой	4
08	J901235	Болт	4
09	8082629	Кронштейн	1
10	J011225	Болт с шайбой	4
10	J271225 замена: J901225	Болт с шайбой	4
11	J021030	Болт с шайбой	6
11	J271030 замена: J901030	Болт с шайбой	6
12	4396127	Гидромотор	1
13	4314089	Болт	3
14	A590108	Плоская шайба	3
15	M500807	Гайка	3
17	3069669	Шкив V	1
18	4353239	Фиксатор	1
19	J020820	Болт с шайбой	1
19	J260820 замена: J900820	Болт с шайбой	1
20	J020616	Болт с шайбой	3
20	J260616 замена: J900616	Болт с шайбой	3
22	4364759	Ремень V	3
23	7039665	Крышка	1
24	4371411	Ограничитель резиновый	1
26	J021025	Болт с шайбой	14
26	J271025 замена: J901025	Болт с шайбой	14
28	4380404	Компрессор	2
28A	4388086	Компрессор	1
28B	4293132	Кронштейн	1
28C	4294189	Шайба	4
28D	J531035	Болт	4
28E	J640310	Гайка	4
28F	A590110	Плоская шайба	4
28G	A590910	Пружинная шайба	4
28H	J901035	Болт	2
29	4380403	Компрессор	1
29A	4388086	Компрессор	1
29B	4293133	Кронштейн	1
29C	4294189	Шайба	2
29D	J531035	Болт	4
29E	J640130	Гайка	4
29F	A590110	Плоская шайба	4
29G	A590910	Пружинная шайба	4
29H	J901035	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
