Лубрикатор — HITACHI EX2500-5

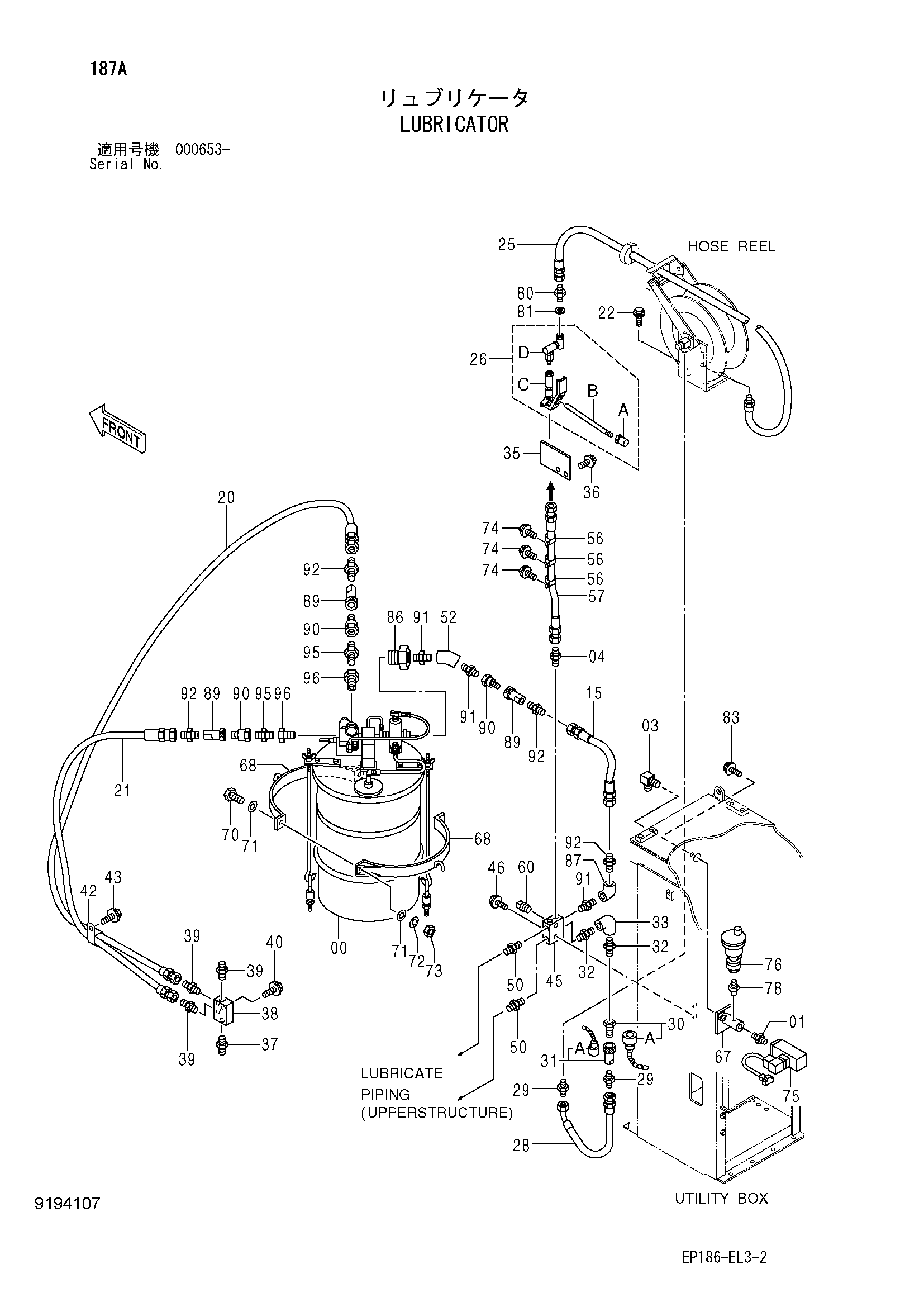

Заводская схема «Лубрикатор» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447123 | Лубрикатор | 1 |
| 01 | 4433976 | Адаптер | 1 |
| 01A | 4433957 | Уплотнительное кольцо | 1 |
| 03 | 4154656 | Угловой штуцер | 1 |
| 04 | 4154651 | Адаптер | 1 |
| 15 | 4362754 | Шланг | 1 |
| 20 | 4362756 | Шланг | 1 |
| 21 | 4362757 | Шланг | 1 |
| 22 | J271025 | Болт с шайбой | 4 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 4187336 | Шланг | 1 |
| 26 | 4367991 | Шприц для смазки | 1 |
| 26A | 4174320 | Форсунка | 1 |
| 26B | 4033134 | Трубка | 1 |
| 26C | 4367992 | Клапан | 1 |
| 26D | 4367993 | Соединение | 1 |
| 28 | 4372248 | Шланг | 1 |
| 29 | 4215650 | Адаптер | 2 |
| 30 | 4022907 | Самоуплотняющееся соединение | 1 |
| 30A | 4072595 | Колпачок | 1 |
| 31 | 4022908 | Самоуплотняющееся соединение | 1 |
| 31A | 4072596 | Колпачок | 1 |
| 32 | 94-1702 | Адаптер | 2 |
| 33 | 94-0616 | Угловой штуцер | 1 |
| 35 | 9744620 | Кронштейн | 1 |
| 36 | J271025 | Болт с шайбой | 2 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | A852222 | Угловой штуцер | 1 |
| 38 | 4351022 | Блок | 1 |
| 39 | A852122 | Адаптер | 3 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | J271050 | Болт с шайбой | 2 |
| 40A | J901050 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 4190292 | Зажим | 1 |
| 43 | J271020 | Болт с шайбой | 1 |
| 43A | J901020 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 45 | 4648830 | Блок | 1 |
| 46 | J271065 | Болт с шайбой | 2 |
| 46A | J901065 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 50 | 4154654 | Адаптер | 2 |
| 52 | 94-0600 | Угловой штуцер | 1 |
| 56 | 4190275 | Зажим (диаметр. 14mm) | 3 |
| 57 | 4449886 | Шланг | 1 |
| 60 | 94-2022 | Пробка | 1 |
| 68 | 8035654 | Лента | 2 |
| 70 | J901635 | Болт | 2 |
| 71 | A590116 | Плоская шайба | 4 |
| 72 | A590916 | Пружинная шайба | 2 |
| 73 | J951016 | Гайка | 2 |
| 74 | J271020 | Болт с шайбой | 3 |
| 74A | J901020 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
| 75 | 4377537 | Датчик давления | 1 |
| 76 | 4351665 | Датчик давления | 1 |
| 78 | 4351271 | Адаптер | 1 |
| 80 | 4122880 | Адаптер | 1 |
| 81 | A890014 | Манжета | 1 |
| 83 | J271025 | Болт с шайбой | 2 |
| 83A | J901025 | Болт | 1 |
| 83B | J222010 | Шайба | 1 |
| 86 | 4351296 | Переходник S | 1 |
| 87 | 94-0615 | Угловой штуцер | 1 |
| 89 | 4025602 | Самоуплотняющееся соединение | 3 |
| 90 | 4025603 | Самоуплотняющееся соединение | 3 |
| 91 | 94-1701 | Адаптер | 3 |
| 92 | 4154651 | Адаптер | 4 |
| 95 | 94-1701 | Адаптер | 2 |
| 96 | 4448144 | Переходник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
