Шестерённый насос — HITACHI EX2500-5

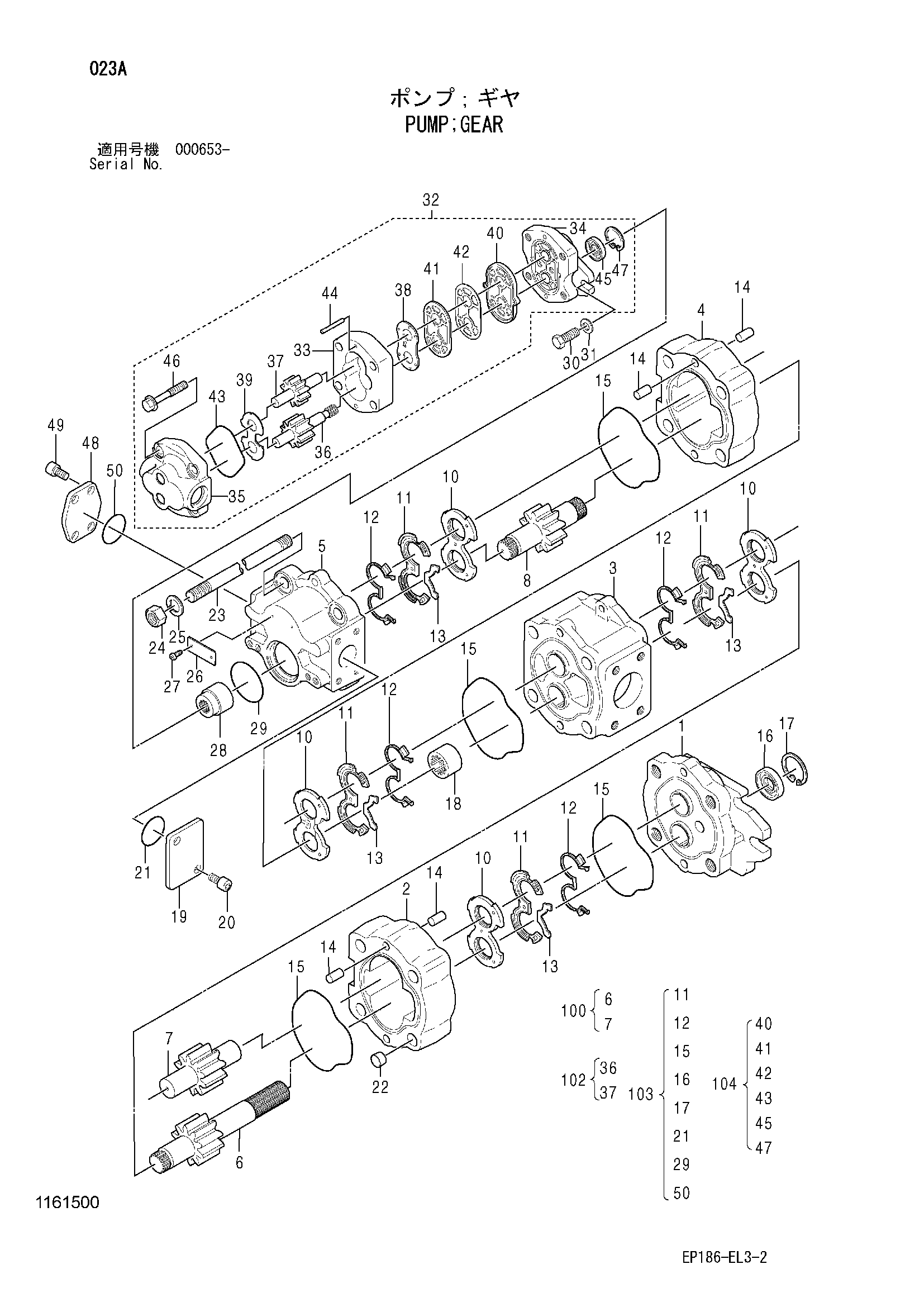

Заводская схема «Шестерённый насос» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4470275	Шестерённый насос	1
1	0708801	Фланец	1
3	0708802	Пластина	1
5	0708803	Пластина	1
10	0708804	Пластина прес.	4
11	0708805	Уплотнение пластина	4
12	0708806	Опорное кольцо	4
13	0708807	Пластина	4
14	0100109	Палец	8
15	0708808	Уплотнительное кольцо	4
16	0708809	Масляное уплотнение	1
17	930453	Стопорное кольцо	1
18	0708810	Муфта	1
19	0708811	Крышка	1
20	1161501	Болт с внутренним шестигранником	2
21	4018880	Уплотнительное кольцо	1
22	0708813	Стабилизер	4
23	0708814	Болт шпилька	4
24	0708815	Гайка	4
25	4069706	Пружинная шайба	4
28	0708816	Муфта	1
29	0631507	Уплотнительное кольцо	1
30	0695720	Болт	2
31	0695721	Шайба	2
32	4395063	Шестерённый насос	1
34	0708817	Фланец	1
35	0708818	Крышка	1
38	0427503	Пластина	1
39	0427504	Пластина	1
40	0708819	Уплотнение	1
41	0427506	Прокладка	1
42	0427507	Прокладка	1
43	0708820	Уплотнительное кольцо	1
44	0708821	Палец довел	2
45	0708822	Масляное уплотнение	1
46	0708823	Болт с шайбой	4
47	991716	Стопорное кольцо	1
48	0667726	Колпачок	1
49	1161502	Болт с внутренним шестигранником	2
50	966993	Уплотнительное кольцо	1
100	0708824	Шестерня комплект	1
102	0708826	Шестерня комплект	1
103	1161503	Комплект репаир	1
104	0708828	Комплект репаир	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
