Быстрый заправка система (2) — HITACHI EX2500-5

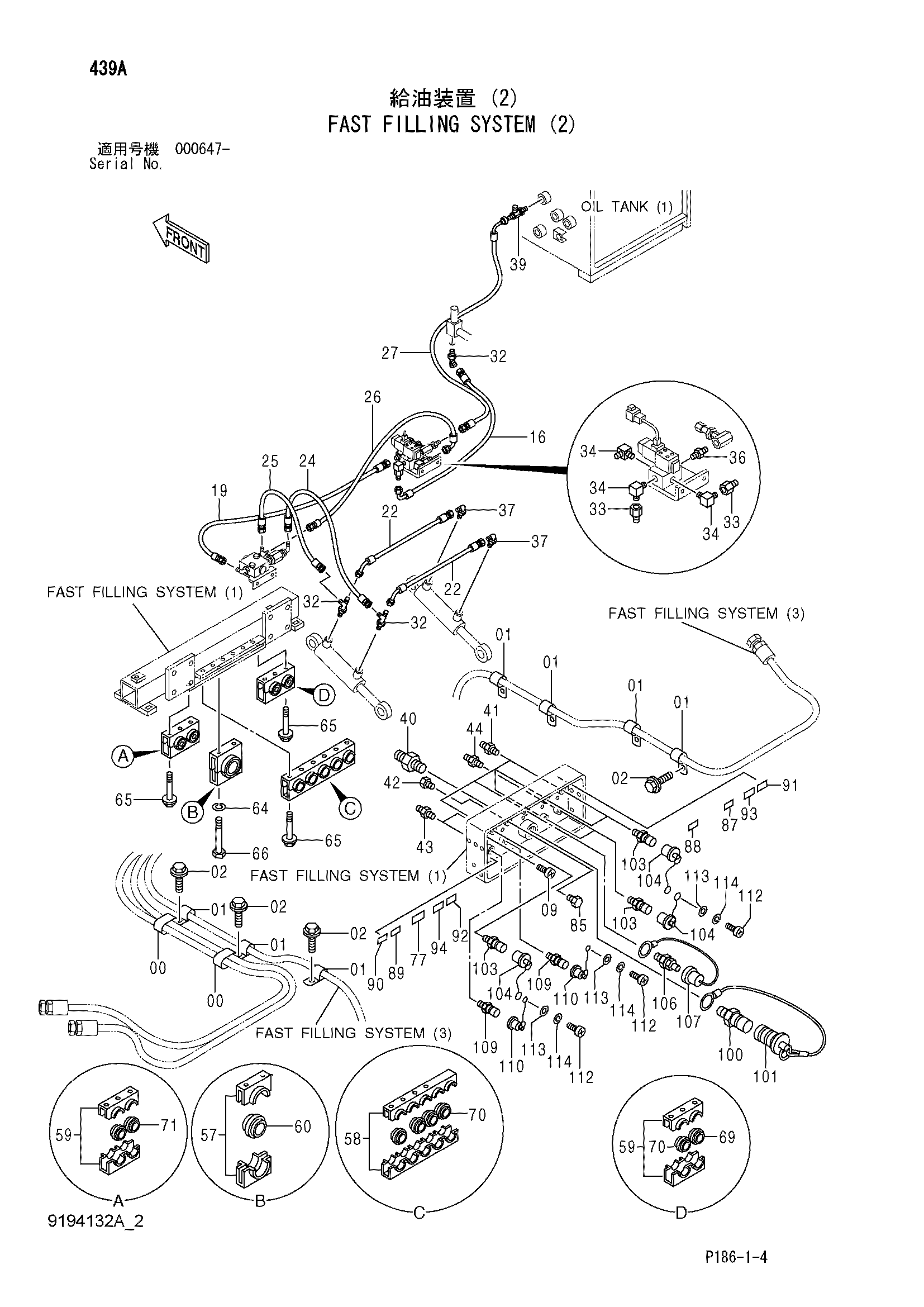

Заводская схема «Быстрый заправка система (2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190266 | Зажим | 2 |
| 01 | 4192035 | Зажим | 8 |
| 02 | J011020 | Болт с шайбой | 4 |
| 02 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 09 | J460516 | Винт с шайбой | 5 |
| 16 | 4275111 | Шланг | 1 |
| 19 | 4269798 | Шланг | 1 |
| 22 | 4313244 | Шланг | 2 |
| 24 | 4389110 | Шланг | 1 |
| 25 | 4616800 | Шланг | 1 |
| 26 | 4427782 | Шланг | 1 |
| 27 | 4651275 | Шланг | 1 |
| 32 | A852422 | Тройник | 3 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4379483 | Адаптер | 2 |
| 34 | 4154656 | Угловой штуцер | 3 |
| 36 | 4154651 | Адаптер | 1 |
| 37 | A852322 | Угловой штуцер | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4245108 | Тройник | 1 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 94-1308 | Адаптер | 1 |
| 41 | A852166 | Адаптер | 5 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | A885006 | Пробка | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4317612 | Адаптер | 2 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | A853168 | Адаптер | 1 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 4186032 | Хомут | 1 |
| 58 | 4192413 | Хомут | 1 |
| 59 | 4192414 | Хомут | 2 |
| 60 | 4186033 | Втулка | 1 |
| 64 | A590910 | Пружинная шайба | 2 |
| 65 | J011090 | Болт с шайбой | 12 |
| 65 | J271090 замена: J901090 | Болт с шайбой | 12 |
| 66 | J901004 | Болт | 2 |
| 69 | 4411725 | Втулка | 1 |
| 70 | 4407307 | Втулка | 5 |
| 71 | 4192412 | Втулка | 2 |
| 77 | 4183214 | Информационная табличка | 1 |
| 85 | 4505388 | Пробка | 1 |
| 87 | 4450632 | Информационная табличка | 1 |
| 88 | 4450631 | Информационная табличка | 1 |
| 89 | 4450625 | Информационная табличка | 1 |
| 90 | 4450626 | Информационная табличка | 1 |
| 91 | 4450633 | Информационная табличка | 1 |
| 92 | 4415513 | Информационная табличка | 1 |
| 93 | 4459045 | Информационная табличка | 1 |
| 94 | 4459048 | Информационная табличка | 1 |
| 100 | 4178745 | Рекеивер | 1 |
| 101 | 4355781 | Колпачок | 1 |
| 103 | 4178747 | Рекеивер | 5 |
| 104 | 4414865 | Колпачок | 5 |
| 106 | 4178749 | Рекеивер | 1 |
| 107 | 4178750 | Колпачок | 1 |
| 109 | 4178751 | Рекеивер | 2 |
| 110 | 4178752 | Колпачок | 2 |
| 112 | M430513 | Винт | 4 |
| 113 | A590106 | Плоская шайба | 4 |
| 114 | A590905 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
