Кабина (1) — HITACHI EX2500-5

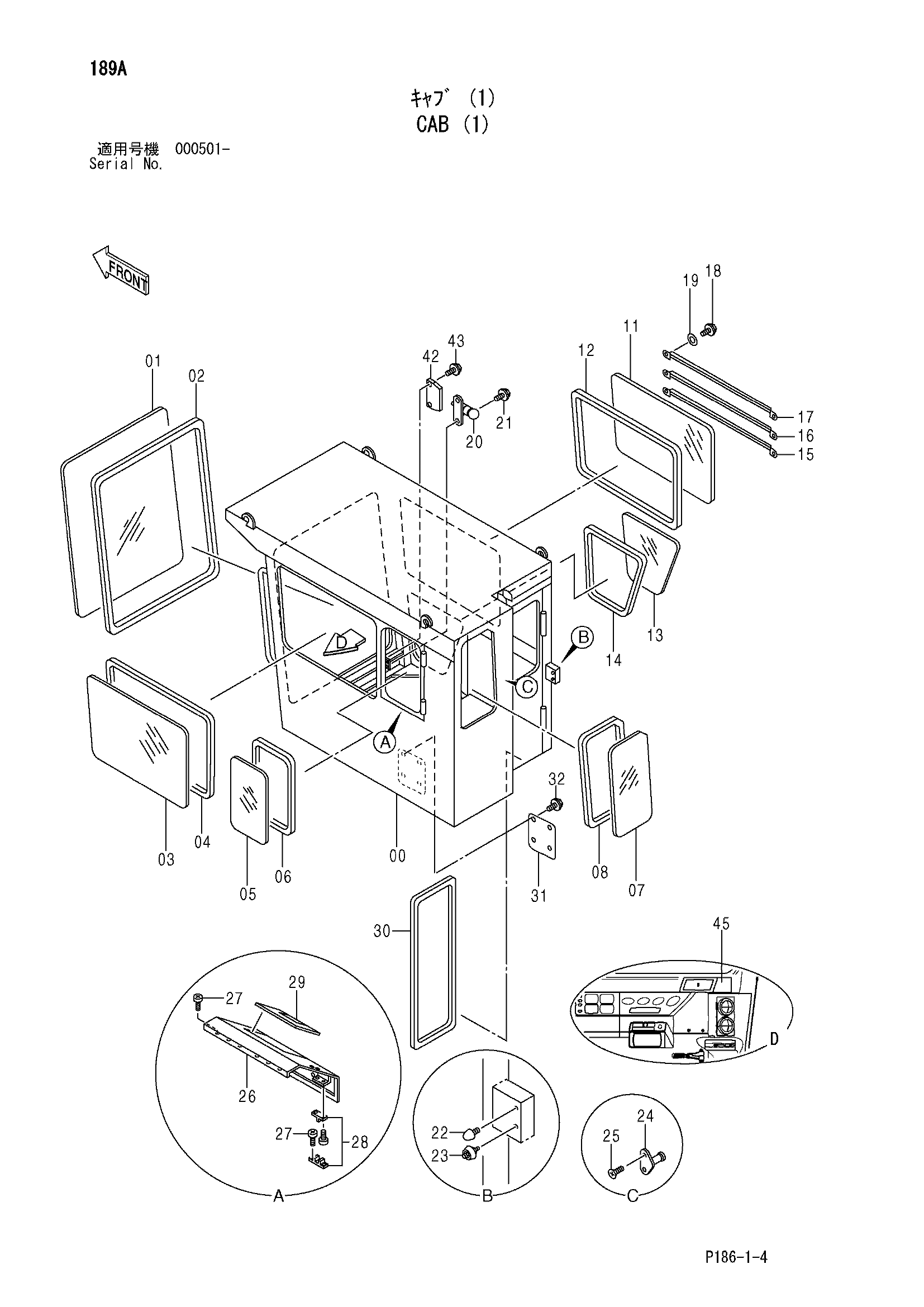

Заводская схема «Кабина (1)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4372002	Стекло	1
02	4372003	Резиновая прокладка	1
03	4411873	Стекло	1
03	4489254	Стекло	1
04	4411877	Резиновая прокладка	1
04	4489255	Резиновая прокладка	1
05	4411876	Стекло	1
05	4489310	Стекло	1
06	4372007	Резиновая прокладка	1
07	4462130	Стекло	1
07	4489311	Стекло	1
08	4462131	Резиновая прокладка	1
11	4372012	Стекло	1
11	4489254	Стекло	1
12	4372013	Резиновая прокладка	1
12	4489255	Резиновая прокладка	1
13	4411874	Стекло	1
13	4489256	Стекло	1
14	4372015	Резиновая прокладка	1
14	4489257	Резиновая прокладка	1
15	4399560	Защитный кожух	1
15	4489260	Защитный кожух	1
16	4399561	Защитный кожух	1
16	4399560	Защитный кожух	1
17	4399562	Защитный кожух	1
17	4399561	Защитный кожух	1
18	J011025	Болт с шайбой	6
18	J271025 замена: J901025	Болт с шайбой	6
19	A590110	Плоская шайба	6
20	4612430	Защёлка	1
21	J010820	Болт с шайбой	2
21	J260820 замена: J900820	Болт с шайбой	2
22	4607054	Ограничитель	1
23	4243864	Защёлка дверь	1
24	4422842	Ответная планка	1
25	4372210	Винт с шайбой	2
27	M470410	Винт	6
28	4348787	Защёлка	1
29	4415139	Рукоятка	1
30	4646166	Резиновая прокладка	1
31	4657546	Крышка	1
32	4657545	Болт	4
42	4626538	Кронштейн	1
43	J260816 замена: J900816	Болт с шайбой	2
45	4706606	Короб	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
