Реле панель — HITACHI EX2500-5

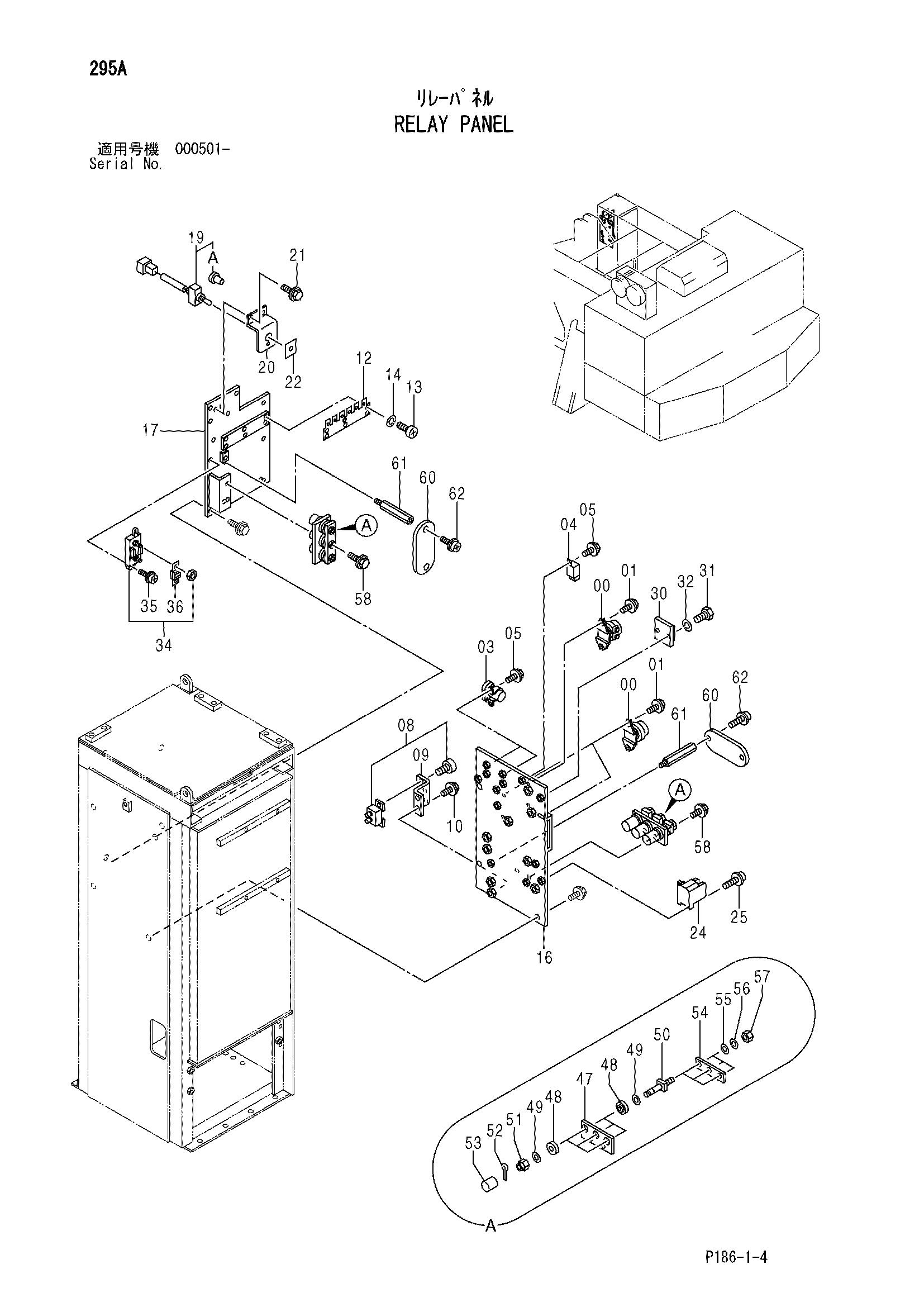

Заводская схема «Реле панель» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4398041	Реле аккумулятор	3
01	J020825	Болт с шайбой	8
01	J260825 замена: J900825	Болт с шайбой	8
03	4287277	Реле	2
04	4275750	Реле защитный	1
05	J020616	Болт с шайбой	5
05	J260616 замена: J900616	Болт с шайбой	5
08	4447143	Гидромолот	1
09	4447112	Кронштейн	1
10	J010816	Болт с шайбой	2
10	J260816 замена: J900816	Болт с шайбой	2
12	3069887	Кронштейн	1
13	M430410	Винт	6
14	A590904	Пружинная шайба	6
16	7039568	Панель	1
17	8082467	Панель	1
19	4377351	Выключатель	1
19A	4405843	Колпачок резиновый	1
20	4380442	Кронштейн	1
21	J010614	Болт с шайбой	2
21	J260614 замена: J900614	Болт с шайбой	2
22	4379181	Информационная табличка	1
24	4447056	Реле	1
25	J460525	Винт с шайбой	2
30	4447256 замена: 4613384	Таймер	1
30	4613384	Таймер	1
31	J900816	Болт	2
32	A590908	Пружинная шайба	2
34	4447405	Держатель предохранитель	1
35	J460514	Винт с шайбой	2
36	4447271	Предохранитель	1
47	4339850	Пластина	2
48	4155145	Втулка	12
49	4114405	Шайба	12
50	4188186	Болт	6
51	M631619	Корончатая гайка	6
52	A764028	Шплинт	6
53	4158607	Колпачок	6
54	4337474	Пластина	2
55	A590110	Плоская шайба	6
56	A590910	Пружинная шайба	6
57	J950010	Гайка	6
58	J011030	Болт с шайбой	4
58	J271030 замена: J901030	Болт с шайбой	4
60	4428652	Пластина	2
61	4428677	Болт	4
62	J460620	Винт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
