Пилотные гидролинии (2)(кабина платформа) — HITACHI EX2500-5

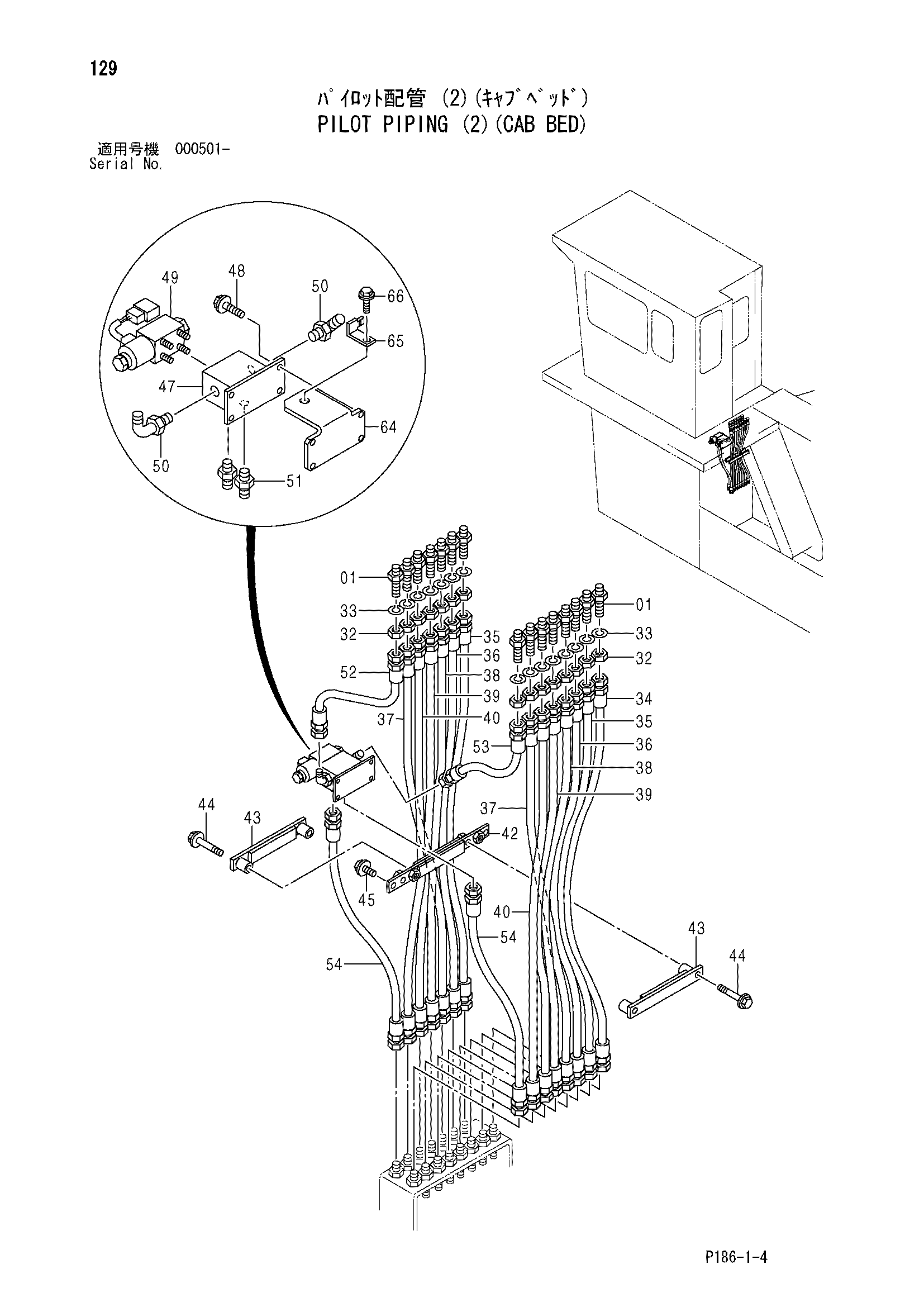

Заводская схема «Пилотные гидролинии (2)(кабина платформа)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202532 | Адаптер | 15 |
| 32 | 4202531 | Гайка | 15 |
| 33 | A590914 | Пружинная шайба | 15 |
| 34 | 4353873 | Шланг | 1 |
| 35 | 4353874 | Шланг | 2 |
| 36 | 4353875 | Шланг | 2 |
| 37 | 4353876 | Шланг | 2 |
| 38 | 4353877 | Шланг | 2 |
| 39 | 4353878 | Шланг | 2 |
| 40 | 4353879 | Шланг | 2 |
| 42 | 9744243 | Хомут | 1 |
| 43 | 9744242 замена: 9761791 | Хомут | 2 |
| 43 | 9761791 | Хомут | 2 |
| 44 | J011055 | Болт с шайбой | 4 |
| 44 | J271055 замена: J901055 | Болт с шайбой | 4 |
| 45 | J011025 | Болт с шайбой | 2 |
| 45 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 47 | 8065675 | Блок | 1 |
| 48 | J011030 | Болт с шайбой | 4 |
| 48 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 49 | 4367260 | Электромагнитный клапан | 1 |
| 50 | A852333 | Угловой штуцер | 2 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | A852133 | Адаптер | 2 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4357364 | Шланг | 1 |
| 53 | 4357365 | Шланг | 1 |
| 54 | 4357366 | Шланг | 2 |
| 64 | 9748018 | Кронштейн | 1 |
| 65 | 4336875 | Кронштейн | 1 |
| 66 | J011020 | Болт с шайбой | 1 |
| 66 | J271020 замена: J901020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
