Трубопроводы системы смазки (1)(передний)(экскаватор) — HITACHI EX2500-5

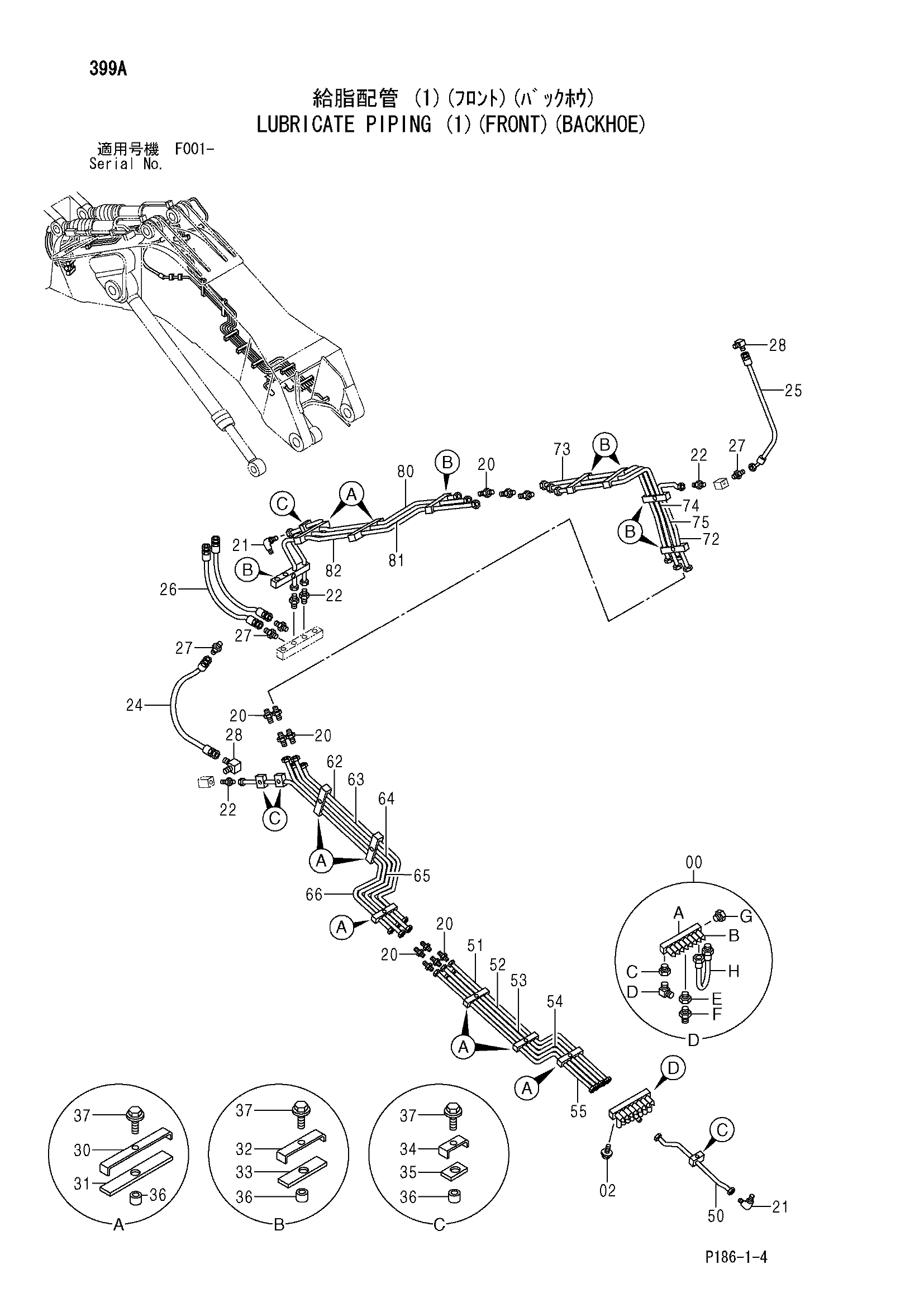

Заводская схема «Трубопроводы системы смазки (1)(передний)(экскаватор)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4386614 | Клапан | 1 |
| 00A | 4407066 | Коллектор | 1 |
| 00B | 4182051 | Клапан | 8 |
| 00C | 4253567 | Адаптер | 6 |
| 00D | 4097666 | Угловой штуцер | 6 |
| 00E | 4191439 | Адаптер | 6 |
| 00F | J75481 | Пресс-маслёнка | 6 |
| 00G | 4092534 | Пробка | 1 |
| 00H | 4372000 | Трубка | 2 |
| 02 | J010845 | Болт с шайбой | 4 |
| 02 | J260845 замена: J900845 | Болт с шайбой | 4 |
| 20 | 4099282 | Адаптер | 12 |
| 21 | 4097666 | Угловой штуцер | 2 |
| 22 | 4119986 | Адаптер | 4 |
| 24 | 4269794 | Шланг | 1 |
| 25 | 4203080 | Шланг | 1 |
| 26 | 4236741 | Шланг | 2 |
| 27 | 4154651 | Адаптер | 4 |
| 28 | 4154656 | Угловой штуцер | 2 |
| 30 | 4358669 | Хомут | 8 |
| 31 | 4358673 | Резиновая прокладка | 8 |
| 32 | 4273720 | Хомут | 6 |
| 33 | 4273721 | Резиновая прокладка | 6 |
| 34 | 4269656 | Хомут | 4 |
| 35 | 4269657 | Резиновая прокладка | 4 |
| 36 | 4269658 | Проставка | 18 |
| 37 | J011030 | Болт с шайбой | 18 |
| 37 | J271030 замена: J901030 | Болт с шайбой | 18 |
| 50 | 4386702 | Трубка | 1 |
| 51 | 3079493 | Трубка | 1 |
| 51 | 3104629 | Трубка | 1 |
| 52 | 3079494 | Трубка | 1 |
| 52 | 3104630 | Трубка | 1 |
| 53 | 3079495 | Трубка | 1 |
| 53 | 3104631 | Трубка | 1 |
| 54 | 3079496 | Трубка | 1 |
| 54 | 3104632 | Трубка | 1 |
| 55 | 3079497 | Трубка | 1 |
| 55 | 3104633 | Трубка | 1 |
| 62 | 3079504 | Трубка | 1 |
| 62 | 3104639 | Трубка | 1 |
| 63 | 3079505 | Трубка | 1 |
| 63 | 3104640 | Трубка | 1 |
| 64 | 3079506 | Трубка | 1 |
| 64 | 3104641 | Трубка | 1 |
| 65 | 3079507 | Трубка | 1 |
| 65 | 3104642 | Трубка | 1 |
| 66 | 3079508 | Трубка | 1 |
| 66 | 3104643 | Трубка | 1 |
| 72 | 3079515 | Трубка | 1 |
| 73 | 3079516 | Трубка | 1 |
| 74 | 3079517 | Трубка | 1 |
| 75 | 3079518 | Трубка | 1 |
| 80 | 3079523 | Трубка | 1 |
| 81 | 3079524 | Трубка | 1 |
| 82 | 3079525 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
