Гидроцилиндр ковша — HITACHI EX2500-5

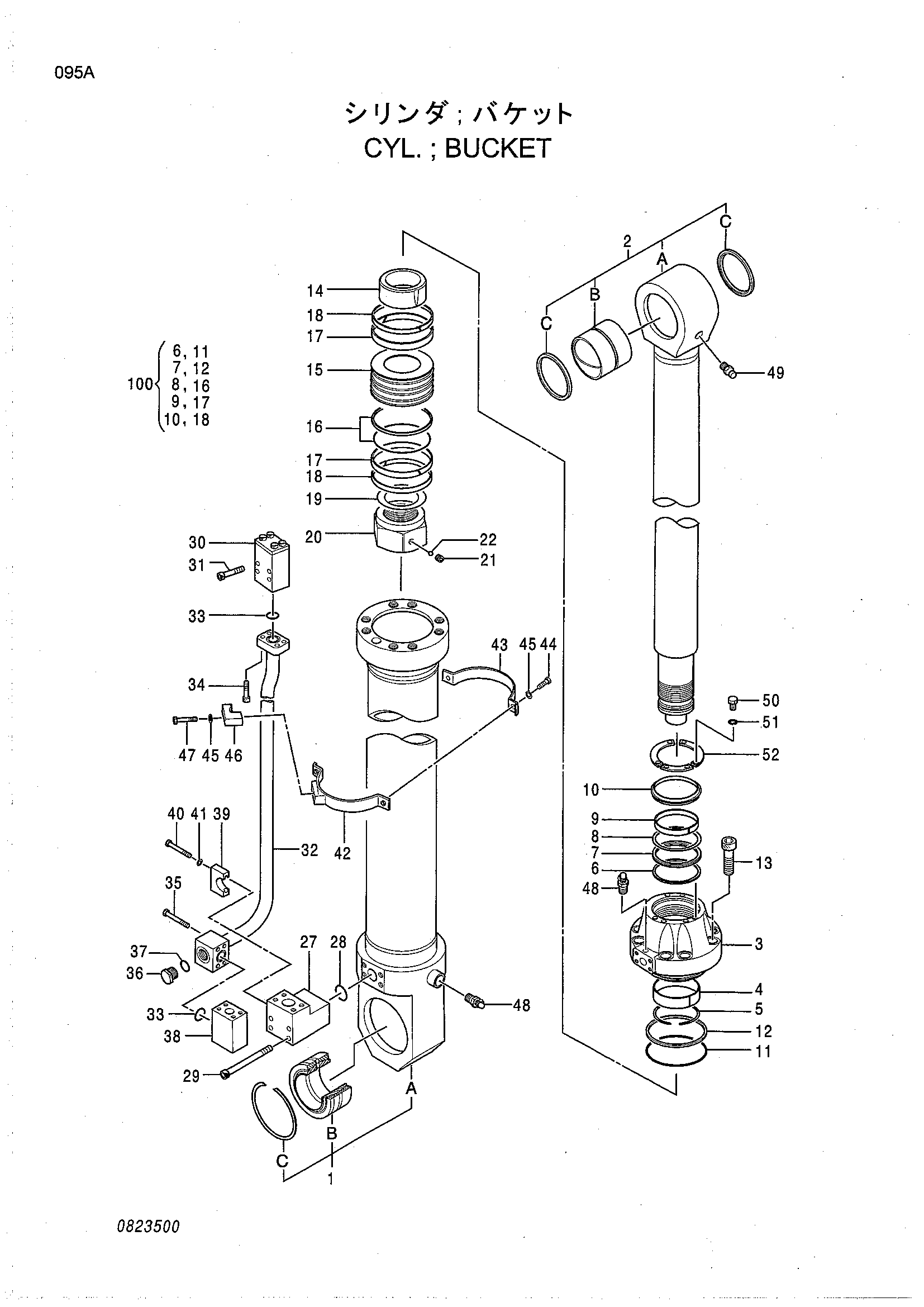

Заводская схема «Гидроцилиндр ковша» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4461234	Гидроцилиндр ковша	1
1	0823501	Труба гидроцилиндра	1
1A	0823502	Трубка	1
1B	0257521	Подшипник. спх.рол.	1
1C	4094941	Стопорное кольцо	1
2	0823503	Шток поршня	1
2A	0823504	Шток поршня	1
2B	4392649	Втулка пальца	1
2C	0400406	Грязесъёмное кольцо	2
3	0823505	Головка	1
4	4392642	Втулка	1
5	0161002	Стопорное кольцо	1
6	0336605	Уплотнительное кольцо	1
7	0257507	U-образная манжета	1
8	0257527	Опорное кольцо	1
9	0706903	Направляющее кольцо	1
10	0809403	Грязесъёмное кольцо	1
11	0717904	Уплотнительное кольцо	1
12	0717905	Опорное кольцо	1
13	0257605	Болт с внутренним шестигранником	8
14	4394169	Амортизирующий подшипник	1
15	0706906	Поршень	1
16	0400210	Кольцо уплотнение в сборе	1
17	0400211	Кольцо	2
18	0400212	Кольцо	2
19	0706907	Регулировочная шайба	1
20	0706908	Гайка	1
21	0400215	Установочный винт	1
22	0400216	Стальной шарик	1
27	0823506	Соединение	1
28	0317224	Уплотнительное кольцо	1
29	0339715	Болт с внутренним шестигранником	4
30	0706909	Клапан замедленного возврата	1
31	M341600	Болт с внутренним шестигранником	4
32	4399782	Трубка	1
33	4123444	Уплотнительное кольцо	2
34	4104495	Болт с внутренним шестигранником	4
35	0191916	Болт с внутренним шестигранником	4
36	0349308	Пробка	1
37	0336419	Уплотнительное кольцо	1
38	0349307	Соединение	1
39	0242729	Держатель	1
40	0259110	Болт	2
41	0259112	Пружинная шайба	2
42	0400419	Лента	1
43	0400420	Лента	1
44	0379919	Болт	2
45	A590914	Пружинная шайба	3
46	0379917	Хомут трубки	1
47	0379918	Болт	1
48	0643016	Воздушный клапан	2
49	J75481	Пресс-маслёнка	1
50	0823405	Пластина	3
51	0360703	Болт	6
52	0360704	Пружинная шайба	6
100	4407494	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
