Утилитй короб — HITACHI EX2500-5

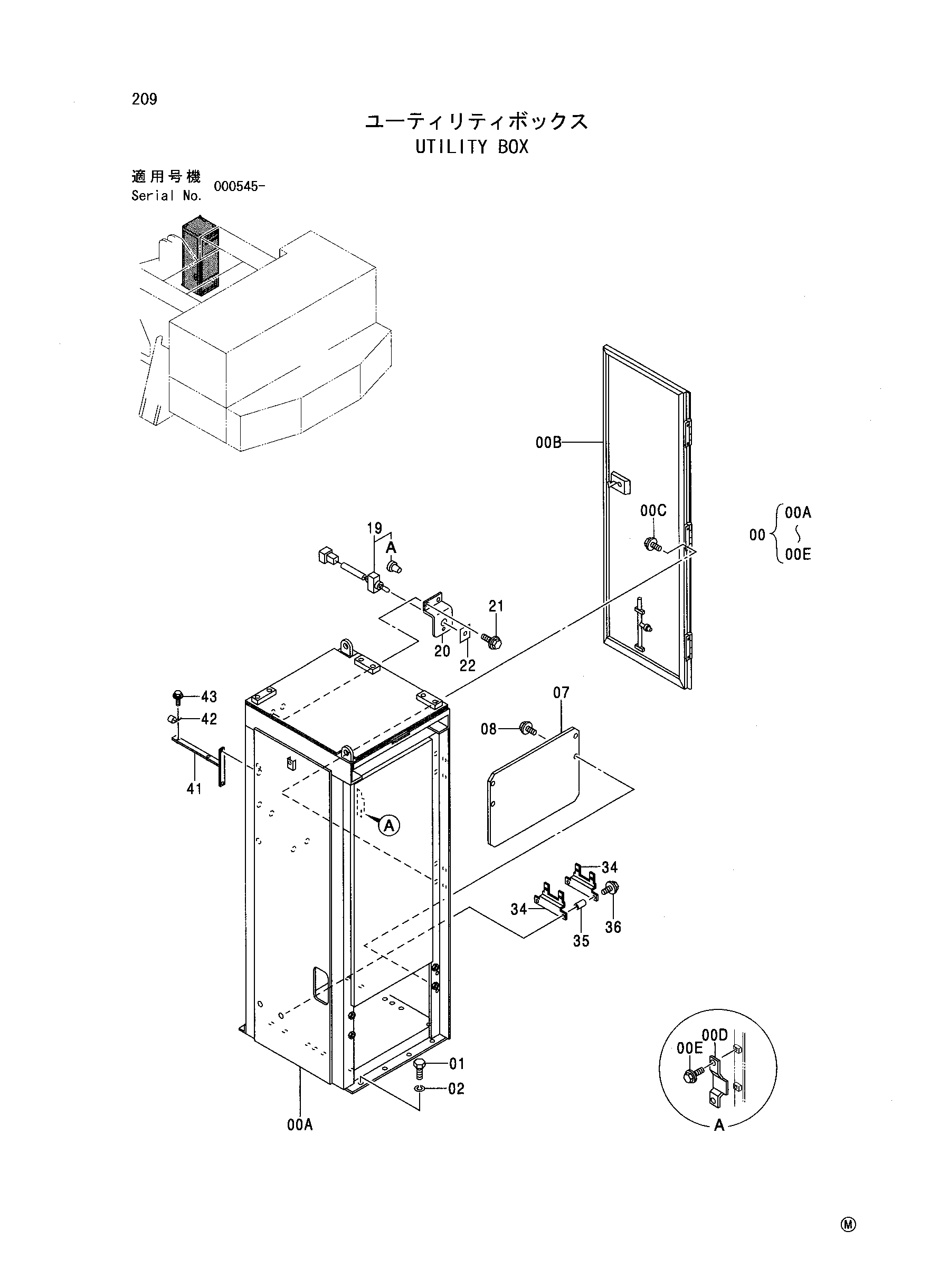

Заводская схема «Утилитй короб» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9212705 | Крышка в сборе | 1 |
| 00A | 5008280 | Крышка | 1 |
| 00B | 4351067 | Дверь | 1 |
| 00C | J020825 | Болт с шайбой | 6 |
| 00D | 9746544 | Ограничитель | 1 |
| 00E | J020816 | Болт с шайбой | 2 |
| 01 | J901435 | Болт | 8 |
| 02 | A590914 | Пружинная шайба | 8 |
| 07 | 4446830 | Крышка | 1 |
| 08 | J031030 | Болт с шайбой | 4 |
| 19 | 4377351 | Выключатель | 1 |
| 19A | 4405843 | Колпачок резиновый | 1 |
| 20 | 4380442 | Кронштейн | 1 |
| 21 | J010614 | Болт с шайбой | 2 |
| 22 | 4379181 | Информационная табличка | 1 |
| 34 | 4461623 | Кронштейн | 2 |
| 35 | 4198621 | Трубка | 2 |
| 36 | J021055 | Болт с шайбой | 2 |
| 41 | 8089133 | Кронштейн | 1 |
| 42 | 4190261 | Зажим | 2 |
| 43 | J011025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
