Пилотные гидролинии (фламе: левый): 3 — HITACHI EX2500-5

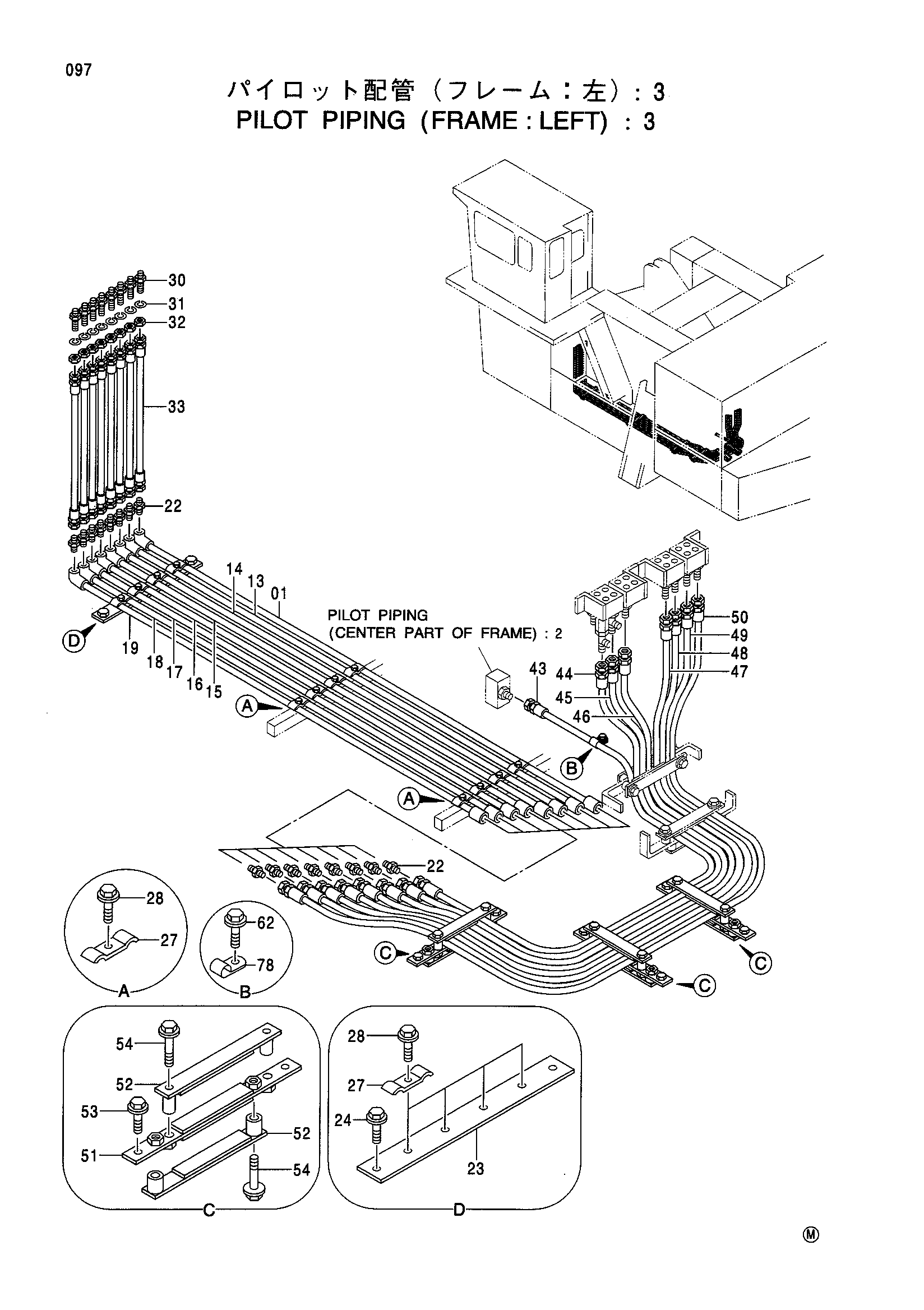

Заводская схема «Пилотные гидролинии (фламе: левый): 3» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9744219 | Трубка | 1 |
| 13 | 9744220 | Трубка | 1 |
| 14 | 9744221 | Трубка | 1 |
| 15 | 9744222 | Трубка | 1 |
| 16 | 9744223 | Трубка | 1 |
| 17 | 9744224 | Трубка | 1 |
| 18 | 9744225 | Трубка | 1 |
| 19 | 9744226 | Трубка | 1 |
| 22 | A852133 | Адаптер | 16 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4347553 | Пластина | 1 |
| 24 | J011025 | Болт с шайбой | 2 |
| 27 | 4001156 | Хомут трубки | 12 |
| 28 | J011030 | Болт с шайбой | 12 |
| 30 | 4202532 | Адаптер | 8 |
| 31 | A590914 | Пружинная шайба | 8 |
| 32 | 4202531 | Гайка | 8 |
| 33 | 4348484 | Шланг | 8 |
| 43 | 4348468 | Шланг (43) | 1 |
| 44 | 4348469 | Шланг (44) | 1 |
| 45 | 4348470 | Шланг (45) | 1 |
| 46 | 4348471 | Шланг (46) | 1 |
| 47 | 4348472 | Шланг (47) | 1 |
| 48 | 4348473 | Шланг (48) | 1 |
| 49 | 4348474 | Шланг (49) | 1 |
| 50 | 4348475 | Шланг (50) | 1 |
| 51 | 9744243 | Хомут | 3 |
| 52 | 9744242 | Хомут | 6 |
| 53 | J011025 | Болт с шайбой | 6 |
| 54 | J011055 | Болт с шайбой | 12 |
| 62 | J011025 | Болт с шайбой | 1 |
| 78 | 4190273 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
