Трубопроводы системы смазки (верхняя платформа) — HITACHI EX2500-5

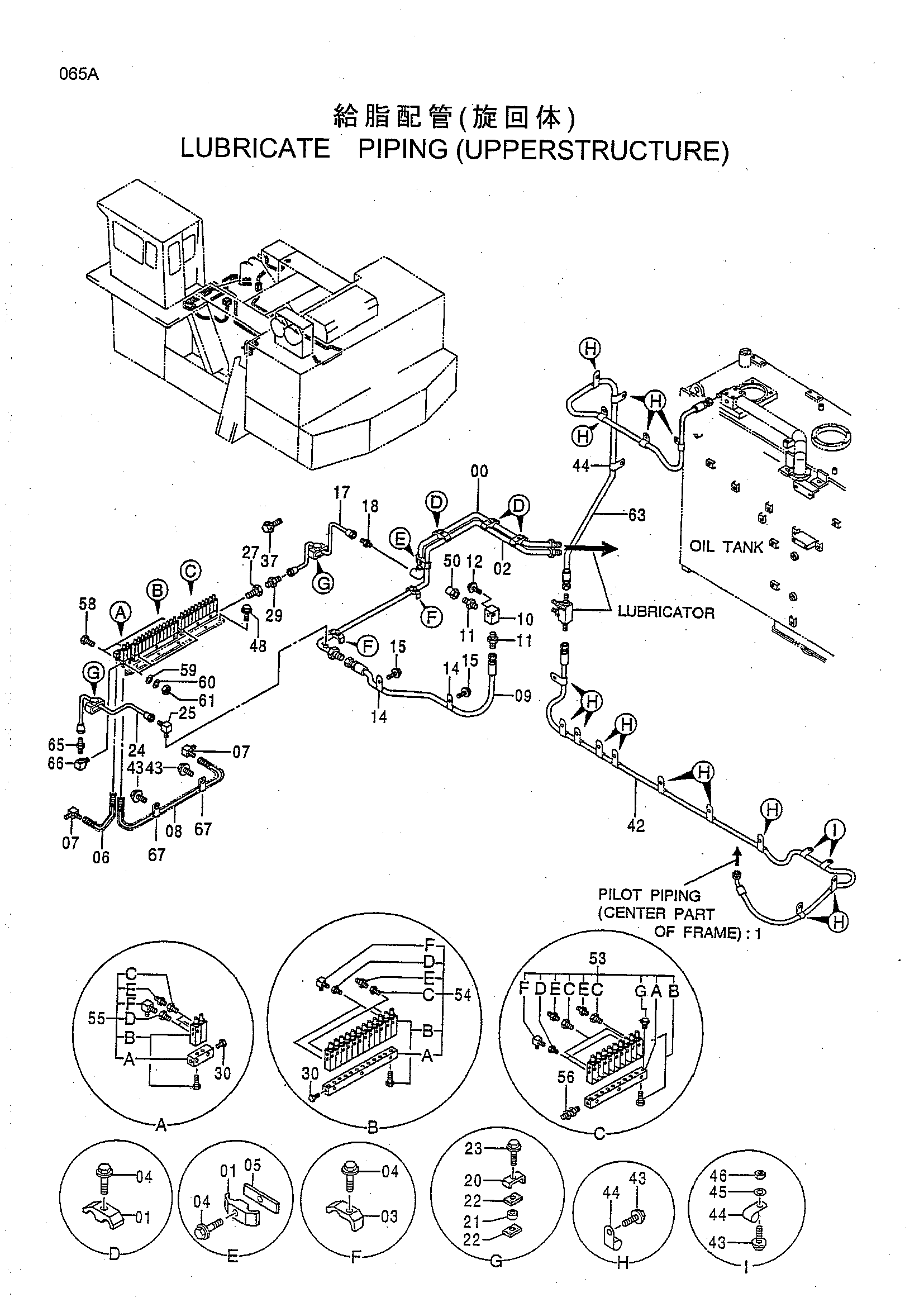

Заводская схема «Трубопроводы системы смазки (верхняя платформа)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082316 | Трубка | 1 |
| 01 | 4053596 | Хомут трубки | 4 |
| 02 | 8082315 | Трубка | 1 |
| 03 | 4053595 | Хомут трубки | 2 |
| 04 | J011255 | Болт с шайбой | 6 |
| 05 | 4137298 | Седло винта | 1 |
| 06 | 4464716 | Шланг | 1 |
| 07 | 4154656 | Угловой штуцер | 2 |
| 08 | 4464717 | Шланг | 1 |
| 09 | 4353134 | Шланг | 1 |
| 10 | 4352920 | Блок | 1 |
| 11 | 4221278 | Адаптер | 2 |
| 12 | J011075 | Болт с шайбой | 2 |
| 14 | 4190264 | Зажим | 2 |
| 15 | J011020 | Болт с шайбой | 2 |
| 17 | 4447181 | Трубка | 1 |
| 18 | 4040197 | Адаптер | 1 |
| 20 | 4322591 | Хомут | 2 |
| 21 | 4322539 | Проставка | 2 |
| 22 | 4261215 | Резиновая прокладка | 4 |
| 23 | J011230 | Болт с шайбой | 2 |
| 24 | 4447183 | Трубка | 1 |
| 25 | 4323758 | Угловой штуцер | 1 |
| 27 | 4263446 | Переходник S | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4344025 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A885003 | Пробка | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4369220 | Шланг | 1 |
| 43 | J011020 | Болт с шайбой | 16 |
| 44 | 4190275 | Зажим | 17 |
| 45 | A590110 | Плоская шайба | 2 |
| 46 | J950010 | Гайка | 2 |
| 48 | J011230 | Болт с шайбой | 6 |
| 50 | 4208224 | Пробка | 1 |
| 53 | 4446880 | Клапан | 1 |
| 53B | 4182051 | Клапан | 10 |
| 53C | 4191349 | Адаптер | 10 |
| 53D | 4253567 | Адаптер | 10 |
| 54E | J75481 | Пресс-маслёнка | 10 |
| 53F | 4097666 | Угловой штуцер | 10 |
| 53G | 4187620 | Пробка | 1 |
| 54 | 4446881 | Клапан | 1 |
| 54B | 4182051 | Клапан | 12 |
| 54C | 4191349 | Адаптер | 12 |
| 54D | 4253567 | Адаптер | 12 |
| 54E | J75481 | Пресс-маслёнка | 12 |
| 54F | 4097666 | Угловой штуцер | 12 |
| 55 | 4446879 | Клапан | 1 |
| 55B | 4182051 | Клапан | 2 |
| 55C | 4191349 | Адаптер | 2 |
| 55D | 4253567 | Адаптер | 2 |
| 55E | J75481 | Пресс-маслёнка | 2 |
| 55F | 4154656 | Угловой штуцер | 1 |
| 56 | 4198472 | Адаптер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 2 |
| 58 | J900855 | Болт | 8 |
| 59 | 4343991 | Шайба | 8 |
| 60 | A590908 | Пружинная шайба | 8 |
| 61 | M500807 | Гайка | 8 |
| 63 | 4269825 | Шланг | 1 |
| 65 | 4114943 | Адаптер | 1 |
| 66 | 4173463 | Угловой штуцер | 1 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4190274 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
