Рычаг управления (4) — HITACHI EX2500-5

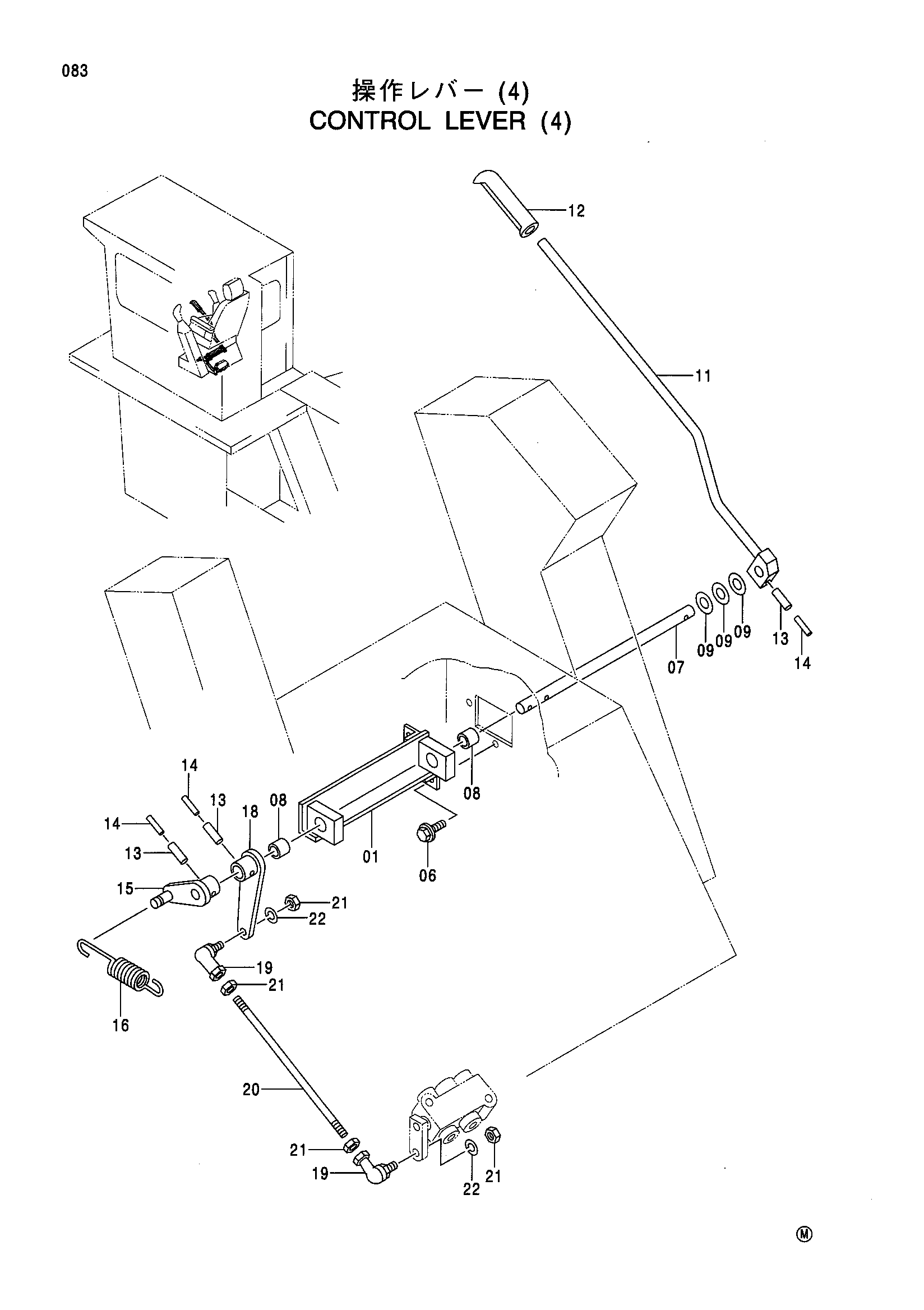

Заводская схема «Рычаг управления (4)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8063022 | Опора | 1 |
| 06 | J011025 | Болт с шайбой | 2 |
| 07 | 4350969 | Вал | 1 |
| 08 | 4259767 | Втулка | 2 |
| 09 | A590116 | Плоская шайба | 3 |
| 11 | 9748473 | Рычаг блокировка | 1 |
| 12 | 3051611 | Рукоятка | 1 |
| 13 | 4027427 | Пружинный штифт | 3 |
| 14 | 4183195 | Провод | 3 |
| 15 | 9747451 | Тяга | 1 |
| 16 | 4189184 | Пружина растяжения | 1 |
| 18 | 9744693 | Тяга | 1 |
| 19 | 4056018 | Шарнир | 2 |
| 20 | 4351162 | Шток | 1 |
| 21 | M500807 | Гайка | 4 |
| 22 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
