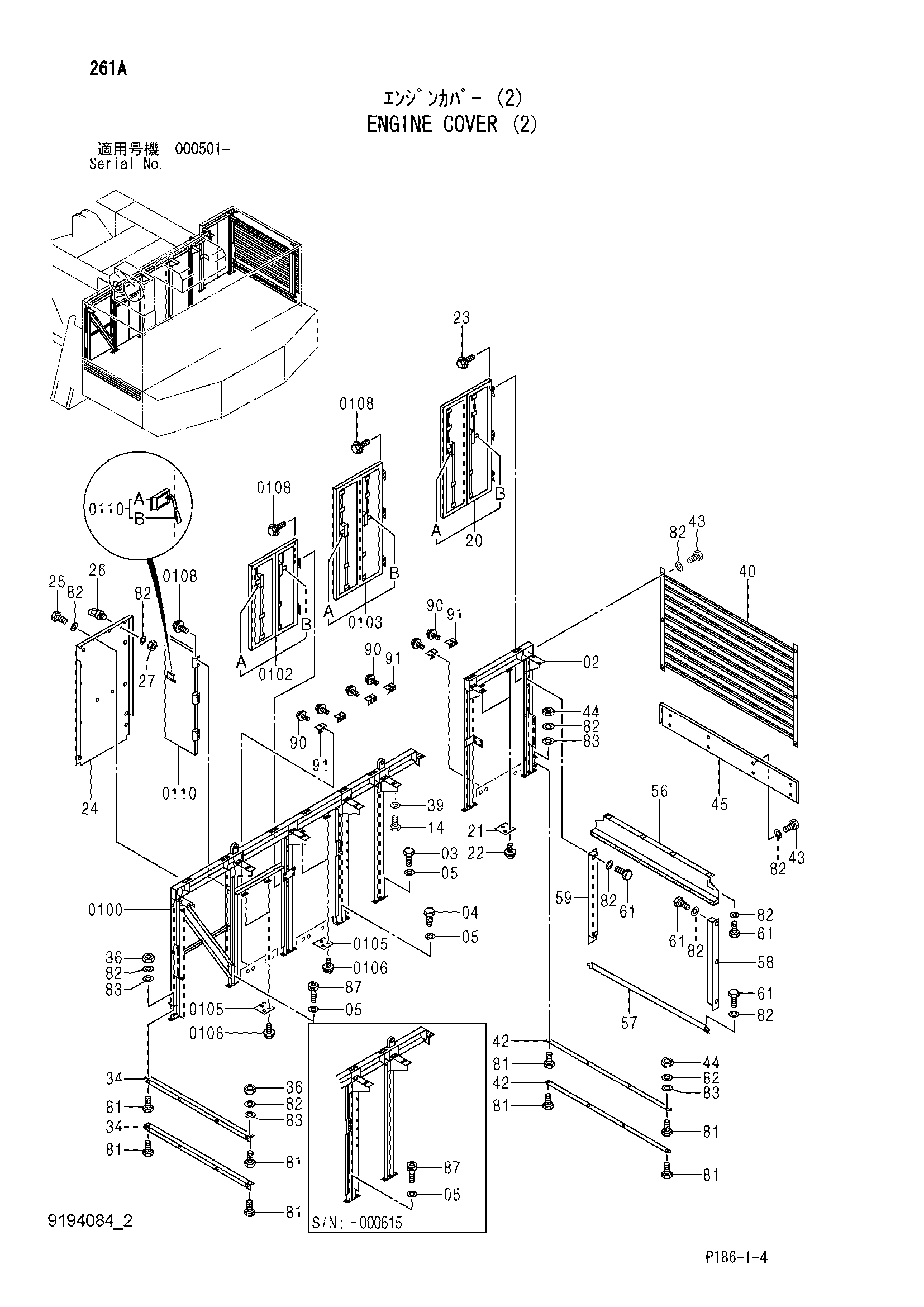

Крышка двигателя (2) — HITACHI EX2500-5

Заводская схема «Крышка двигателя (2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0100	5007460	Панель	1
0100	5010810	Панель	1
0102	4442287	Дверь	1
0103	4352774	Дверь	1
0105	4421324	Пластина	4
0106	J020830	Болт с шайбой	8
0106	J260830 замена: J900830	Болт с шайбой	8
0108	J020825	Болт с шайбой	16
0108	J260825 замена: J900825	Болт с шайбой	16
0110	4401828 замена: 4469248	Дверь	1
0110A	4616982	Скальный (правый)	1
0110B	4361651	Резиновая прокладка	1
0110	4469248	Дверь	1
0110A	4616982	Скальный (правый)	1
0110B	4361651	Резиновая прокладка	1
02	5006570	Панель	1
03	J901640	Болт	18
03	J901640	Болт	10
04	J901650	Болт	8
05	J222016	Шайба	18
05	J222016	Шайба	21
14	J901240	Болт	20
20	4345216	Дверь	1
21	4421324	Пластина	2
22	J020830	Болт с шайбой	4
22	J260830 замена: J900830	Болт с шайбой	4
23	J020825	Болт с шайбой	6
23	J260825 замена: J900825	Болт с шайбой	6
24	2037686	Крышка	1
25	J901025	Болт	14
26	4091248	Болт проушина	2
27	J950010	Гайка	2
34	9744062	Кронштейн	2
36	J950010	Гайка	4
39	J222012	Шайба	20
40	8082610	Решётка	1
42	9743478	Кронштейн	2
43	J901025	Болт	14
44	J950010	Гайка	4
45	4447223	Крышка	1
56	8076648	Крышка	1
57	3091048	Крышка	1
58	8061933	Крышка	1
59	8061934	Крышка	1
61	J901025	Болт	14
81	J901030	Болт	8
82	J222010	Шайба	52
83	A590110	Плоская шайба	8
87	M341640	Болт с внутренним шестигранником	1
87	M341640	Болт с внутренним шестигранником	3
90	J020825	Болт с шайбой	12
90	J260825 замена: J900825	Болт с шайбой	12
91	9752914	Кронштейн	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
