Кубикле — HITACHI EX2500-5

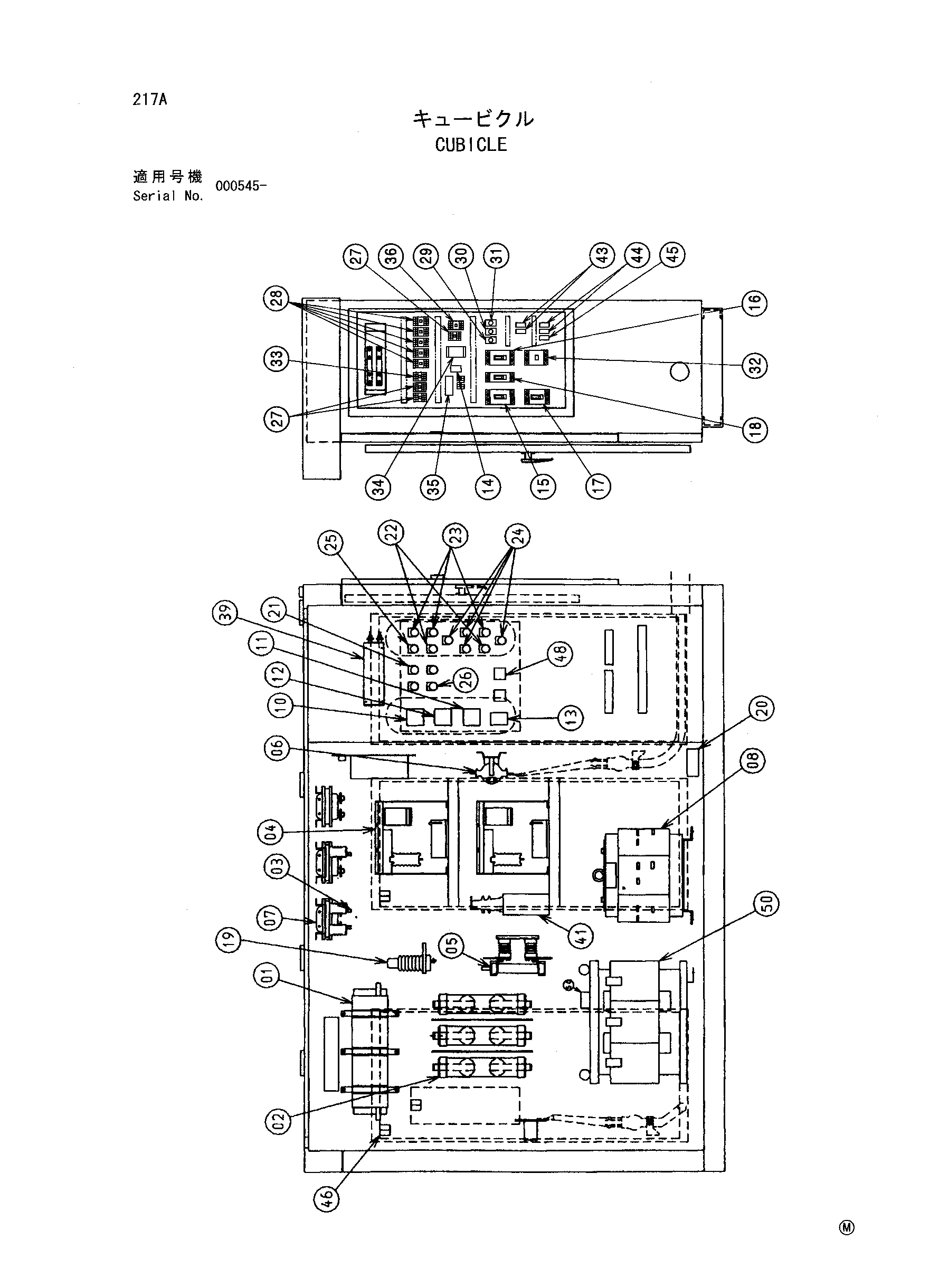

Заводская схема «Кубикле» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4611812 | Кубикле | 1 | |
| 01 | 4475525 | Выключатель | 1 |
| 02 | 4475526 | Предохранитель | 3 |
| 03 | 4475527 | Предохранитель | 3 |
| 04 | 4475528 | Контактор | 2 |
| 05 | 4475529 | Предохранитель | 3 |
| 06 | 4475530 | Трансформер | 2 |
| 07 | 4475531 | Трансформер | 3 |
| 08 | 4614474 | Коил | 1 |
| 10 | 4475533 | Измеритель | 1 |
| 11 | 4475534 | Измеритель | 1 |
| 12 | 4475535 | Измеритель | 1 |
| 13 | 4475536 | Реле | 1 |
| 14 | 4475537 | Реле | 1 |
| 15 | 4475538 | Гидромолот | 1 |
| 16 | 4475539 | Гидромолот | 1 |
| 17 | 4475540 | Гидромолот | 1 |
| 18 | 4475541 | Гидромолот | 1 |
| 19 | 4475542 | Аррестер спарк | 3 |
| 20 | 4475543 | Отопитель | 1 |
| 21 | 4475544 | Выключатель | 1 |
| 22 | 4475545 | Фонарь | 2 |
| 23 | 4475546 | Фонарь | 3 |
| 24 | 4475547 | Фонарь | 4 |
| 25 | 4475548 | Фонарь | 1 |
| 26 | 4475549 | Выключатель | 3 |
| 27 | 4475550 | Реле | 3 |
| 28 | 4475551 | Реле | 5 |
| 29 | 4475552 | Таймер | 1 |
| 30 | 4475553 | Таймер | 1 |
| 31 | 4475554 | Таймер | 1 |
| 32 | 4475555 | Реле | 1 |
| 33 | 4475556 | Реле | 1 |
| 34 | 4475557 | Реле | 1 |
| 35 | 4475558 | Реле | 1 |
| 36 | 4484237 | Реле | 1 |
| 39 | 4475559 | Силовой супплй | 1 |
| 41 | 4475560 | Конденсатор | 1 |
| 43 | 4475561 | Предохранитель | 2 |
| 44 | 4475562 | Предохранитель | 2 |
| 45 | 4619192 | Предохранитель | 1 |
| 46 | 4475563 | Выключатель концевой | 6 |
| 48 | 4475564 | Выключатель | 2 |
| 50 | 4475565 | Трансформер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
