Топливные трубопроводы (A хеавй-оил) — HITACHI EX2500-5

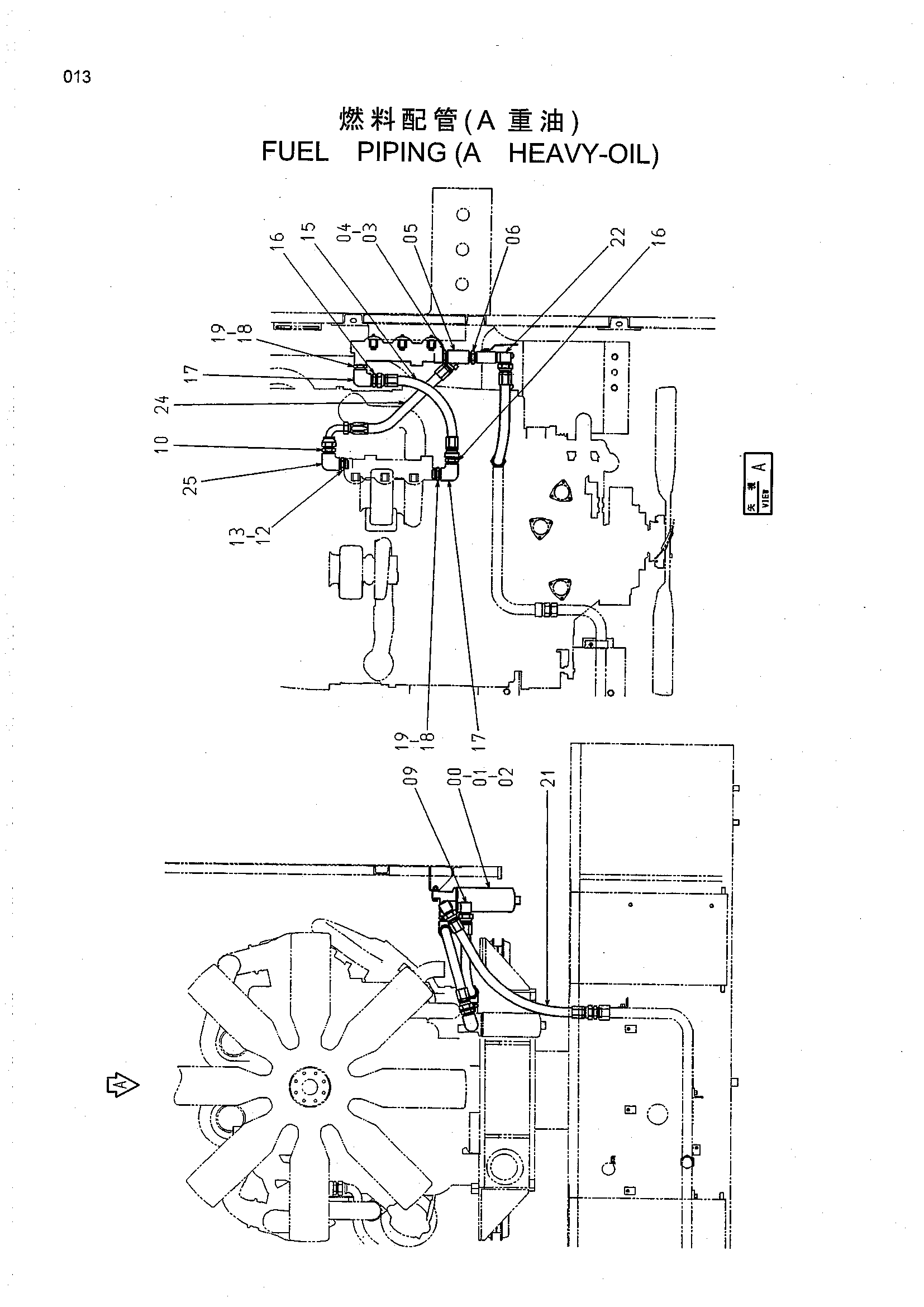

Заводская схема «Топливные трубопроводы (A хеавй-оил)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467549 | Блок | 1 |
| 01 | J011265 | Болт с шайбой | 3 |
| 02 | 4460207 | Топливный фильтр | 3 |
| 03 | 4449014 | Адаптер | 1 |
| 04 | 4449071 | Уплотнительное кольцо | 1 |
| 05 | 94-0666 | Тройник | 1 |
| 06 | 94-1707 | Адаптер | 1 |
| 09 | 94-1407 | Угловой штуцер | 1 |
| 10 | 94-1307 | Адаптер | 1 |
| 12 | 4449014 | Адаптер | 1 |
| 13 | 4449071 | Уплотнительное кольцо | 1 |
| 15 | 4467533 | Шланг | 1 |
| 16 | 94-1307 | Адаптер | 2 |
| 17 | 94-0621 | Угловой штуцер | 2 |
| 18 | 4449014 | Адаптер | 2 |
| 19 | 4449071 | Уплотнительное кольцо | 2 |
| 21 | 4467556 | Шланг | 1 |
| 22 | 94-1407 | Угловой штуцер | 1 |
| 24 | 4468733 | Шланг | 1 |
| 25 | 94-0621 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
