Механизм натяжения трубопроводы — HITACHI EX2500-5

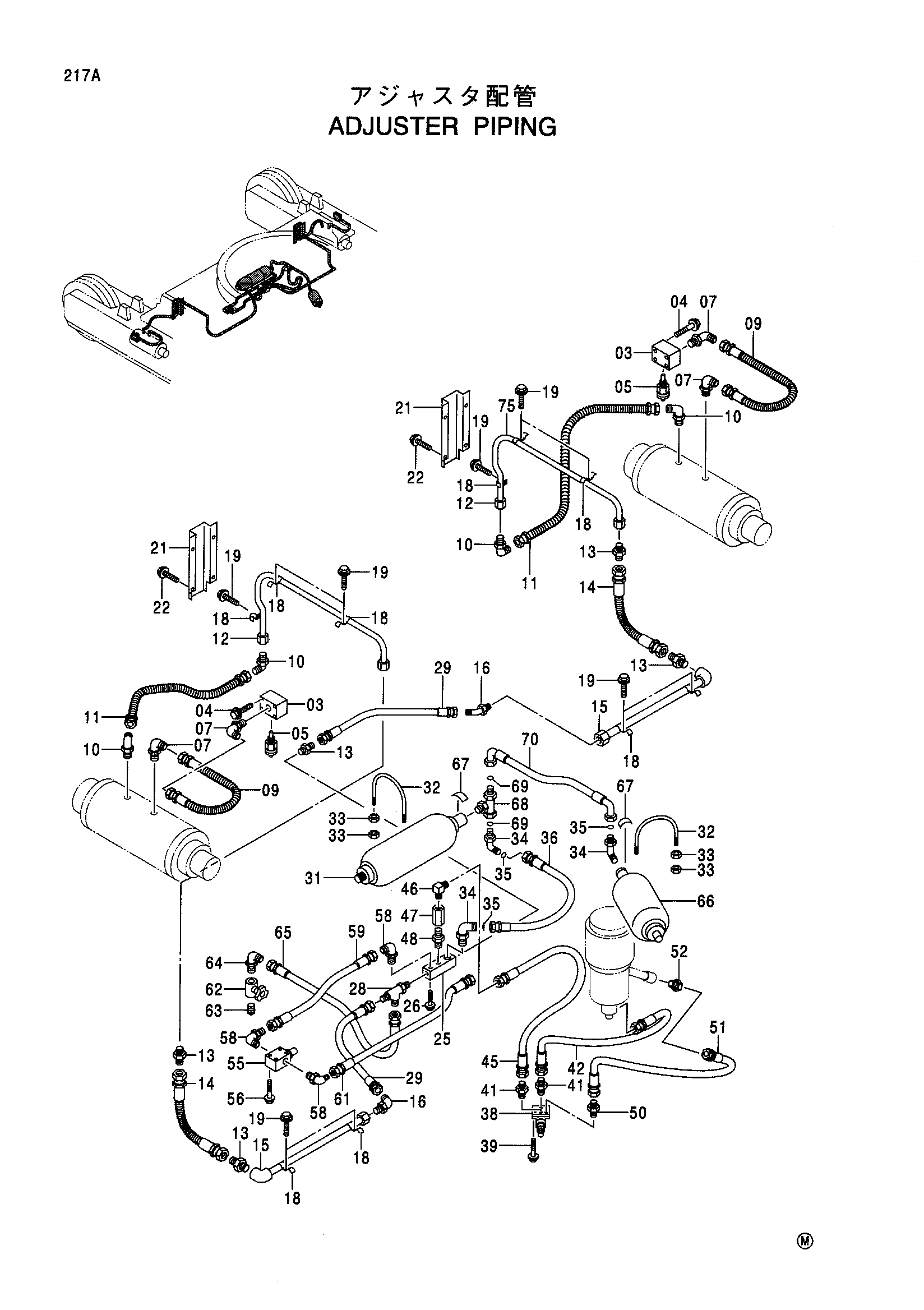

Заводская схема «Механизм натяжения трубопроводы» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 3035682 | Блок | 2 |
| 04 | J011065 | Болт с шайбой | 4 |
| 05 | 9019581 | Клапан | 2 |
| 07 | A852322 | Угловой штуцер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4405634 | Шланг | 2 |
| 10 | A852344 | Угловой штуцер | 4 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4344600 | Шланг | 2 |
| 12 | 8079566 | Трубка | 2 |
| 13 | A852144 | Адаптер | 5 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4344599 | Шланг | 2 |
| 15 | 9743060 | Трубка | 2 |
| 16 | A852244 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4053594 | Хомут трубки | 10 |
| 19 | J011040 | Болт с шайбой | 10 |
| 21 | 3088897 | Крышка | 2 |
| 22 | J031025 | Болт с шайбой | 8 |
| 25 | 3070302 | Коллектор | 1 |
| 26 | J011030 | Болт с шайбой | 2 |
| 28 | 4270679 | Тройник | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4362760 | Шланг | 2 |
| 31 | 4186036 | Гидроаккумулятор | 1 |
| 32 | 4189508 | U-образный болт | 4 |
| 33 | J950016 | Гайка | 16 |
| 34 | A853366 | Угловой штуцер | 2 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4187308 | Уплотнительное кольцо | 2 |
| 36 | 4224450 | Шланг | 1 |
| 38 | 4189176 | Клапан | 1 |
| 39 | J010845 | Болт с шайбой | 2 |
| 41 | 4215651 | Адаптер | 2 |
| 42 | 4318412 | Шланг | 1 |
| 45 | 4241337 | Шланг | 1 |
| 46 | 4207744 | Угловой штуцер | 1 |
| 47 | 9034570 | Обратный клапан | 1 |
| 48 | 4234652 | Адаптер | 1 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | 4154651 | Адаптер | 1 |
| 51 | 4362761 | Шланг | 1 |
| 52 | 4263454 | Переходник S | 1 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 55 | 4189175 | Предохранительный клапан | 1 |
| 56 | J010870 | Болт с шайбой | 4 |
| 58 | A852343 | Угловой штуцер | 3 |
| 58A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | 4362762 | Шланг | 1 |
| 61 | 4304987 | Шланг | 1 |
| 62 | 4199539 | Запорный клапан | 1 |
| 63 | 4093624 | Пробка | 1 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | A852322 | Угловой штуцер | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4203161 | Шланг | 1 |
| 66 | 4434659 | Гидроаккумулятор | 1 |
| 67 | 4193223 | Информационная табличка | 2 |
| 68 | A853566 | Тройник | 1 |
| 68A | 4506424 | Уплотнительное кольцо | 1 |
| 69 | 4187308 | Уплотнительное кольцо | 2 |
| 70 | 4434622 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
