Крыло — HITACHI EX2500-5

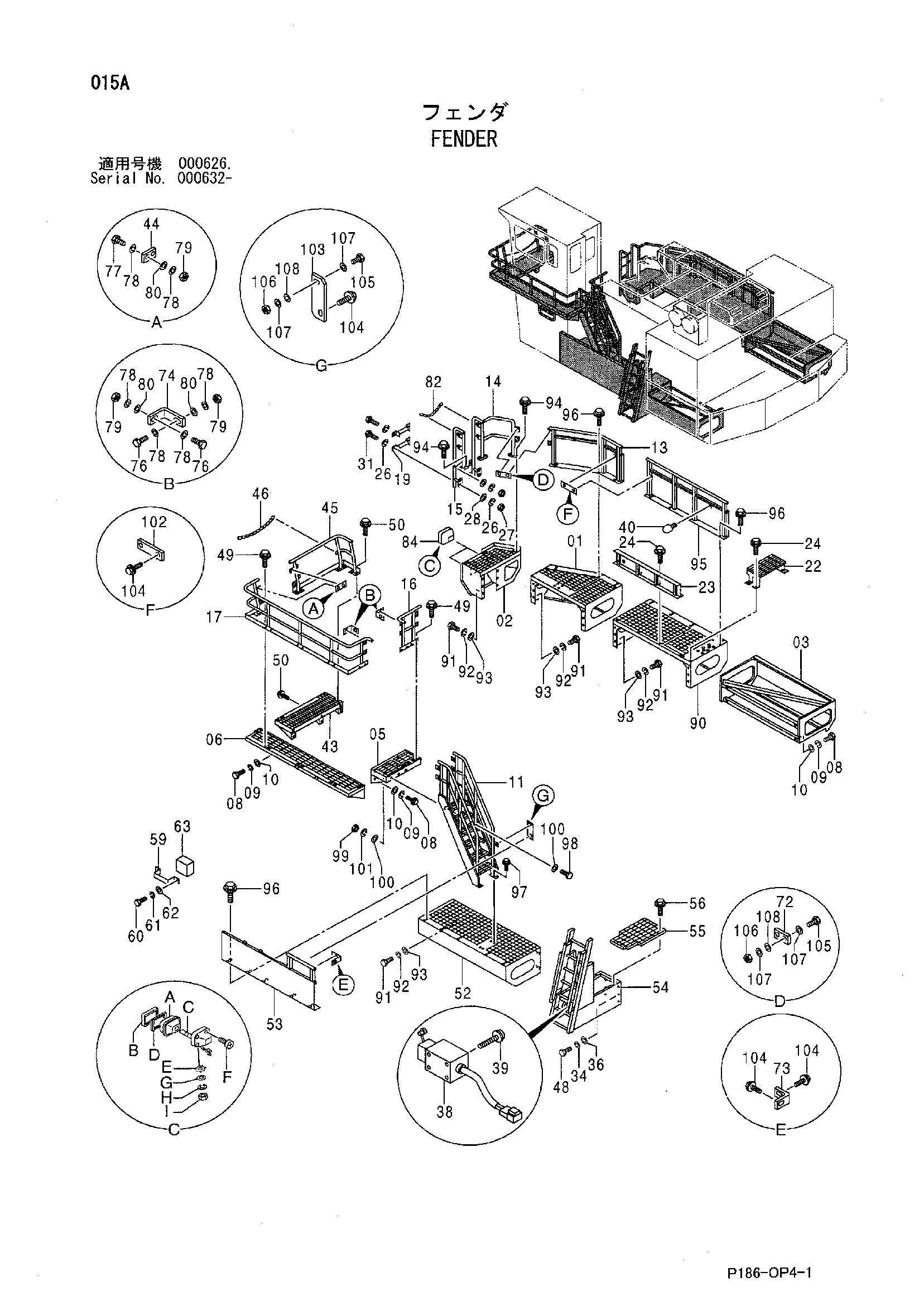

Заводская схема «Крыло» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009609 | Крыло | 1 |
| 02 | 6022938 | Крыло | 1 |
| 03 | 7030106 | Крыло | 1 |
| 05 | 7039509 | Ступень | 1 |
| 06 | 7039508 | Крыло | 1 |
| 08 | J901635 | Болт | 16 |
| 09 | A590916 | Пружинная шайба | 16 |
| 10 | A590116 | Плоская шайба | 16 |
| 11 | 4659700 | Ступень | 1 |
| 13 | 6022939 | Защитный кожух | 1 |
| 14 | 7046756 | Поручень | 1 |
| 15 | 8097232 | Поручень | 1 |
| 16 | 8082597 | Поручень | 1 |
| 17 | 6019585 | Поручень | 1 |
| 19 | 9744601 | Трубка | 2 |
| 22 | 8082562 | Ступень | 1 |
| 23 | 8066433 | Крышка | 1 |
| 24 | J021220 | Болт с шайбой | 8 |
| 24 | J271220 замена: J901220 | Болт с шайбой | 8 |
| 26 | A590912 | Пружинная шайба | 4 |
| 27 | J950012 | Гайка | 4 |
| 28 | 449490 | Шайба | 8 |
| 31 | J901235 | Болт | 4 |
| 34 | A590916 | Пружинная шайба | 6 |
| 36 | 4087197 | Шайба | 6 |
| 38 | 4283800 | Выключатель концевой | 1 |
| 39 | J450435 | Винт с шайбой | 4 |
| 40 | 4371411 | Ограничитель резиновый | 1 |
| 43 | 4659657 | Ступень | 1 |
| 44 | 4364672 | Пластина | 2 |
| 45 | 7039317 | Поручень | 1 |
| 46 | 4451376 | Цепь | 2 |
| 48 | J901645 | Болт | 6 |
| 49 | J021230 | Болт с шайбой | 20 |
| 49 | J271230 замена: J901230 | Болт с шайбой | 20 |
| 50 | J031225 | Болт с шайбой | 6 |
| 50 | J281225 замена: J901225 | Болт с шайбой | 6 |
| 52 | 4668825 | Крыло | 1 |
| 53 | 6022940 | Защитный кожух | 1 |
| 54 | 4437903 | Лестница | 1 |
| 55 | 7039485 | Ступень | 1 |
| 56 | J031030 | Болт с шайбой | 4 |
| 56 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 59 | 9751682 | Кронштейн | 1 |
| 60 | J901025 | Болт | 2 |
| 61 | A590910 | Пружинная шайба | 2 |
| 62 | A590110 | Плоская шайба | 2 |
| 63 | 4422827 | Устройство ескапе | 1 |
| 72 | 4364672 | Пластина | 2 |
| 73 | 4614324 | Пластина | 2 |
| 74 | 4451373 | Пластина | 4 |
| 76 | J901240 | Болт | 8 |
| 77 | J901235 | Болт | 4 |
| 78 | A590912 | Пружинная шайба | 12 |
| 79 | J950012 | Гайка | 12 |
| 80 | 449490 | Шайба | 12 |
| 82 | 4446902 | Цепь | 2 |
| 84 | 4336570 | Фара | 2 |
| 84A | 4326801 | Ленс блок | 1 |
| 84B | 4326802 | Рама | 1 |
| 84C | 4285648 | Лампа | 1 |
| 84D | 4326803 | Прокладка | 1 |
| 84E | 4307026 | Шайба | 1 |
| 84F | 4307027 | Винт | 1 |
| 84G | A590114 | Плоская шайба | 1 |
| 84H | A590914 | Пружинная шайба | 1 |
| 84I | J952014 | Гайка | 1 |
| 90 | 5009610 | Крыло | 1 |
| 91 | J901640 | Болт | 26 |
| 92 | A590916 | Пружинная шайба | 26 |
| 93 | A590116 | Плоская шайба | 26 |
| 94 | J271240 замена: J901240 | Болт с шайбой | 10 |
| 95 | 7046757 | Защитный кожух | 1 |
| 96 | J271240 замена: J901240 | Болт с шайбой | 24 |
| 97 | J281235 замена: J901235 | Болт с шайбой | 4 |
| 98 | J901240 | Болт | 3 |
| 99 | J950012 | Гайка | 3 |
| 100 | 4249324 | Шайба | 6 |
| 101 | A590912 | Пружинная шайба | 3 |
| 102 | 4614231 | Пластина | 1 |
| 103 | 4614325 | Пластина | 1 |
| 104 | J281235 замена: J901235 | Болт с шайбой | 7 |
| 105 | J901240 | Болт | 5 |
| 106 | J950012 | Гайка | 5 |
| 107 | 4249324 | Шайба | 10 |
| 108 | A590912 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
