Пилотные гидролинии (4)(гидрораспределитель)(экскаватор) — HITACHI EX2500-5

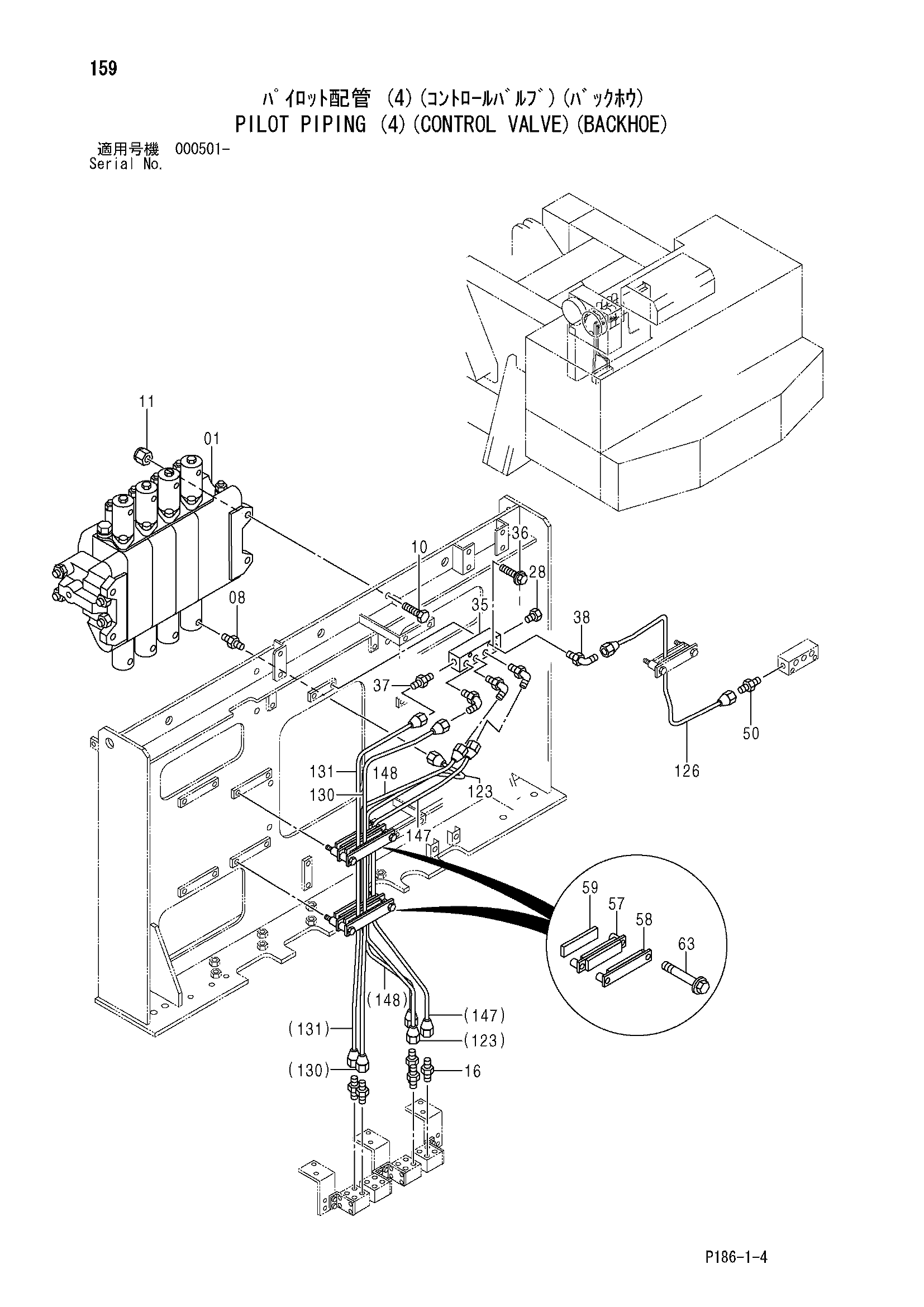

Заводская схема «Пилотные гидролинии (4)(гидрораспределитель)(экскаватор)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4450220 | Гидрораспределитель | 1 |
| 08 | 4344020 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | J912070 | Болт | 4 |
| 11 | M660020 | U-образная гайка | 4 |
| 16 | 4344020 | Адаптер | 5 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A885003 | Пробка | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4344246 | Коллектор | 1 |
| 36 | J011065 | Болт с шайбой | 2 |
| 36 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 37 | 4344020 | Адаптер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4344046 | Угловой штуцер | 4 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4344020 | Адаптер | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 9746293 | Хомут | 2 |
| 58 | 9743906 | Хомут | 2 |
| 59 | 4344541 | Резиновая прокладка | 2 |
| 63 | J011060 | Болт с шайбой | 4 |
| 63 | J271060 замена: J901060 | Болт с шайбой | 4 |
| 123 | 3071393 | Трубка | 1 |
| 126 | 3071418 | Трубка | 1 |
| 130 | 3079414 | Трубка | 1 |
| 131 | 3079415 | Трубка | 1 |
| 147 | 3082716 | Трубка | 1 |
| 148 | 3082717 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
