Гидроцилиндр. защита (экскаватор) — HITACHI EX2500-5

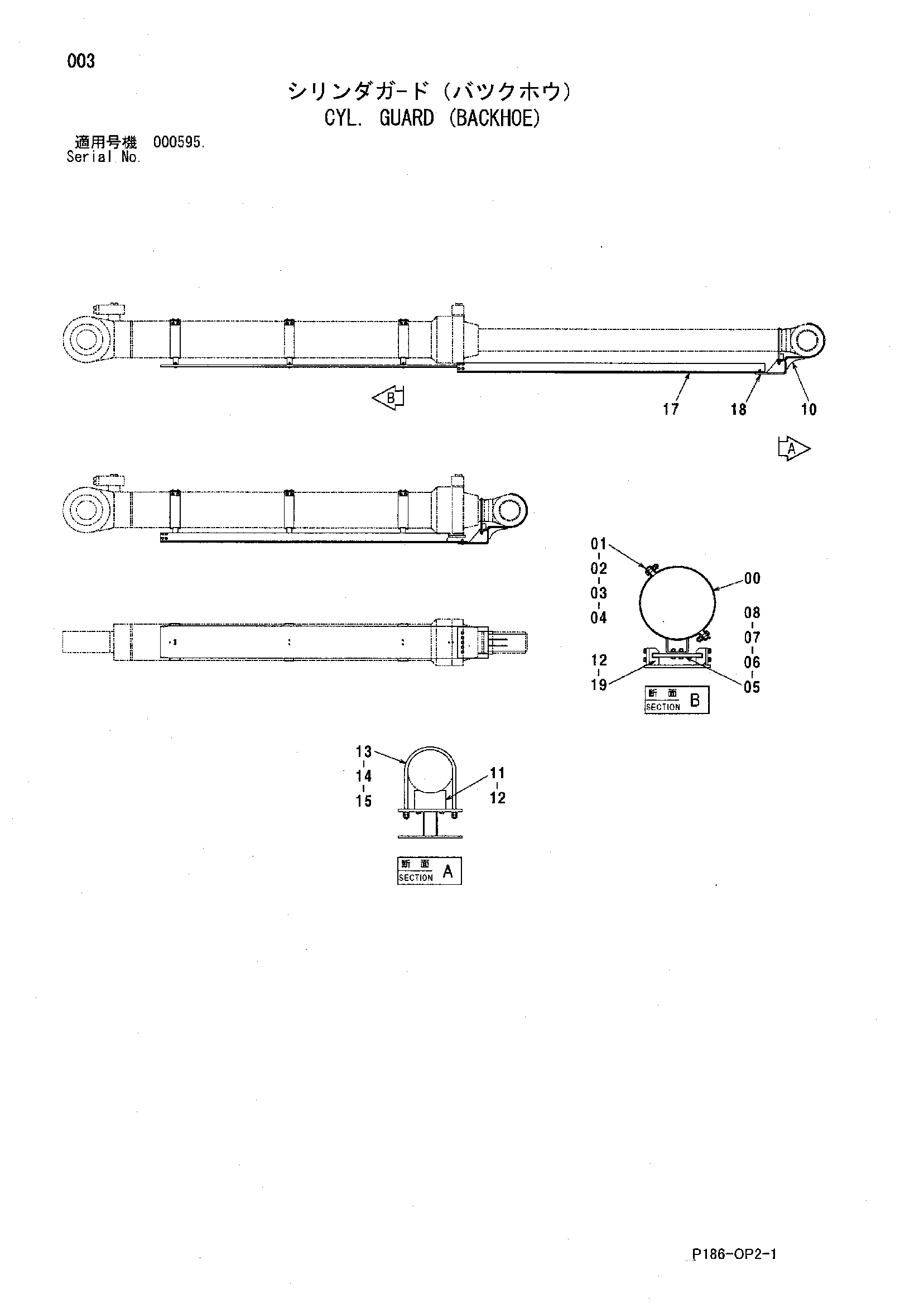

Заводская схема «Гидроцилиндр. защита (экскаватор)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3099955 | Хомут | 6 |
| 01 | 8093268 | Хомут | 6 |
| 02 | J901465 | Болт | 24 |
| 03 | A590114 | Плоская шайба | 48 |
| 04 | J950014 | Гайка | 48 |
| 05 | 8103547 | Направляющая | 2 |
| 06 | J901245 | Болт | 12 |
| 07 | A590912 | Пружинная шайба | 12 |
| 08 | J950012 | Гайка | 12 |
| 10 | 7049905 | Крышка | 2 |
| 11 | 9765599 | Блок | 2 |
| 12 | J271230 | Болт с шайбой | 20 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4648060 | U-образный болт | 2 |
| 14 | J222016 | Шайба | 4 |
| 15 | J950016 | Гайка | 8 |
| 17 | 8103546 | Защитный кожух | 2 |
| 18 | J271250 | Болт с шайбой | 10 |
| 18A | J901250 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4382560 | Направляющая | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
