Расширительный бачок — HITACHI EX2500-5

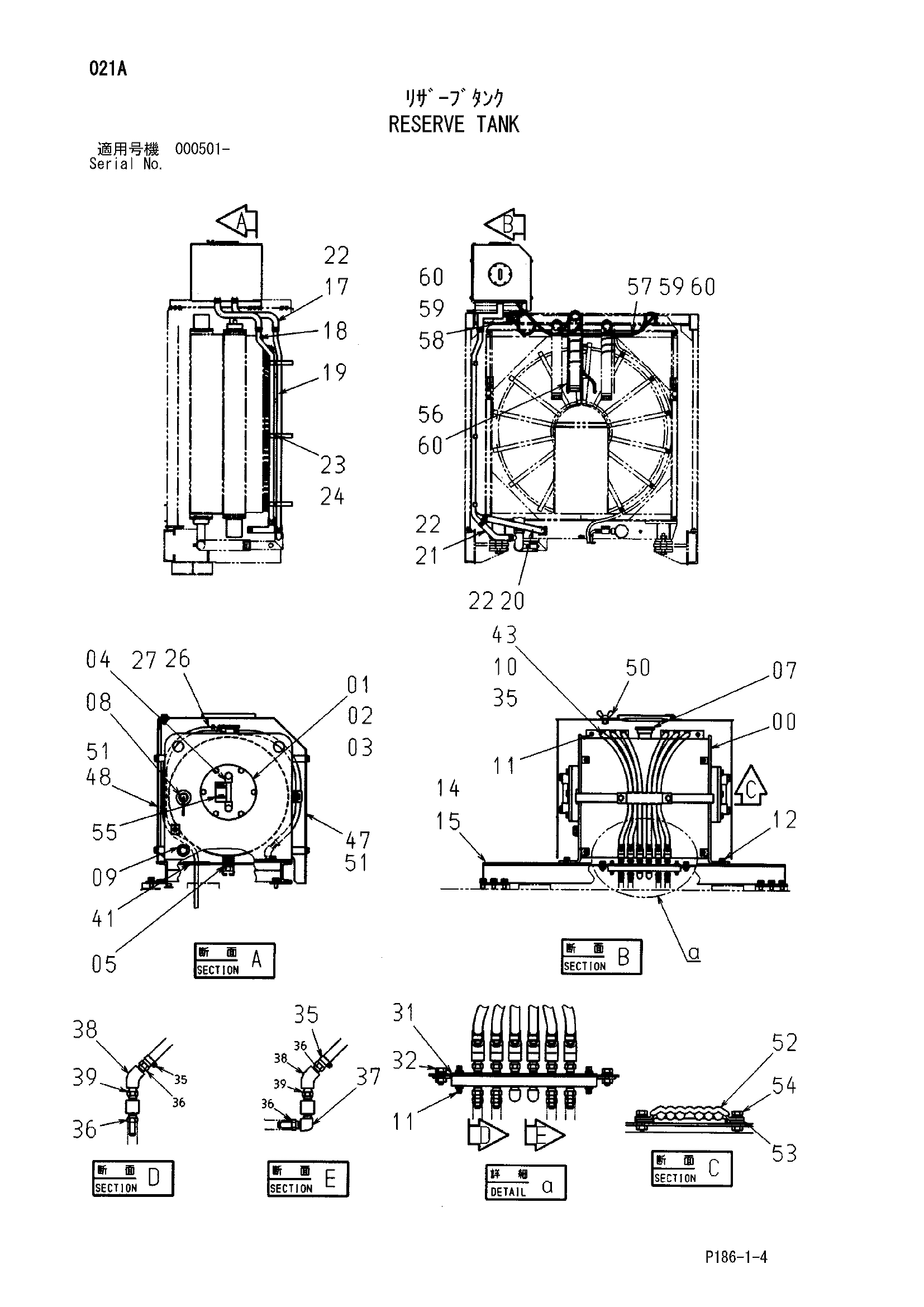

Заводская схема «Расширительный бачок» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7039656	Бак воды	1
01	4440754	Крышка	2
02	A810165	Уплотнительное кольцо	2
03	J011025	Болт с шайбой	12
03	J271025 замена: J901025	Болт с шайбой	12
04	4405348	Указатель	2
05	4387819	Выключатель уровень	1
07	4441579	Колпачок	1
08	4259787	Выключатель уровень	2
09	4205136	Резиновая втулка	2
10	4055650	Адаптер	7
11	94-2011	Пробка	6
12	J021030	Болт с шайбой	6
12	J271030 замена: J901030	Болт с шайбой	6
14	7039657	Опора	1
15	J011225	Болт с шайбой	12
15	J271225 замена: J901225	Болт с шайбой	12
17	4447888	Резиновый шланг	2
18	3091053	Трубка	1
19	3091054	Трубка	1
20	4447886	Резиновый шланг	1
21	4447887	Резиновый шланг	1
22	4282474	Хомут шланга	8
23	4053696	Хомут трубки	3
24	J011065	Болт с шайбой	3
24	J271065 замена: J901065	Болт с шайбой	3
26	4369246 замена: 4678813	Шланг	1
26	4678813	Шланг	1
27	4514700	Зажим шланг	1
27	4508575	Хомут шланга	1
31	9756787	Блок	1
32	J021025	Болт с шайбой	2
32	J271025 замена: J901025	Болт с шайбой	2
35	4514700	Зажим шланг	12
36	4303601	Соединение	12
37	94-0630	Угловой штуцер	2
38	94-0600	Угловой штуцер	6
39	94-1701	Адаптер	6
41	4211059	Резиновая втулка	1
43	4449119	Водяной шланг	6
47	6020151	Крышка	1
48	8084440	Крышка	1
50	M361220	Болт винг	1
51	J031025	Болт с шайбой	12
51	J281025 замена: J901025	Болт с шайбой	12
52	9727639	Хомут шланга	1
53	9727637	Пластина	1
54	J021030	Болт с шайбой	2
54	J271030 замена: J901030	Болт с шайбой	2
55	4376634	Информационная табличка	2
56	4449117	Водяной шланг	2
57	4449118	Водяной шланг	2
58	4449119	Водяной шланг	2
59	4055650	Адаптер	4
60	4514700	Зажим шланг	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
