Топливный бак — HITACHI EX2500

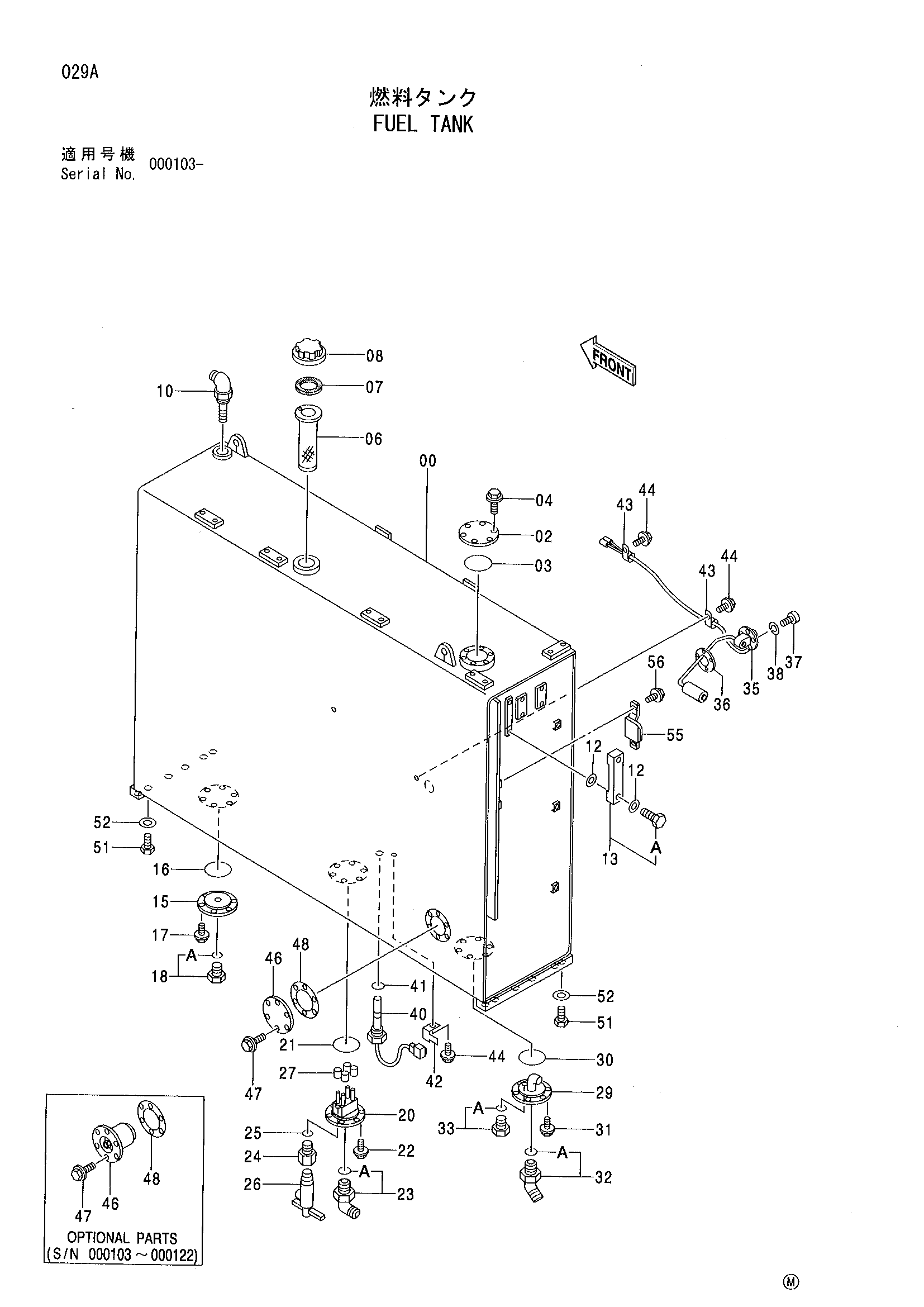

Заводская схема «Топливный бак» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004393 | Топливный бак | 1 |
| 02 | 4346695 | Крышка | 1 |
| 03 | A810165 | Уплотнительное кольцо | 1 |
| 04 | J011025 | Болт с шайбой | 6 |
| 06 | 4188368 | Сетчатый фильтр | 1 |
| 07 | 4031285 | Манжета резиновый | 1 |
| 08 | 3502384 | Колпачок | 1 |
| 10 | 4178744 | Клапан | 1 |
| 12 | 449558 | Уплотнительная шайба | 4 |
| 13 | 8033923 | Указатель уровня | 1 |
| 13A | 4100967 | Болт | 2 |
| 15 | 8062009 | Крышка | 1 |
| 16 | A810165 | Уплотнительное кольцо | 1 |
| 17 | J011025 | Болт с шайбой | 6 |
| 18 | 4092534 | Пробка | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 8062003 | Крышка | 1 |
| 21 | A810165 | Уплотнительное кольцо | 1 |
| 22 | J011025 | Болт с шайбой | 6 |
| 23 | 4156436 | Угловой штуцер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4354740 замена: 4396945 | Переходник | 1 |
| 24 | 4396945 | Переходник | 1 |
| 25 | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4094354 | Кран | 1 |
| 27 | 499682 | Фильтр | 4 |
| 29 | 8062004 | Крышка | 1 |
| 30 | A810165 | Уплотнительное кольцо | 1 |
| 31 | J011025 | Болт с шайбой | 6 |
| 32 | 4346655 | Угловой штуцер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4092534 | Пробка | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4192881 | Поплавок | 1 |
| 36 | 4504289 | Манжета | 1 |
| 37 | M430510 | Винт | 5 |
| 38 | A590905 | Пружинная шайба | 5 |
| 40 | 4296637 | Выключатель уровень | 1 |
| 41 | 4506424 | Уплотнительное кольцо | 1 |
| 42 | 4336875 | Кронштейн | 1 |
| 43 | 4190261 | Зажим | 2 |
| 44 | J011020 | Болт с шайбой | 2 |
| 46 | 4354678 замена: 4362090 | Быстросъёмное устройство | 1 |
| 46 | 4354678 замена: J010825 | Быстросъёмное устройство | 1 |
| 46 | 4362090 | Крышка | 1 |
| 46 | 4354678 | Быстросъёмное устройство | 1 |
| 47 | J010820 | Болт с шайбой | 6 |
| 47 | J010825 | Болт с шайбой | 6 |
| 47 | J010820 | Болт с шайбой | 6 |
| 48 | 4354757 | Манжета | 1 |
| 51 | J833080 | Болт | 12 |
| 52 | 4114408 | Шайба | 12 |
| 55 | 9746544 замена: 9750231 | Ограничитель | 1 |
| 55 | 9746544 замена: 4401828 | Ограничитель | 1 |
| 55 | 9750231 | Ограничитель | 1 |
| 56 | J020816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
