Механизм поворота — HITACHI EX2500

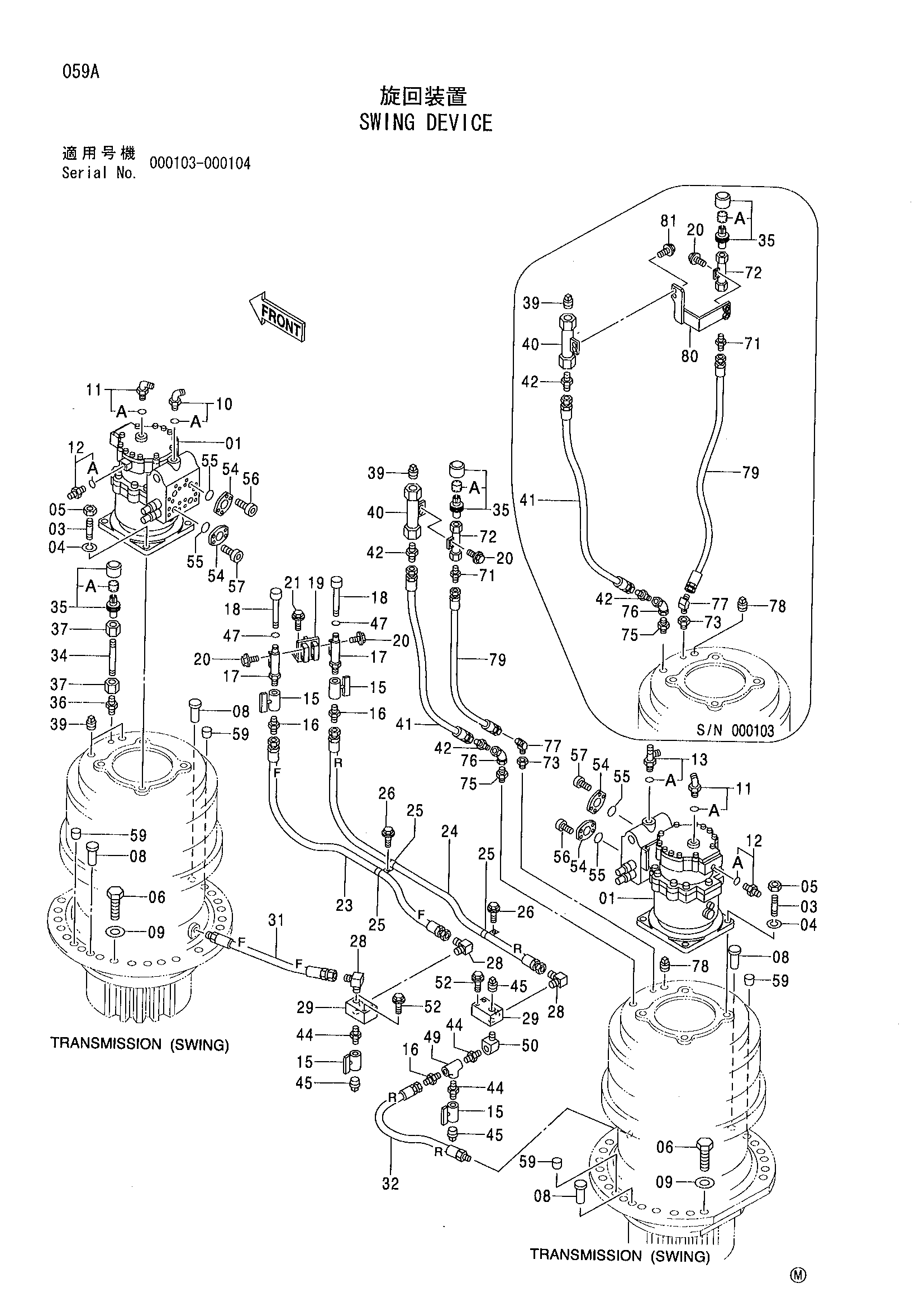

Заводская схема «Механизм поворота» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4386700 | Гидромотор | 2 |
| 01 | 4439384 | Гидромотор | 2 |
| 03 | M712056 | Болт шпилька | 8 |
| 04 | A590920 | Пружинная шайба | 8 |
| 05 | J951020 | Гайка | 8 |
| 06 | J833300 | Болт | 50 |
| 08 | 4177239 | Установочный штифт | 4 |
| 09 | 4083438 | Шайба | 50 |
| 10 | 4156436 | Угловой штуцер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4156435 | Угловой штуцер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4200465 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4364789 | Тройник | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4203434 | Шаровой клапан | 4 |
| 16 | 4221278 | Адаптер | 3 |
| 17 | 8064034 | Трубка | 2 |
| 18 | 9745395 | Указатель уровня | 2 |
| 19 | 9745397 | Кронштейн | 1 |
| 20 | J011025 | Болт с шайбой | 6 |
| 21 | J011225 | Болт с шайбой | 2 |
| 23 | 4358075 | Шланг | 1 |
| 24 | 4358076 | Шланг | 1 |
| 25 | 4192035 | Зажим | 3 |
| 26 | J011020 | Болт с шайбой | 2 |
| 28 | 4156433 | Угловой штуцер | 3 |
| 29 | 4356959 | Блок | 2 |
| 31 | 4369223 замена: 4387245 | Шланг | 1 |
| 31 | 4369223 замена: 4203434 | Шланг | 1 |
| 31 | 4369223 замена: 4383805 | Шланг | 1 |
| 32 | 4358078 замена: 4387246 | Шланг | 1 |
| 32 | 4358078 замена: 4203434 | Шланг | 1 |
| 32 | 4358078 замена: 4383805 | Шланг | 1 |
| 34 | 4124125 | Трубка | 1 |
| 35 | 4162166 | Сапун | 2 |
| 35A | 4400379 | Элемент | 1 |
| 36 | 94-1703 | Адаптер | 1 |
| 37 | 94-0688 | Переходник S | 2 |
| 39 | 94-2026 | Пробка | 3 |
| 40 | 8064033 | Трубка | 1 |
| 41 | 4362758 | Шланг | 1 |
| 42 | 4221279 | Адаптер | 2 |
| 44 | 94-1704 | Адаптер | 3 |
| 45 | 94-2025 | Пробка | 3 |
| 47 | 955655 | Уплотнительное кольцо | 2 |
| 49 | 94-0663 | Тройник | 1 |
| 50 | 94-0633 | Угловой штуцер | 1 |
| 52 | J011080 | Болт с шайбой | 4 |
| 54 | 4057792 | Крышка | 4 |
| 55 | 953758 | Уплотнительное кольцо | 4 |
| 56 | M341236 | Болт с внутренним шестигранником | 8 |
| 57 | M341256 | Болт с внутренним шестигранником | 8 |
| 59 | 427154 | Пробка | 4 |
| 71 | 4221278 | Адаптер | 1 |
| 72 | 8069263 | Трубка | 1 |
| 73 | 94-1604 | Переходник | 1 |
| 75 | 94-1705 | Адаптер | 1 |
| 76 | 94-0604 | Угловой штуцер | 1 |
| 77 | 4190248 | Угловой штуцер | 1 |
| 78 | 94-2024 | Пробка | 1 |
| 79 | 4400419 | Шланг | 1 |
| 80 | 9750581 | Кронштейн | 1 |
| 81 | J011030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
