Масляный радиатор трубопроводы — HITACHI EX2500

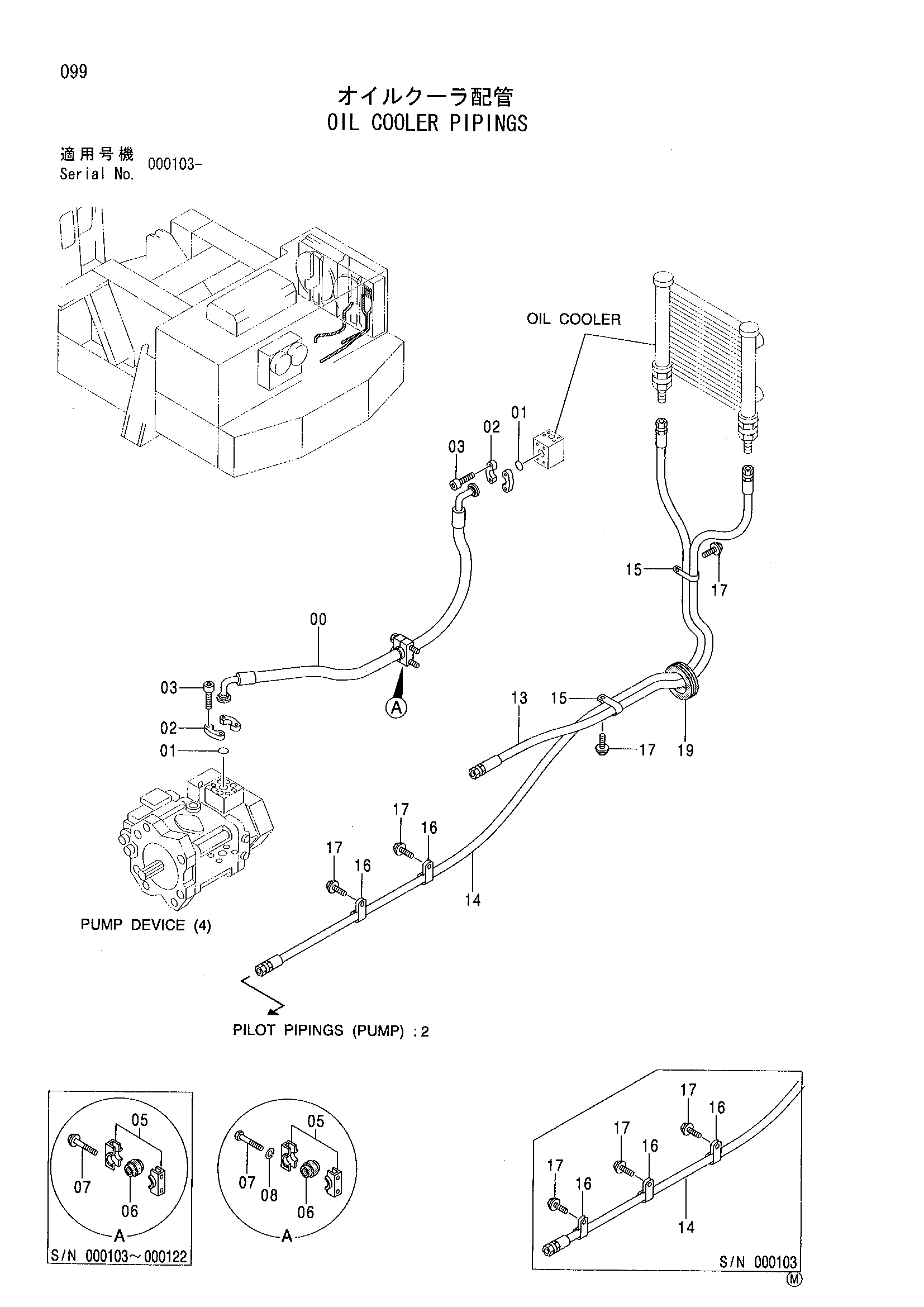

Заводская схема «Масляный радиатор трубопроводы» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4349897 | Шланг | 1 |
| 01 | 971489 | Уплотнительное кольцо | 2 |
| 02 | 4506459 | Разъёмный фланец | 4 |
| 03 | M341036 | Болт с внутренним шестигранником | 8 |
| 05 | 4217754 замена: 4189932 | Хомут | 1 |
| 05 | 4217754 замена: 4407307 | Хомут | 1 |
| 05 | 4217754 замена: J901000 | Хомут | 1 |
| 05 | 4217754 замена: A590910 | Хомут | 1 |
| 05 | 4217754 замена: 4407349 | Хомут | 1 |
| 05 | 4217754 замена: J010830 | Хомут | 1 |
| 05 | 4189932 | Хомут | 1 |
| 06 | 4348663 замена: 4407307 | Втулка | 1 |
| 06 | 4348663 замена: 4189932 | Втулка | 1 |
| 06 | 4348663 замена: J901000 | Втулка | 1 |
| 06 | 4348663 замена: A590910 | Втулка | 1 |
| 06 | 4348663 замена: 4407349 | Втулка | 1 |
| 06 | 4348663 замена: J010830 | Втулка | 1 |
| 06 | 4407307 | Втулка | 1 |
| 07 | J010870 | Болт с шайбой | 2 |
| 07 | J901000 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 13 | 4367581 | Шланг | 1 |
| 14 | 4367582 | Шланг | 1 |
| 15 | 4192034 | Зажим | 2 |
| 16 | 4190263 | Зажим | 3 |
| 16 | 4190263 | Зажим | 2 |
| 17 | J011025 | Болт с шайбой | 5 |
| 17 | J011025 | Болт с шайбой | 4 |
| 19 | 4221019 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
