Стд.арм детали (1) — HITACHI EX2500

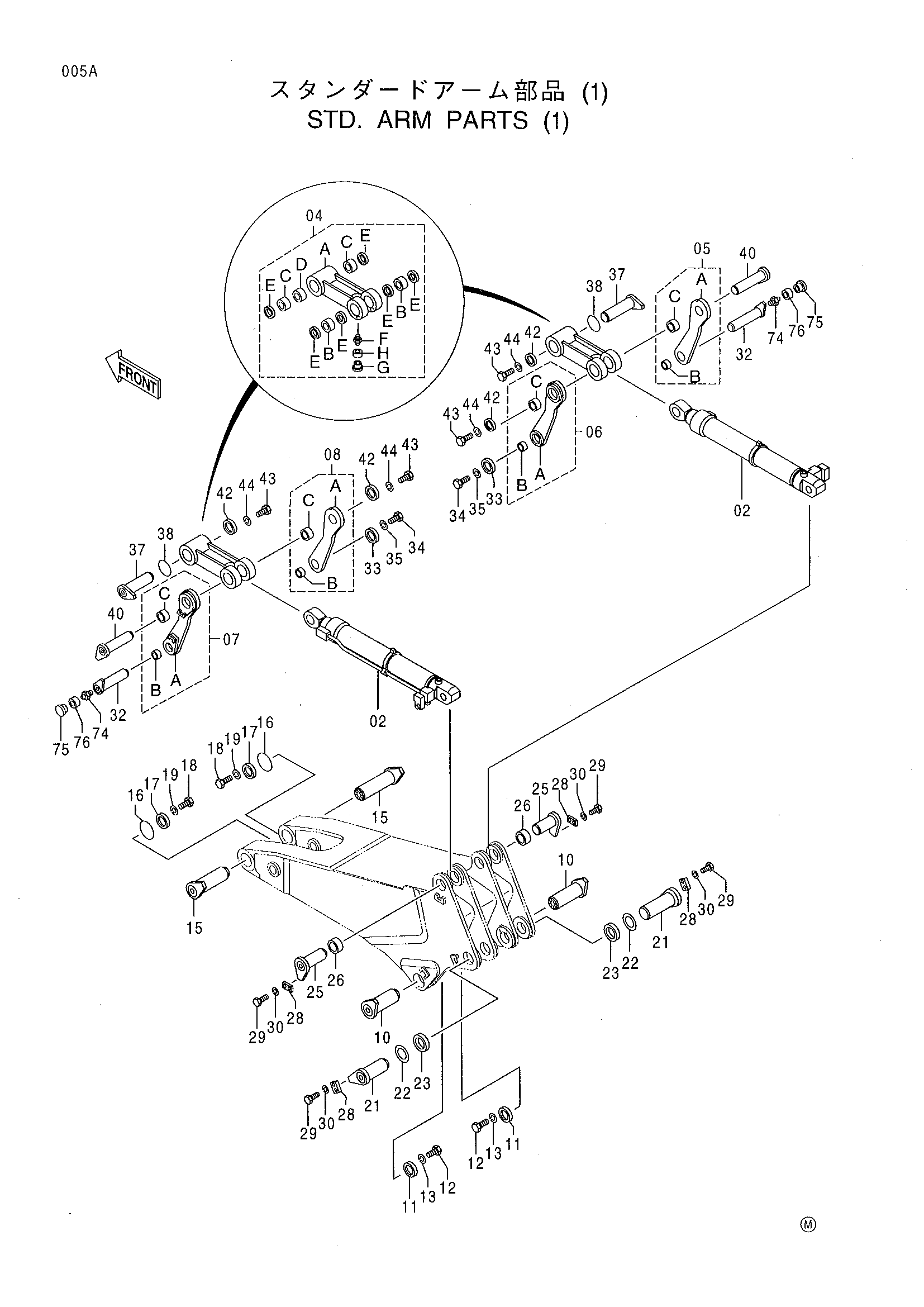

Заводская схема «Стд.арм детали (1)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4384313	Гидроцилиндр ковша	2
04	9161459	Тяга A	2
04A	7033163	Тяга	1
04B	4385642	Втулка	2
04C	4259254	Втулка	2
04D	4386084	Проставка	1
04E	4083968	Пылезащитное уплотнение	6
04F	J75481	Пресс-маслёнка	3
04G	4105912	Колпачок	3
04H	4130686	Втулка	3
05	9161503	Тяга B	1
05A	7033167	Тяга	1
05B	4098098	Втулка	1
05C	4244836	Втулка	1
06	9161504	Тяга B	1
06A	7033168	Тяга	1
06B	4098098	Втулка	1
06C	4244836	Втулка	1
07	9161505	Тяга B	1
07A	7033169	Тяга	1
07B	4098098	Втулка	1
07C	4244836	Втулка	1
08	9161506	Тяга B	1
08A	7033170	Тяга	1
08B	4098098	Втулка	1
08C	4244836	Втулка	1
10	8068961	Палец	2
11	4385741	Ограничитель	2
12	J912060	Болт	8
13	A590920	Пружинная шайба	8
15	8069072	Палец	2
16	4182053	Уплотнительное кольцо	4
17	4229436	Ограничитель	2
18	J912045	Болт	8
19	A590920	Пружинная шайба	8
21	8068969	Палец	2
22	4385746	Пластина	2
23	4385747	Пластина	2
25	8068972	Палец	2
26	4385745	Проставка	2
28	4192930	Пластина	4
29	J912450	Болт	8
30	A590924	Пружинная шайба	8
32	8068982	Палец	2
33	4385742	Ограничитель	2
34	J901645	Болт	6
35	A590916	Пружинная шайба	6
37	8068995	Палец	2
38	4182052	Уплотнительное кольцо	4
40	8068990	Палец	2
42	4385743	Ограничитель	4
43	J901645	Болт	12
44	A590916	Пружинная шайба	12
74	J75481	Пресс-маслёнка	2
75	4105912	Колпачок	2
76	4130686	Втулка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
