Лестница — HITACHI EX2500

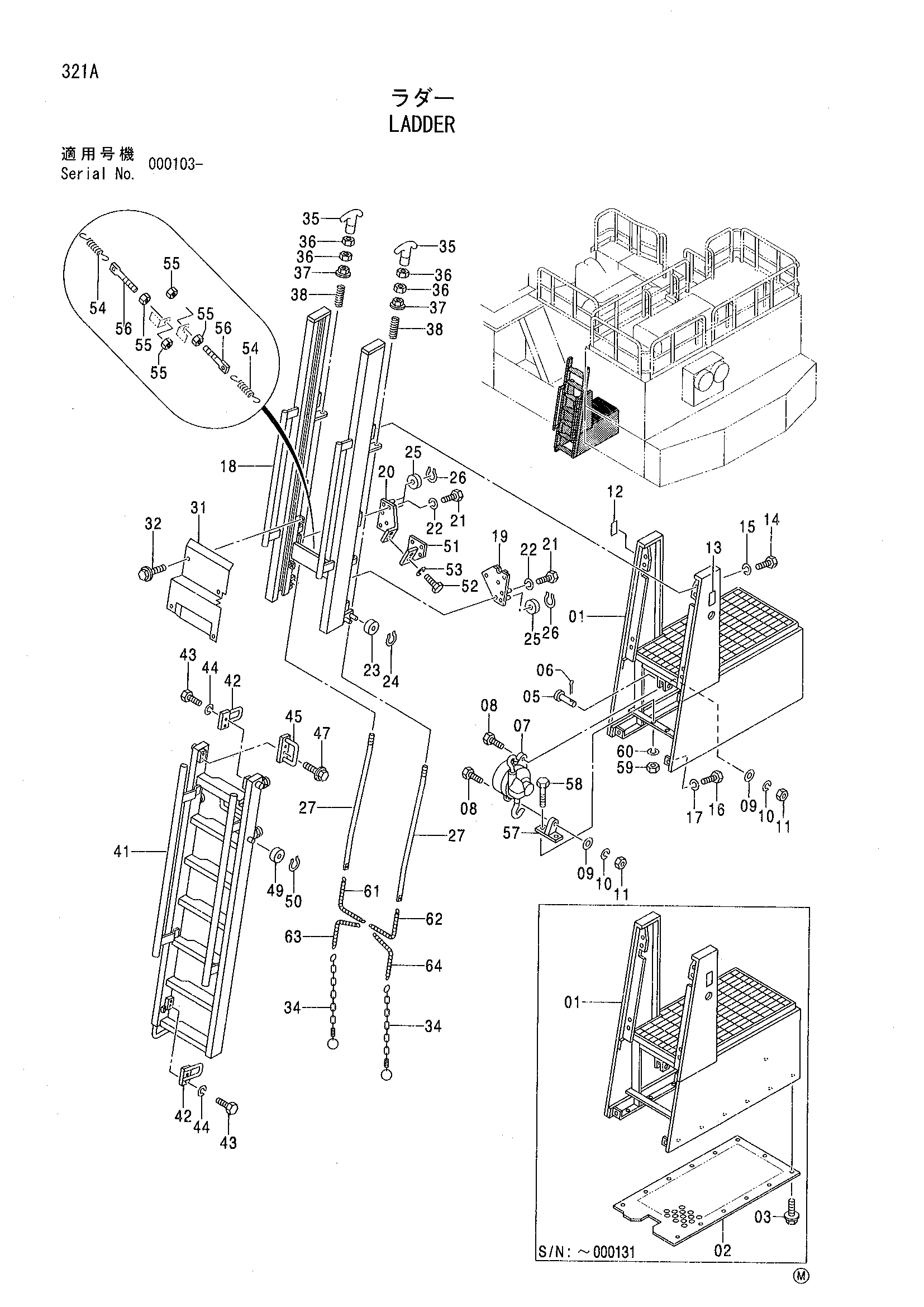

Заводская схема «Лестница» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4352962 | Лестница в сборе | 1 | |
| 4412972 | Лестница в сборе | 1 | |
| 01 | 4406873 | Рама | 1 |
| 01 | 4412973 | Рама | 1 |
| 02 | 4406874 | Крышка | 1 |
| 03 | J021025 | Болт с шайбой | 13 |
| 05 | 4209049 | Палец | 1 |
| 06 | A764028 | Шплинт | 1 |
| 07 | 4338979 замена: 4339317 | Баланкер | 1 |
| 07 | 4338979 замена: 4406896 | Баланкер | 1 |
| 07 | 4339317 | Баланкер | 1 |
| 08 | J901245 | Болт | 2 |
| 09 | A590112 | Плоская шайба | 2 |
| 10 | A590912 | Пружинная шайба | 2 |
| 11 | J950012 | Гайка | 2 |
| 12 | 4214568 | Информационная табличка | 1 |
| 13 | 4214569 | Информационная табличка | 1 |
| 14 | J901225 | Болт | 8 |
| 15 | A590912 | Пружинная шайба | 8 |
| 16 | J901225 | Болт | 2 |
| 17 | A590912 | Пружинная шайба | 2 |
| 18 | 4406875 замена: 4406897 | Направляющая | 1 |
| 18 | 4406875 замена: 4406894 | Направляющая | 1 |
| 18 | 4406897 замена: 4406898 | Направляющая | 1 |
| 18 | 4406897 замена: 4406895 | Направляющая | 1 |
| 18 | 4406898 | Направляющая | 1 |
| 19 | 4214571 | Стопорная пластина | 1 |
| 20 | 4214572 | Стопорная пластина | 1 |
| 21 | J901230 | Болт | 6 |
| 22 | A590912 | Пружинная шайба | 6 |
| 23 | 4209065 | Направляющая каната | 2 |
| 24 | 4406886 | Зажим | 2 |
| 25 | 4238815 | Направляющая | 4 |
| 26 | 4406886 | Зажим | 4 |
| 27 | 4406876 замена: 4406894 | Шток | 2 |
| 27 | 4406876 замена: 4406897 | Шток | 2 |
| 27 | 4406894 | Шток | 2 |
| 31 | 4406883 замена: 4406895 | Крышка | 1 |
| 31 | 4406883 замена: 4406898 | Крышка | 1 |
| 31 | 4406895 | Крышка | 1 |
| 32 | J011020 | Болт с шайбой | 1 |
| 34 | 4406877 | Кольцо | 2 |
| 35 | 4209055 | Рукоятка | 2 |
| 36 | M500807 | Гайка | 4 |
| 37 | 4209056 | Гайка | 2 |
| 38 | 4406887 | Пружина | 2 |
| 41 | 4406878 замена: 4406896 | Лестница | 1 |
| 41 | 4406878 замена: 4339317 | Лестница | 1 |
| 41 | 4406896 | Лестница | 1 |
| 42 | 4209046 | Ответная планка | 2 |
| 43 | J901230 | Болт | 4 |
| 44 | A590912 | Пружинная шайба | 4 |
| 45 | 4406884 | Рукоятка | 2 |
| 47 | J011020 | Болт с шайбой | 4 |
| 49 | 4406888 | Шариковый подшипник | 8 |
| 50 | 4406889 | Зажим | 8 |
| 51 | 4406885 | Сеар винт | 1 |
| 52 | J900612 | Болт | 2 |
| 53 | A590906 | Пружинная шайба | 2 |
| 54 | 4238821 | Пружина | 2 |
| 55 | M500807 | Гайка | 4 |
| 56 | 4214594 | Болт | 2 |
| 57 | 4406882 | Кронштейн | 1 |
| 58 | J901025 | Болт | 2 |
| 59 | J950910 | Гайка | 2 |
| 60 | A590910 | Пружинная шайба | 2 |
| 61 | 4406890 | Цепь | 1 |
| 62 | 4406891 | Цепь | 1 |
| 63 | 4406892 | Цепь | 1 |
| 64 | 4406893 | Цепь | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
