Управление двигателем тяга — HITACHI EX2500

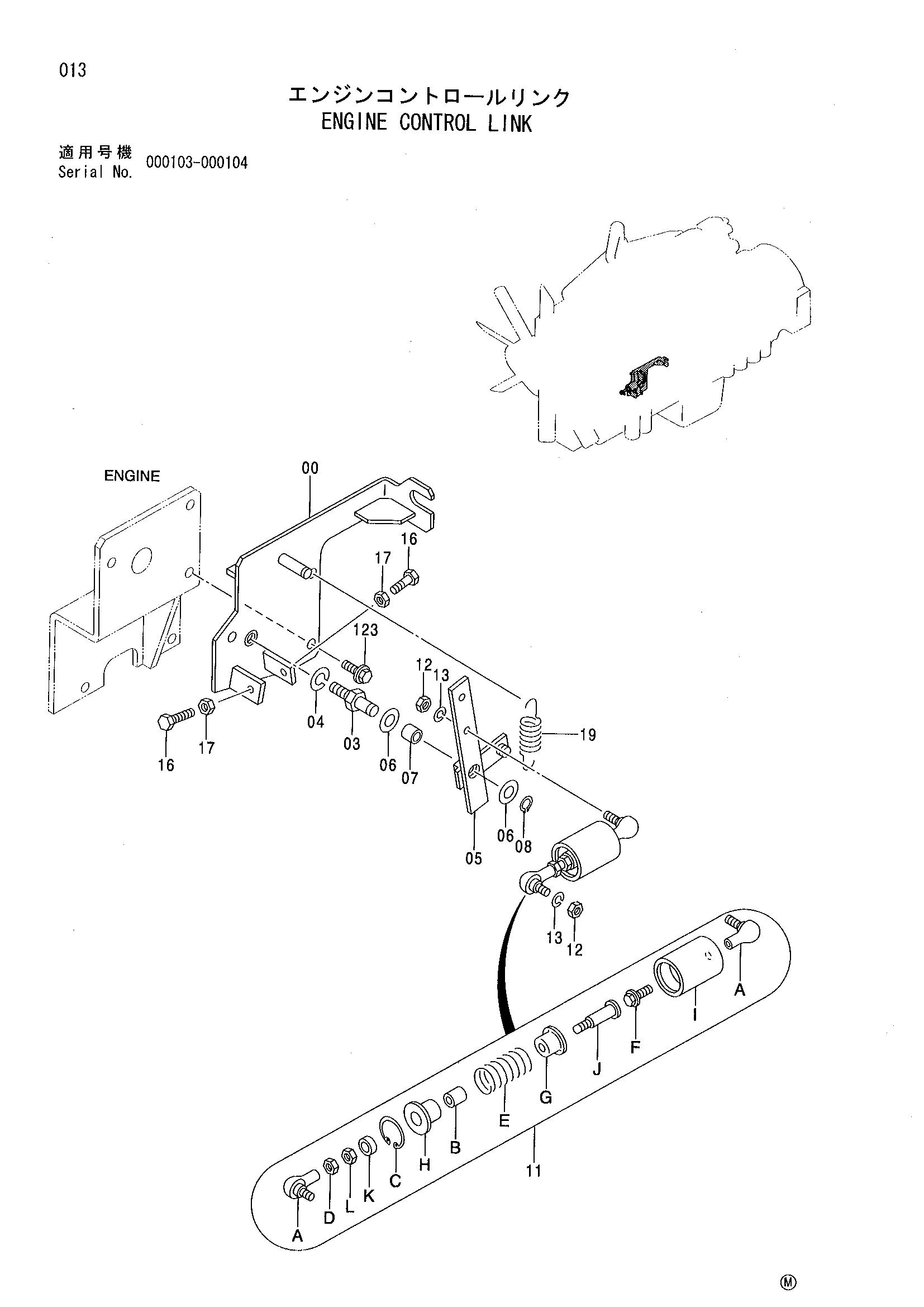

Заводская схема «Управление двигателем тяга» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029646 | Кронштейн | 1 |
| 03 | 4294567 | Палец | 1 |
| 04 | A590914 | Пружинная шайба | 1 |
| 05 | 8056722 | Рычаг | 1 |
| 06 | A590114 | Плоская шайба | 2 |
| 07 | 4173387 | Втулка | 1 |
| 08 | 991337 | Стопорное кольцо | 1 |
| 11 | 9140577 | Пружина в сборе | 1 |
| 11 | 9191191 | Пружина в сборе | 1 |
| 11A | 4056017 | Шарнир | 2 |
| 11B | 4261314 | Втулка | 1 |
| 11C | 4064463 | Стопорное кольцо | 1 |
| 11D | M500605 | Гайка | 1 |
| 11E | 4294566 | Пружина | 1 |
| 11F | J010614 | Болт с шайбой | 1 |
| 11G | 4266428 | Седло пружины | 1 |
| 11G | 4438649 | Седло пружины | 1 |
| 11H | 4278445 | Седло пружины | 1 |
| 11I | 9737377 | Кольцо | 1 |
| 11J | 4278473 | Шток | 1 |
| 11K | 4278446 | Проставка | 1 |
| 11L | M500605 | Гайка | 1 |
| 11L | 4045245 | U-образная гайка | 1 |
| 12 | M500605 | Гайка | 2 |
| 13 | A590906 | Пружинная шайба | 2 |
| 16 | 4184860 | Болт | 2 |
| 17 | M500605 | Гайка | 2 |
| 19 | 4294565 | Пружина растяжения | 1 |
| 123 | J011020 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
