Ковш 13.8 <JIS94> — HITACHI EX2500

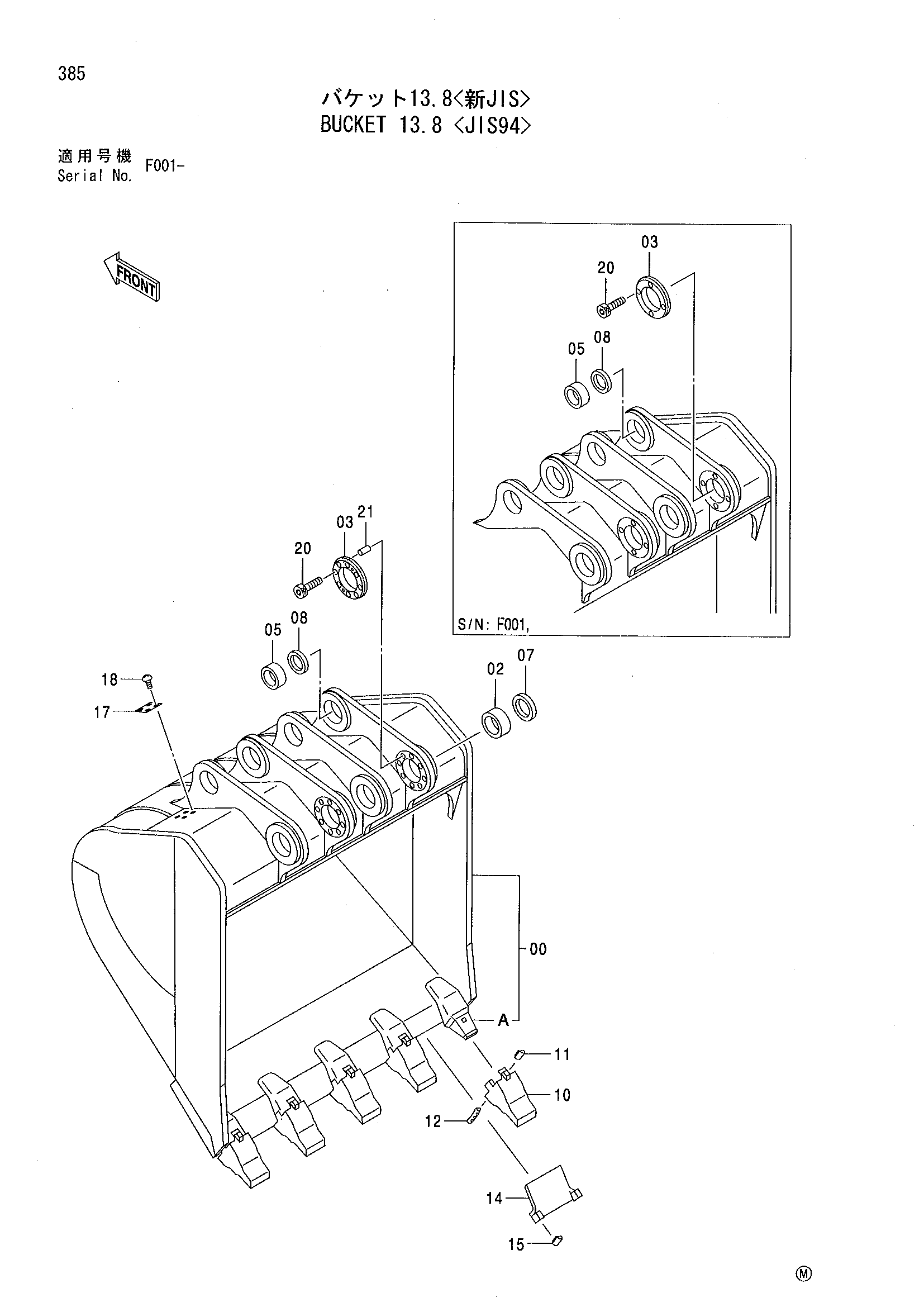

Заводская схема «Ковш 13.8 <JIS94>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9161474 | Ковш в сборе | 1 | |
| 00 | 5005392 | Ковш обратная лопата | 1 |
| 00A | 4382940 | Адаптер зуба | 5 |
| 02 | 4228349 | Втулка | 4 |
| 03 | 3079364 замена: 3092129 | Упорная пластина | 4 |
| 03 | 3092129 | Упорная пластина | 4 |
| 05 | 4385639 | Втулка | 4 |
| 07 | 4175470 | Пылезащитное уплотнение | 4 |
| 08 | 4083968 | Пылезащитное уплотнение | 4 |
| 10 | 4179918 | Коронка зуба | 5 |
| 11 | 4179921 | Резиновый фиксатор | 5 |
| 12 | 4179920 | Стопорный палец | 5 |
| 14 | 4382941 | Кожух | 4 |
| 15 | 4135498 | Резиновый фиксатор | 8 |
| 17 | 4371561 | Информационная табличка | 1 |
| 18 | M492564 | Приводной винт | 4 |
| 20 | M341020 | Болт с внутренним шестигранником | 16 |
| 21 | J401640 | Установочный штифт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
