Смазка трубопроводы (поворот подшипник.): 3 — HITACHI EX2500

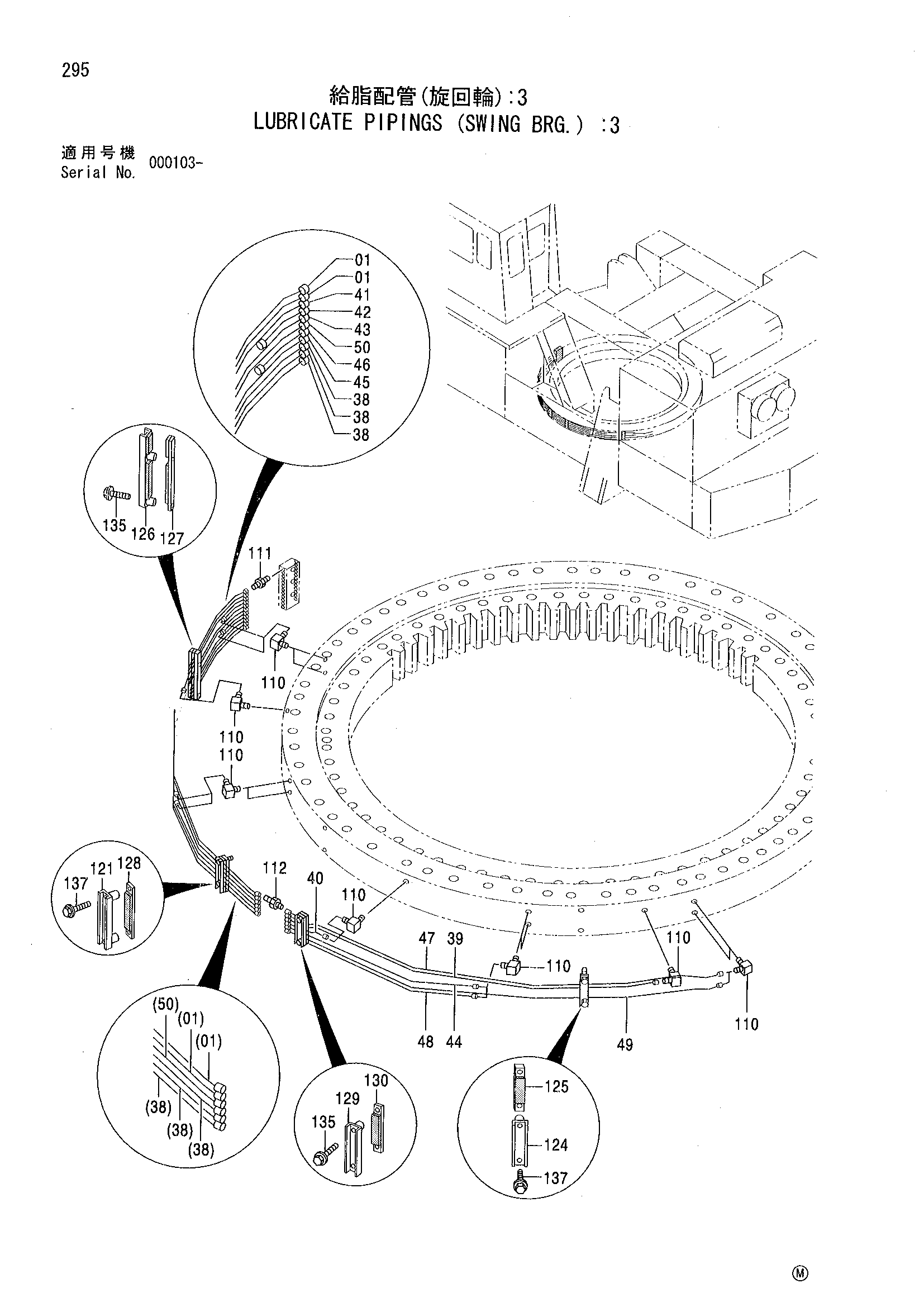

Заводская схема «Смазка трубопроводы (поворот подшипник.): 3» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3073047 | Трубка | 2 |
| 38 | 3073059 | Трубка | 3 |
| 39 | 3073049 | Трубка | 1 |
| 40 | 4353357 | Трубка | 1 |
| 41 | 3073045 | Трубка | 1 |
| 42 | 4353362 | Трубка | 1 |
| 43 | 3073051 | Трубка | 1 |
| 44 | 3073053 | Трубка | 1 |
| 45 | 3073052 | Трубка | 1 |
| 46 | 4353363 | Трубка | 1 |
| 47 | 3073057 | Трубка | 1 |
| 48 | 3073056 | Трубка | 1 |
| 49 | 3073058 | Трубка | 1 |
| 50 | 3072970 | Трубка | 1 |
| 110 | 4147587 замена: 4097666 | Угловой штуцер | 11 |
| 110 | 4097666 | Угловой штуцер | 11 |
| 111 | 4122125 замена: 4119986 | Адаптер | 11 |
| 111 | 4119986 | Адаптер | 11 |
| 112 | 4151901 замена: 4099282 | Адаптер | 6 |
| 112 | 4099282 | Адаптер | 6 |
| 121 | 9745090 | Хомут | 1 |
| 124 | 9745095 | Хомут | 1 |
| 125 | 9745094 | Хомут | 1 |
| 126 | 9745098 | Хомут | 1 |
| 127 | 9745099 | Хомут | 1 |
| 128 | 9745093 | Хомут | 1 |
| 129 | 9745102 | Хомут | 1 |
| 130 | 9745100 | Хомут | 1 |
| 135 | J011030 | Болт с шайбой | 4 |
| 137 | J011045 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
