Трансмиссия (насос) — HITACHI EX2500

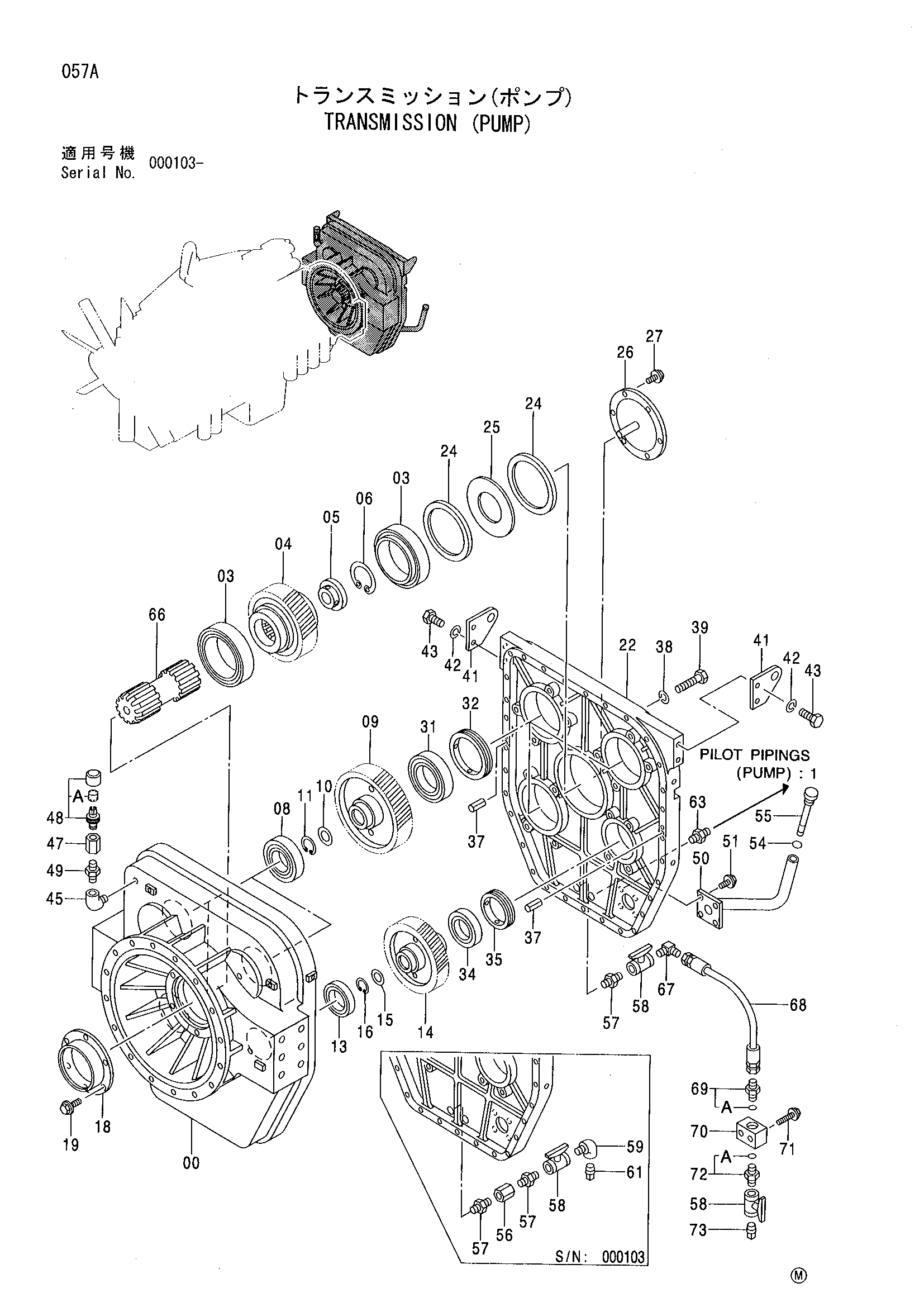

Заводская схема «Трансмиссия (насос)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-55 | 9150326 | Трансмиссия | 1 |
| 00 | 0001884 | Корпус | 1 |
| 03 | 4334013 | Роликовый подшипник | 2 |
| 04 | 2037476 | Шестерня | 1 |
| 05 | 4344333 | Ограничитель | 1 |
| 06 | 4107904 | Стопорное кольцо | 1 |
| 08 | 4089745 | Шариковый подшипник | 3 |
| 09 | 2037459 | Шестерня | 3 |
| 10 | 4344421 | Проставка | 3 |
| 11 | 4086775 | Стопорное кольцо | 3 |
| 13 | 931414 | Шариковый подшипник | 1 |
| 14 | 2037460 | Шестерня | 1 |
| 15 | 4344422 | Проставка | 1 |
| 16 | 991721 | Стопорное кольцо | 1 |
| 18 | 9743882 | Крышка | 1 |
| 19 | J011230 | Болт с шайбой | 6 |
| 22 | 0001883 | Корпус | 1 |
| 24 | 4344292 | Проставка | 2 |
| 25 | 4351397 | Тарельчатая пружина | 1 |
| 26 | 9743880 | Крышка | 1 |
| 27 | J011240 | Болт с шайбой | 6 |
| 31 | 4333997 | Шариковый подшипник | 3 |
| 32 | 4344566 | Проставка | 3 |
| 34 | 4095191 | Шариковый подшипник | 1 |
| 35 | 4344569 | Проставка | 1 |
| 37 | 4352293 | Установочный штифт | 2 |
| 38 | A590914 | Пружинная шайба | 31 |
| 39 | J901402 | Болт | 31 |
| 41 | 4344556 | Крюк | 2 |
| 42 | A590920 | Пружинная шайба | 4 |
| 43 | J912055 | Болт | 4 |
| 45 | 94-0633 | Угловой штуцер | 1 |
| 47 | 94-0688 | Переходник S | 1 |
| 48 | 4162166 | Сапун | 1 |
| 48A | 4400379 | Элемент | 1 |
| 49 | 94-1704 | Адаптер | 1 |
| 50 | 8061547 | Трубка | 1 |
| 51 | J011035 | Болт с шайбой | 4 |
| 54 | 970486 | Уплотнительное кольцо | 1 |
| 55 | 8061582 | Указатель лебел | 1 |
| 56 | 94-0678 | Разъём S | 1 |
| 57 | 94-1704 | Адаптер | 2 |
| 57 | 94-1704 | Адаптер | 1 |
| 58 | 4203434 | Шаровой клапан | 1 |
| 58 | 4203434 | Шаровой клапан | 2 |
| 59 | 94-0633 | Угловой штуцер | 1 |
| 61 | 94-2025 | Пробка | 1 |
| 63 | 4221278 | Адаптер | 1 |
| 66 | 3071319 | Вал | 1 |
| 67 | 4156433 | Угловой штуцер | 1 |
| 68 | 4382550 | Шланг | 1 |
| 69 | 4250084 | Адаптер | 1 |
| 69A | 4506424 | Уплотнительное кольцо | 1 |
| 70 | 4382428 | Блок | 1 |
| 71 | J011075 | Болт с шайбой | 2 |
| 72 | 4208243 | Адаптер | 1 |
| 72A | 4506424 | Уплотнительное кольцо | 1 |
| 73 | 94-2025 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
