Обратный трубопроводы (1-2) — HITACHI EX2500

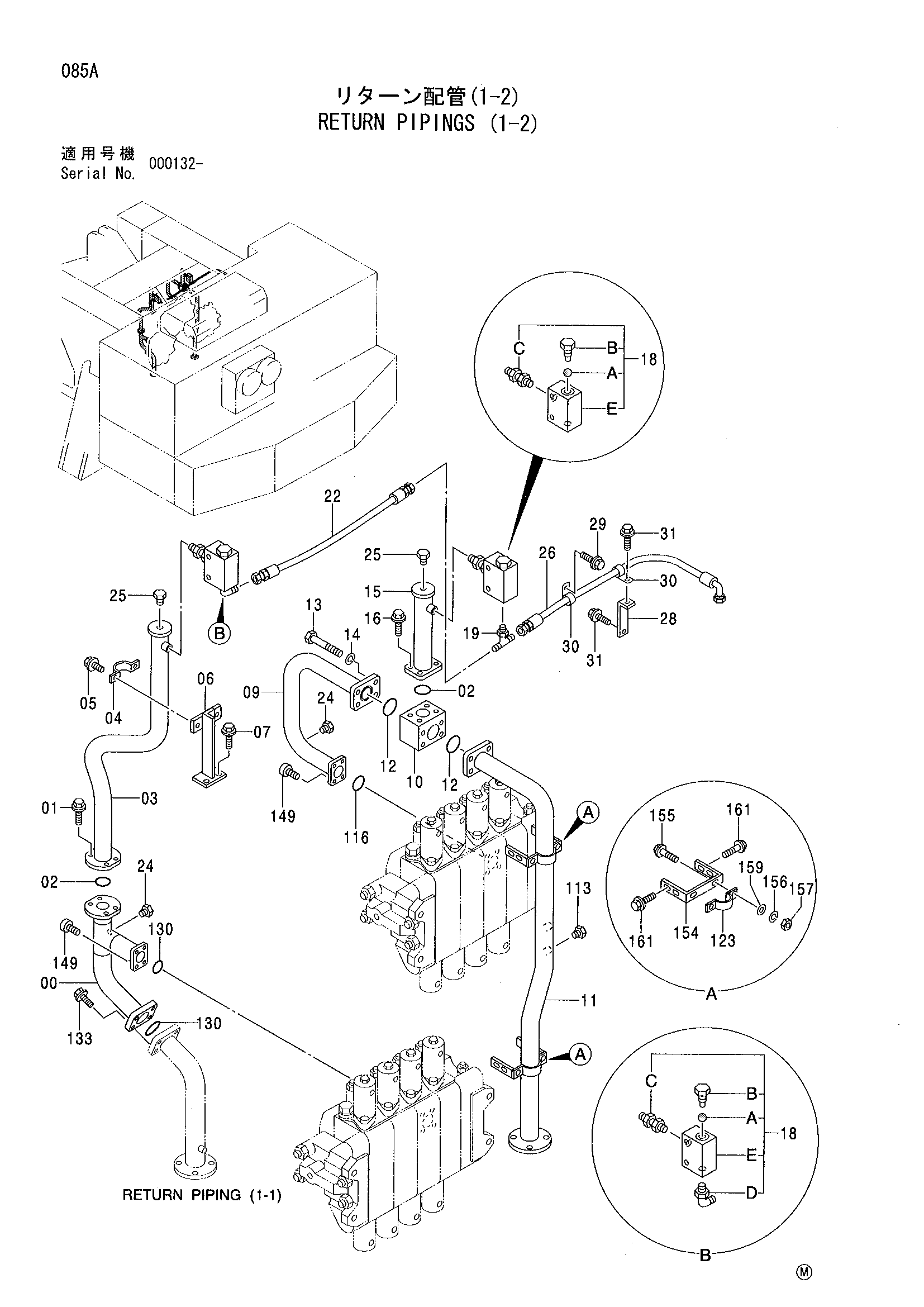

Заводская схема «Обратный трубопроводы (1-2)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8076361 | Трубка | 1 |
| 01 | J011240 | Болт с шайбой | 4 |
| 02 | A810060 | Уплотнительное кольцо | 2 |
| 03 | 8076569 | Трубка | 1 |
| 04 | 4053865 | Хомут трубки | 1 |
| 05 | J011020 | Болт с шайбой | 2 |
| 06 | 8077385 | Кронштейн | 1 |
| 07 | J031030 | Болт с шайбой | 2 |
| 09 | 8076546 | Трубка | 1 |
| 10 | 3085957 | Блок | 1 |
| 11 | 8076377 | Трубка | 1 |
| 12 | A810075 | Уплотнительное кольцо | 2 |
| 13 | J901208 | Болт | 4 |
| 14 | A590912 | Пружинная шайба | 4 |
| 15 | 8076571 | Трубка | 1 |
| 16 | J011235 | Болт с шайбой | 4 |
| 18 | 9194092 | Клапан | 2 |
| 18A | 4421294 | Резиновая прокладка | 1 |
| 18B | 4421308 | Пробка | 1 |
| 18B1 | 4509180 | Уплотнительное кольцо | 1 |
| 18C | 4198472 | Адаптер | 1 |
| 18C1 | 4509180 | Уплотнительное кольцо | 2 |
| 18D | A852333 | Угловой штуцер | 1 |
| 18D1 | 4509180 | Уплотнительное кольцо | 1 |
| 18E | 3086245 | Блок | 1 |
| 19 | A852533 | Тройник | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4269838 | Шланг | 1 |
| 24 | A885002 | Пробка | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A885003 | Пробка | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4239754 | Шланг | 1 |
| 28 | 9753543 | Кронштейн | 1 |
| 29 | J011020 | Болт с шайбой | 1 |
| 30 | 4190273 | Зажим | 2 |
| 31 | J011025 | Болт с шайбой | 2 |
| 113 | 4093624 | Пробка | 1 |
| 113A | 0957366 | Уплотнительное кольцо | 1 |
| 116 | A810075 | Уплотнительное кольцо | 2 |
| 123 | 4000909 | Хомут трубки | 2 |
| 130 | A810075 | Уплотнительное кольцо | 2 |
| 133 | J011240 | Болт с шайбой | 4 |
| 149 | M341440 | Болт с внутренним шестигранником | 8 |
| 154 | 4417564 | Кронштейн | 2 |
| 155 | J901030 | Болт | 4 |
| 156 | A590910 | Пружинная шайба | 4 |
| 157 | J950010 | Гайка | 4 |
| 159 | A590110 | Плоская шайба | 4 |
| 161 | J031030 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
