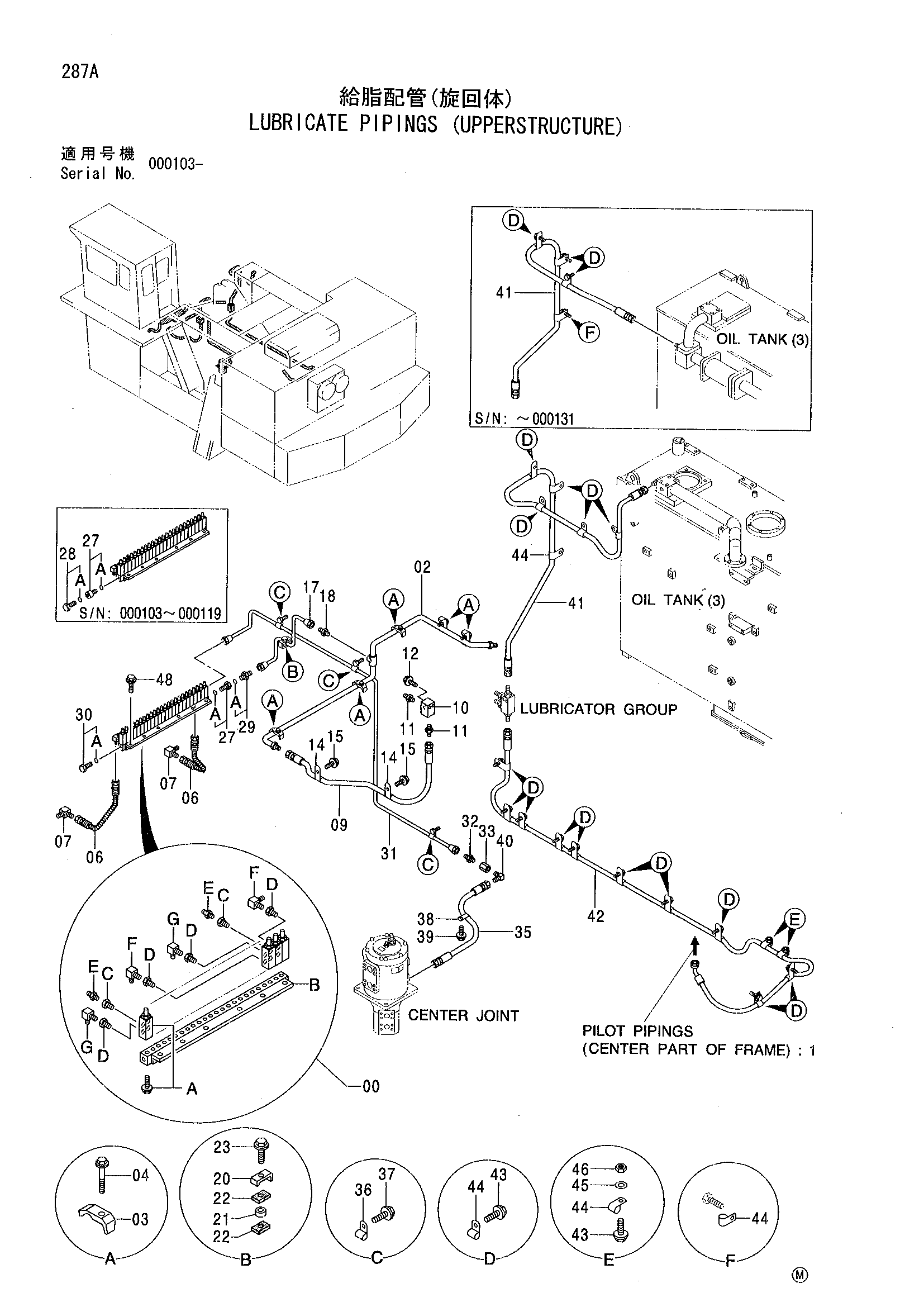

Смазка трубопроводы (верхняя платформа) — HITACHI EX2500

Заводская схема «Смазка трубопроводы (верхняя платформа)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4351401	Клапан	1
00A	4182051	Клапан	24
00B	4351664	Манихолд	1
00C	4191349	Адаптер	24
00D	4253567	Адаптер	24
00E	J75481	Пресс-маслёнка	24
00F	4147587	Угловой штуцер	22
00G	4154658	Угловой штуцер	1
02	8062670	Трубка	1
03	4053595	Хомут трубки	5
04	J011255	Болт с шайбой	5
06	4353135	Шланг	2
07	4154656	Угловой штуцер	2
09	4353134	Шланг	1
10	4352920	Блок	1
11	4221278	Адаптер	2
12	J011075	Болт с шайбой	2
14	4190264	Зажим	2
15	J011020	Болт с шайбой	2
17	4353030	Трубка	1
18	4323756	Адаптер	1
20	4322591	Хомут	1
21	4322539	Проставка	1
22	4261215	Резиновая прокладка	2
23	J011230	Болт с шайбой	1
27	4263446	Переходник S	2
27	4263446	Переходник S	1
27A	4509180	Уплотнительное кольцо	1
28	4093624	Пробка	1
28A	957366	Уплотнительное кольцо	1
29	4344025	Адаптер	1
29A	957366	Уплотнительное кольцо	1
30	4092534	Пробка	1
30A	4509180	Уплотнительное кольцо	1
31	4353639	Трубка	1
32	4122125	Адаптер	1
33	94-0675	Разъём S	1
35	4358776	Шланг	1
36	484827	Хомут	3
37	J011020	Болт с шайбой	3
38	4190253	Зажим	2
39	J011020	Болт с шайбой	2
40	4154656	Угловой штуцер	1
41	4269823	Шланг	1
41	4269826	Шланг	1
42	4369220	Шланг	1
43	J011020	Болт с шайбой	15
44	4190275	Зажим	16
45	A590110	Плоская шайба	2
46	J950010	Гайка	2
48	J011230	Болт с шайбой	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
