Двигатель платформа — HITACHI EX2500

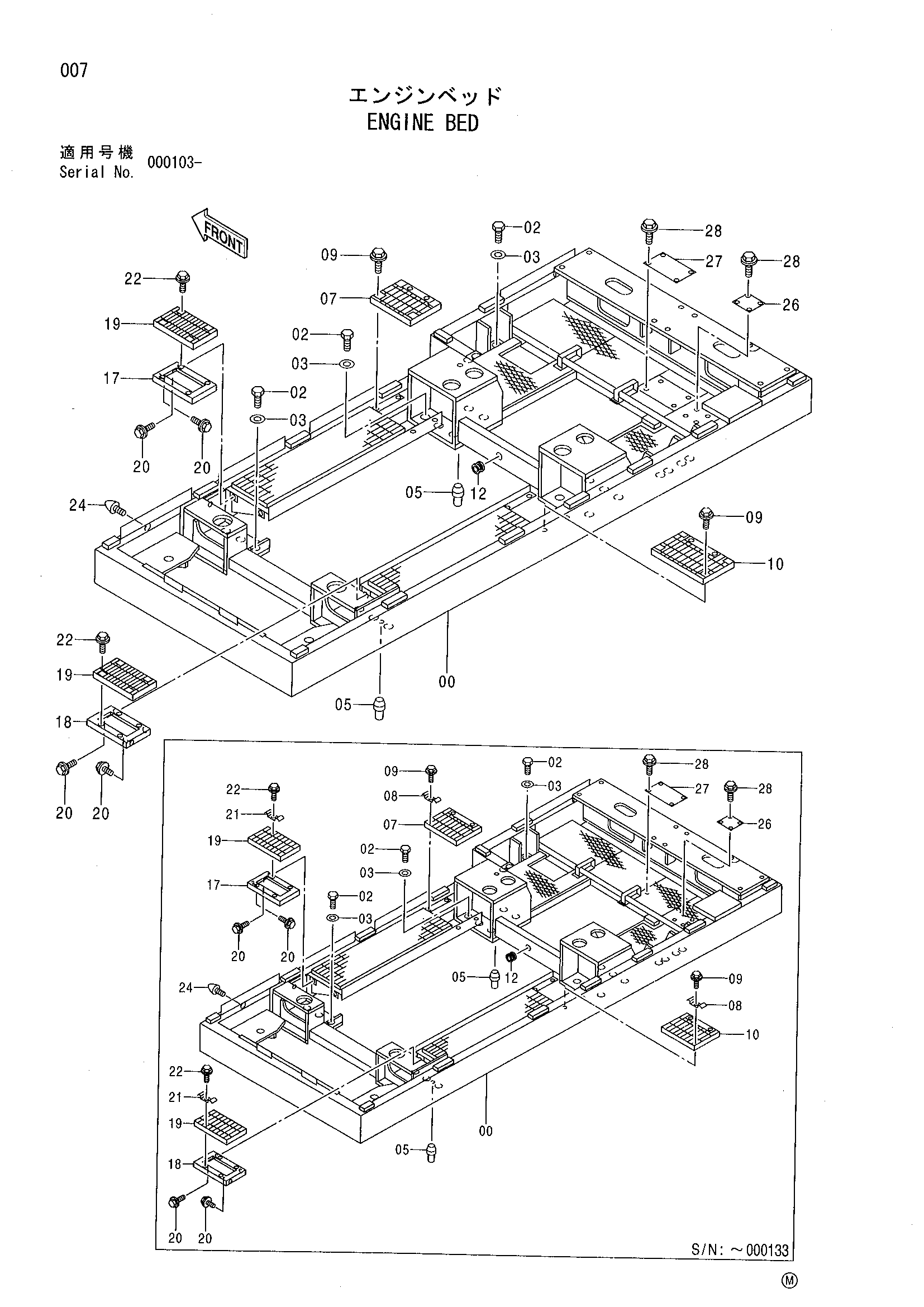

Заводская схема «Двигатель платформа» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004420 | Платформа двигатель | 1 |
| 02 | J833080 | Болт | 26 |
| 03 | 4114408 | Шайба | 26 |
| 05 | 4350199 | Установочный штифт | 2 |
| 07 | 9745937 | Ступень | 1 |
| 07 | 8076816 | Ступень | 1 |
| 08 | 4258989 | Зажим | 8 |
| 09 | J020840 | Болт с шайбой | 8 |
| 09 | J031030 | Болт с шайбой | 8 |
| 10 | 9746821 | Ступень | 1 |
| 10 | 8076815 | Ступень | 1 |
| 12 | 4509404 | Резиновая втулка | 1 |
| 17 | 8065236 замена: 8076888 | Кронштейн | 1 |
| 17 | 8065236 замена: 8076817 | Кронштейн | 1 |
| 17 | 8065236 замена: J031030 | Кронштейн | 1 |
| 17 | 8076888 | Кронштейн | 1 |
| 18 | 8065237 замена: 8076888 | Кронштейн | 1 |
| 18 | 8065237 замена: 8076817 | Кронштейн | 1 |
| 18 | 8065237 замена: J031030 | Кронштейн | 1 |
| 18 | 8076888 | Кронштейн | 1 |
| 19 | 3075008 | Пол | 2 |
| 19 | 8076817 | Пол | 2 |
| 20 | J021230 | Болт с шайбой | 6 |
| 21 | 4258989 | Зажим | 8 |
| 22 | J020830 | Болт с шайбой | 8 |
| 22 | J031030 | Болт с шайбой | 8 |
| 24 | 4371411 | Ограничитель резиновый | 1 |
| 26 | 4408704 | Крышка | 1 |
| 27 | 4408705 | Крышка | 1 |
| 28 | J011025 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
