Гидромотор — HITACHI EX2500

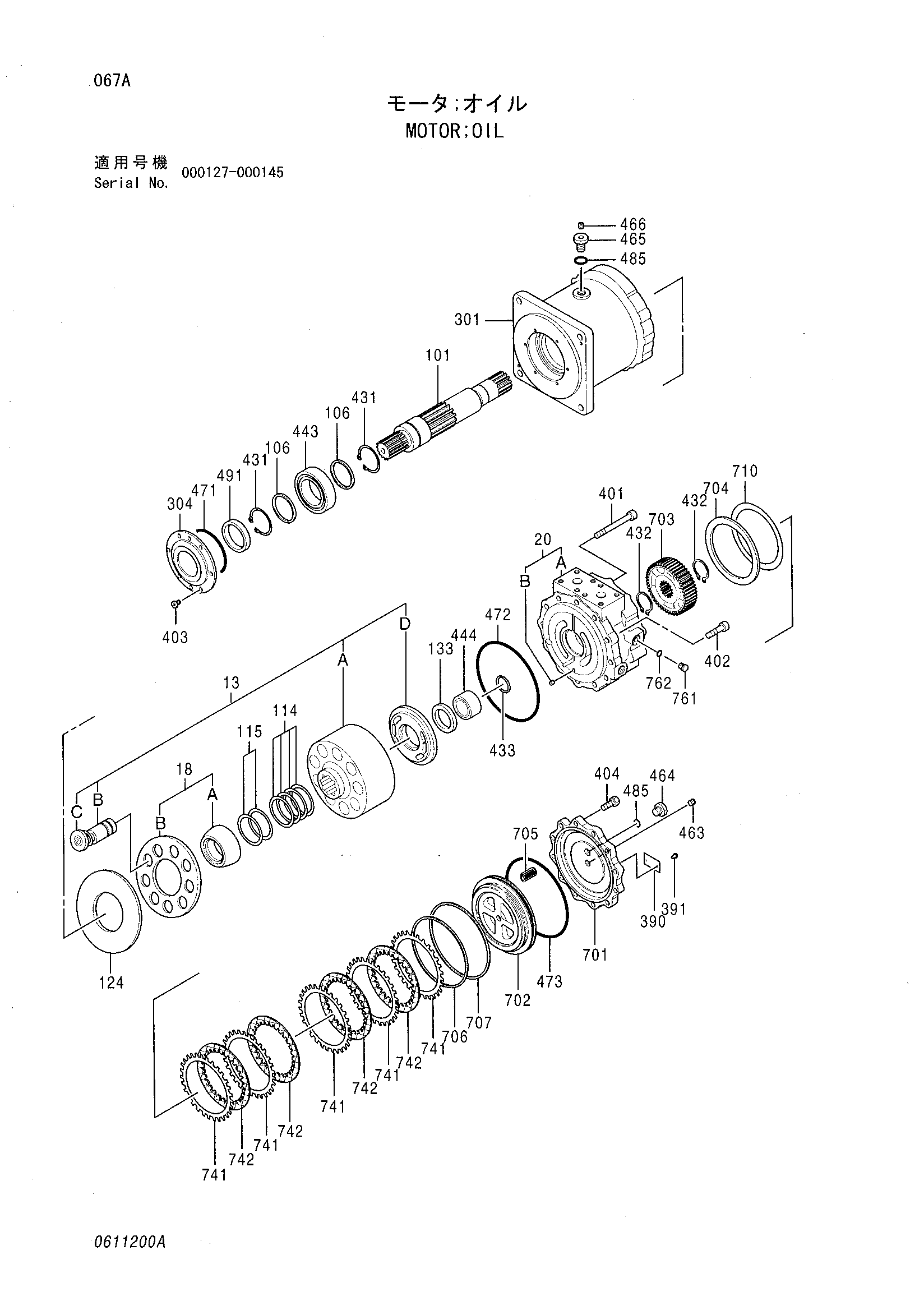

Заводская схема «Гидромотор» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4411082 замена: 4440905 | Гидромотор | 1 | |
| 13 | 0707001 | Гидроцилиндр. в сборе | 1 |
| 18 | 0222803 | Фиксатор в сборе | 1 |
| 20 | 0707002 замена: 0611203 | Крышка в сборе | 1 |
| 20 | 0707002 замена: 0611204 | Крышка в сборе | 1 |
| 20 | 0707002 замена: 0611206 | Крышка в сборе | 1 |
| 20 | 0611203 | Крышка в сборе | 1 |
| 101 | 0707003 замена: 0611204 | Вал | 1 |
| 101 | 0707003 замена: 0611203 | Вал | 1 |
| 101 | 0707003 замена: 0611206 | Вал | 1 |
| 101 | 0611204 | Вал | 1 |
| 106 | 0313111 | Проставка | 2 |
| 114 | 0222809 | Пружина | 4 |
| 115 | 0222810 | Регулировочная шайба | 1 |
| 124 | 0222811 | Пластина | 1 |
| 133 | 0236019 | Кольцо направляющая | 1 |
| 301 | 0711001 | Корпус | 1 |
| 304 | 0313113 | Крышка передний | 1 |
| 390 | 0625508 | Информационная табличка | 1 |
| 391 | 0625509 | Палец | 2 |
| 401 | 0313205 | Болт с внутренним шестигранником | 3 |
| 402 | M341656 | Болт с внутренним шестигранником | 9 |
| 403 | M341025 | Болт с внутренним шестигранником | 6 |
| 404 | 0707004 | Болт с внутренним шестигранником | 12 |
| 431 | 991352 | Стопорное кольцо | 2 |
| 432 | 960323 | Стопорное кольцо | 2 |
| 433 | 0611206 | Зажим | 1 |
| 443 | 0611202 замена: 0722501 | Подшипник | 1 |
| 444 | 0611201 замена: 0722502 | Подшипник | 1 |
| 463 | 0177544 | Пробка | 1 |
| 464 | 0175233 | Пробка | 3 |
| 465 | 0313106 | Пробка | 2 |
| 466 | 0313107 | Болт с внутренним шестигранником | 2 |
| 471 | 0448101 | Уплотнительное кольцо | 1 |
| 472 | 0448102 | Уплотнительное кольцо | 1 |
| 473 | 0448202 | Уплотнительное кольцо | 1 |
| 485 | 0443408 | Уплотнительное кольцо | 5 |
| 491 | 0448104 | Масляное уплотнение | 1 |
| 701 | 0313218 | Крышка | 1 |
| 702 | 0313209 | Поршень | 1 |
| 703 | 0313210 | Муфта | 1 |
| 704 | 0707005 | Проставка | 1 |
| 705 | 0694726 | Пружина | 12 |
| 706 | 0313212 | Поршневое кольцо | 1 |
| 707 | 0313213 | Поршневое кольцо | 1 |
| 710 | 0313214 | Регулировочная шайба | 1 |
| 741 | 0313215 | Пластина | 9 |
| 742 | 0313216 | Пластина | 8 |
| 761 | 0236014 | Пробка | 2 |
| 762 | 4297379 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
