Поршневой насос — HITACHI EX2500

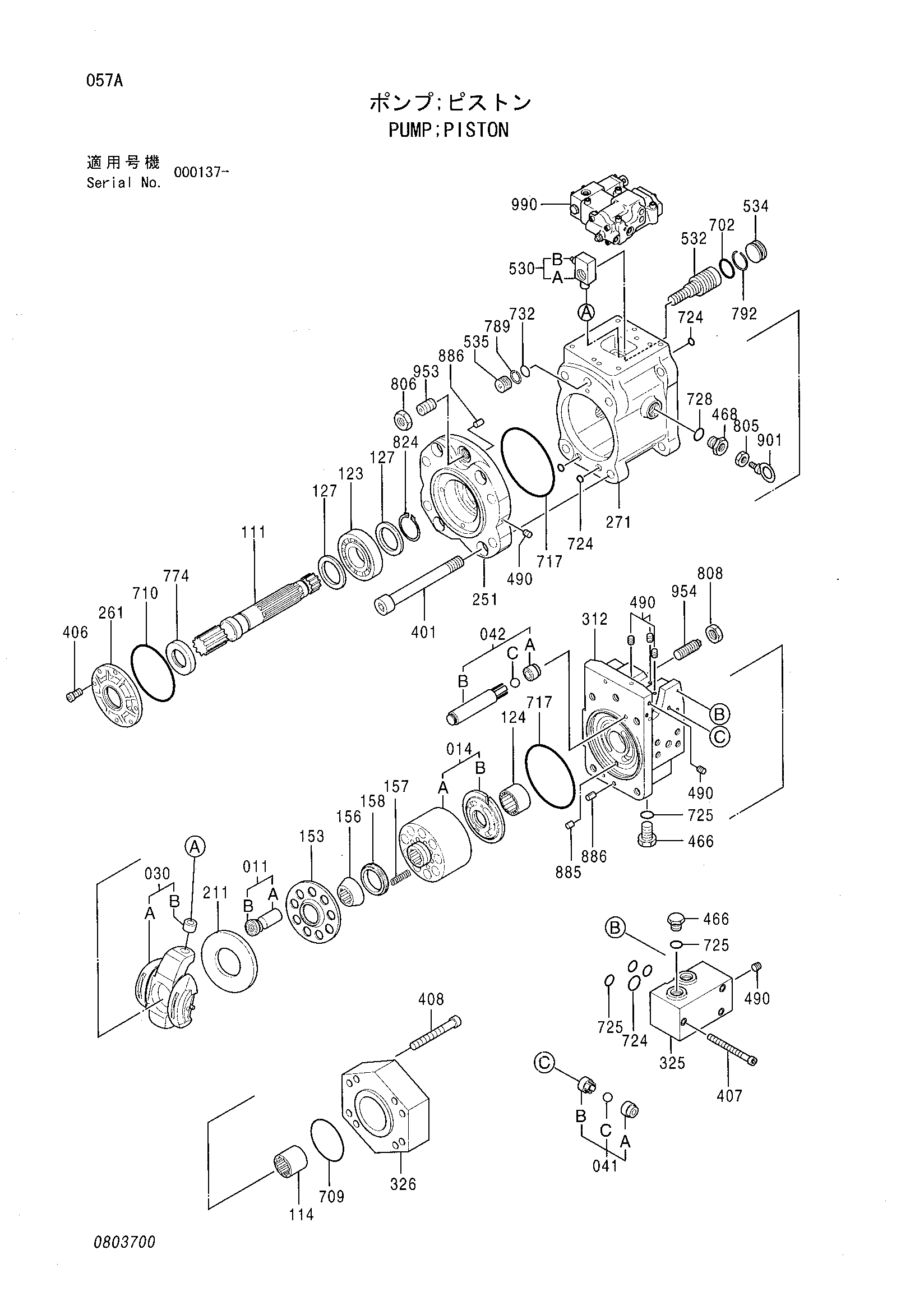

Заводская схема «Поршневой насос» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4427045 | Поршневой насос | 1 | |
| 011 | 0708001 | Поршень в сборе | 1 |
| 014 | 0708002 | Гидроцилиндр в сборе | 1 |
| 030 | 0708003 | Пластина в сборе | 2 |
| 041 | 0708004 | Обратный клапан в сборе | 2 |
| 042 | 0708005 | Обратный клапан в сборе | 2 |
| 111 | 0708006 | Вал | 1 |
| 114 | 0708007 | Муфта | 1 |
| 123 | 0708008 | Роликовый подшипник | 1 |
| 124 | 0708009 | Игольчатый подшипник | 1 |
| 127 | 0175208 | Проставка | 2 |
| 153 | 0708010 | Пластина | 1 |
| 156 | 0708011 | Втулка | 1 |
| 157 | 0708012 | Пружина | 9 |
| 158 | 0708013 | Проставка | 1 |
| 211 | 0100014 | Пластина | 1 |
| 251 | 0708014 | Опора | 1 |
| 261 | 0708015 | Крышка | 1 |
| 271 | 0708016 | Корпус насос | 1 |
| 312 | 0708017 | Крышка клапан | 1 |
| 325 | 0708018 | Корпус | 1 |
| 326 | 0708019 | Пластина | 1 |
| 401 | 0708020 | Болт с внутренним шестигранником | 4 |
| 406 | M340820 | Болт с внутренним шестигранником | 4 |
| 407 | 0155616 | Болт с внутренним шестигранником | 3 |
| 408 | 4040040 | Болт с внутренним шестигранником | 4 |
| 466 | 0236014 | Пробка | 2 |
| 490 | 0263019 | Пробка | 11 |
| 530 | 0708021 | Палец в сборе | 2 |
| 532 | 0708022 | Поршень | 1 |
| 534 | 0708023 | Ограничитель | 1 |
| 535 | 0708024 | Ограничитель | 1 |
| 702 | A811035 | Уплотнительное кольцо | 1 |
| 709 | A811085 | Уплотнительное кольцо | 1 |
| 710 | A811095 | Уплотнительное кольцо | 1 |
| 717 | A811145 | Уплотнительное кольцо | 2 |
| 724 | 4506408 | Уплотнительное кольцо | 10 |
| 725 | 957366 | Уплотнительное кольцо | 2 |
| 728 | 4506424 | Уплотнительное кольцо | 2 |
| 732 | 4506418 | Уплотнительное кольцо | 1 |
| 774 | 0708025 | Масляное уплотнение | 1 |
| 789 | 4033725 | Опорное кольцо | 1 |
| 792 | 0708026 | Опорное кольцо | 1 |
| 805 | 0124325 | Стопорная гайка | 1 |
| 806 | 0131108 | Стопорная гайка | 1 |
| 808 | 0451038 | Гайка | 1 |
| 824 | 962002 | Стопорное кольцо | 1 |
| 885 | 0175240 | Палец | 1 |
| 886 | 0244604 | Пружинный штифт | 2 |
| 901 | 4091248 | Болт проушина | 1 |
| 953 | 0708027 | Установочный винт | 1 |
| 954 | 0708028 | Установочный винт | 1 |
| 990 | 4464752 | Регулятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
