Гидробак (3) — HITACHI EX2500

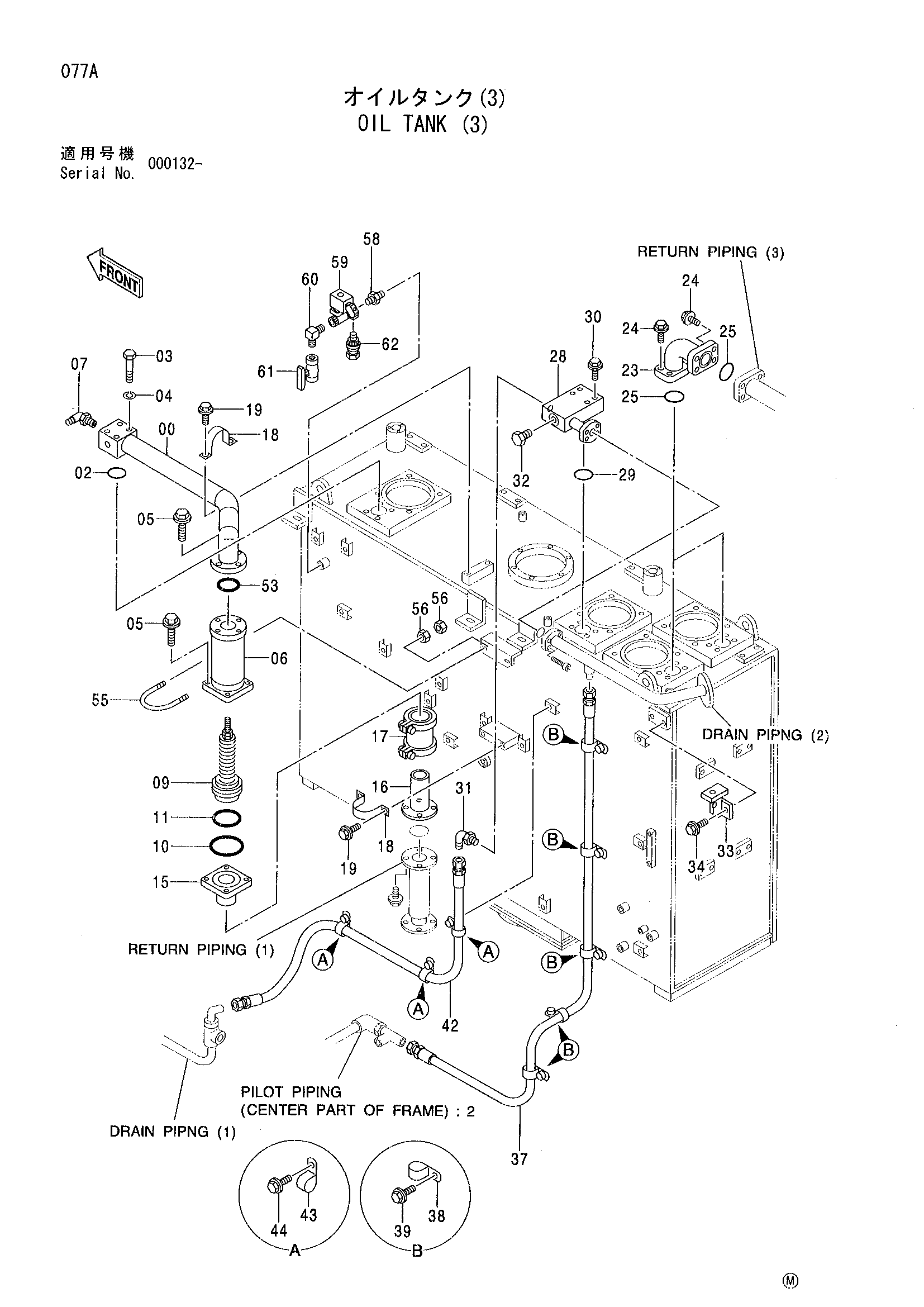

Заводская схема «Гидробак (3)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8076588 | Трубка | 1 |
| 02 | A810075 | Уплотнительное кольцо | 2 |
| 03 | J901202 | Болт | 4 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | J011240 | Болт с шайбой | 4 |
| 06 | 7036715 | Корпус | 1 |
| 07 | 4200470 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4354148 | Клапан | 1 |
| 10 | A810145 | Уплотнительное кольцо | 1 |
| 11 | A810115 | Уплотнительное кольцо | 1 |
| 15 | 9752872 | Трубка | 1 |
| 16 | 9743098 | Трубка | 1 |
| 17 | 4071215 | Муфта | 1 |
| 18 | 4000909 | Хомут трубки | 2 |
| 19 | J011020 | Болт с шайбой | 4 |
| 23 | 9743130 | Трубка | 2 |
| 24 | J011240 | Болт с шайбой | 16 |
| 25 | A810075 | Уплотнительное кольцо | 4 |
| 28 | 8066494 | Блок | 1 |
| 29 | A810075 | Уплотнительное кольцо | 1 |
| 30 | J011280 | Болт с шайбой | 4 |
| 31 | 4156436 | Угловой штуцер | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4113926 | Пробка | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 8066517 | Кронштейн | 1 |
| 34 | J011235 | Болт с шайбой | 2 |
| 37 | 4372618 | Шланг | 1 |
| 38 | 4190263 | Зажим | 5 |
| 39 | J011020 | Болт с шайбой | 5 |
| 42 | 4372617 | Шланг | 1 |
| 43 | 4190264 | Зажим | 3 |
| 44 | J011020 | Болт с шайбой | 3 |
| 46 | J011250 | Болт с шайбой | 4 |
| 53 | A810085 | Уплотнительное кольцо | 1 |
| 55 | 4421178 | U-образный болт | 1 |
| 56 | J950010 | Гайка | 4 |
| 58 | 4208243 | Адаптер | 1 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | 4411269 | Клапан | 1 |
| 60 | 4320827 | Угловой штуцер | 1 |
| 61 | 4203434 | Шаровой клапан | 1 |
| 62 | 4416569 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
