Основной трубопроводы (3) <погрузчик> — HITACHI EX2500

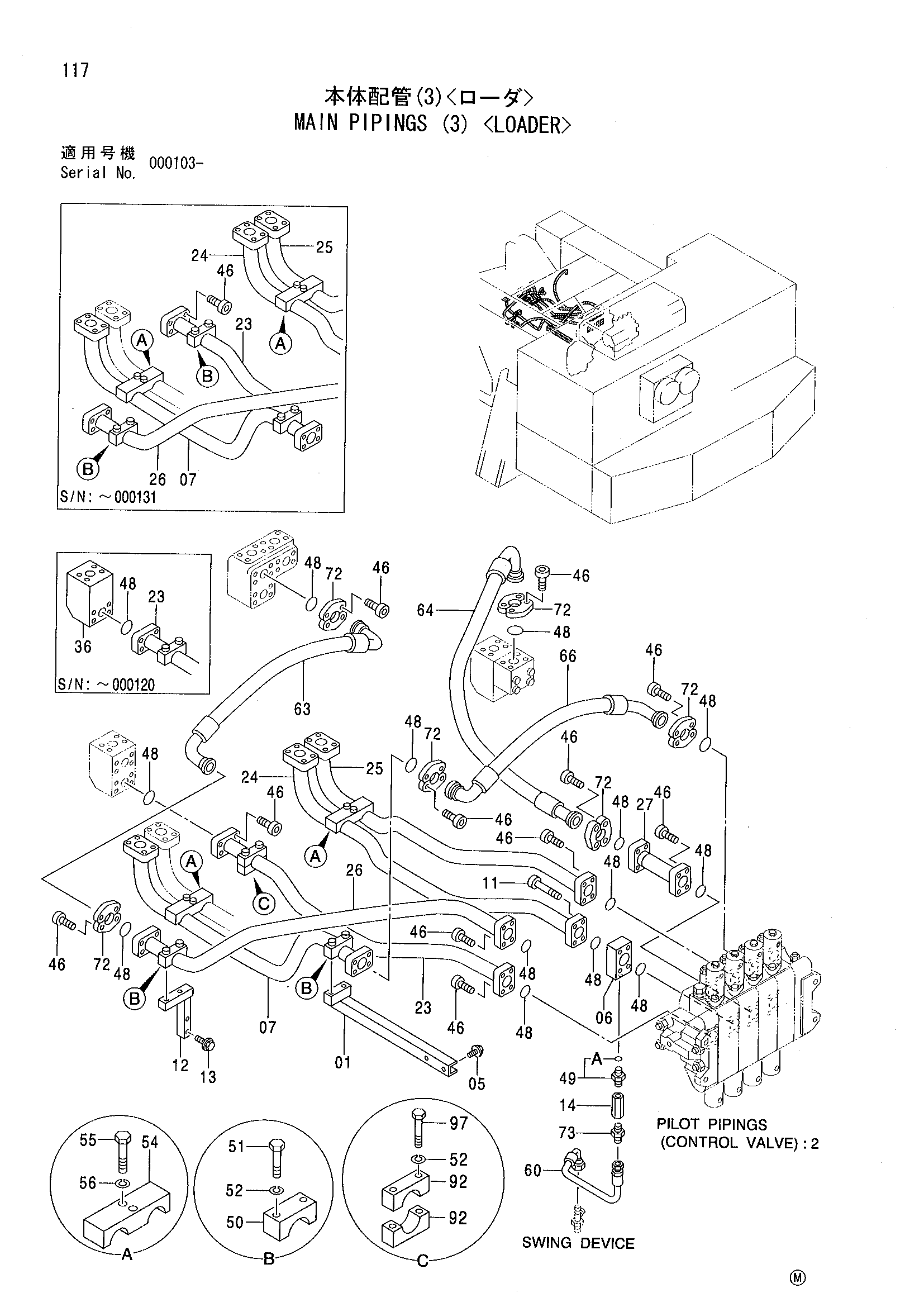

Заводская схема «Основной трубопроводы (3) <погрузчик>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8067583 | Кронштейн | 1 |
| 05 | J011020 | Болт с шайбой | 2 |
| 06 | 3070817 | Блок | 1 |
| 07 | 8060344 | Трубка | 1 |
| 11 | M342002 | Болт с внутренним шестигранником | 4 |
| 12 | 8069529 | Кронштейн | 1 |
| 13 | J011265 | Болт с шайбой | 2 |
| 14 | 4163096 | Обратный клапан | 1 |
| 23 | 8060337 | Трубка | 1 |
| 24 | 8060336 | Трубка | 1 |
| 25 | 8060335 | Трубка | 1 |
| 26 | 8060174 | Трубка | 1 |
| 27 | 8058927 | Трубка | 1 |
| 36 | 3074102 | Блок | 1 |
| 46 | M342065 | Болт с внутренним шестигранником | 44 |
| 48 | 4510170 | Уплотнительное кольцо | 13 |
| 49 | 4218427 | Адаптер | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 50 | 4179431 | Хомут трубки | 3 |
| 50 | 4179431 | Хомут трубки | 2 |
| 51 | J901400 | Болт | 6 |
| 51 | J901400 | Болт | 4 |
| 52 | A590914 | Пружинная шайба | 6 |
| 54 | 4179429 | Хомут трубки | 2 |
| 55 | J901600 | Болт | 4 |
| 56 | A590916 | Пружинная шайба | 4 |
| 60 | 4364996 | Шланг | 1 |
| 63 | 4345430 | Шланг | 1 |
| 64 | 4345283 | Шланг | 1 |
| 66 | 4332591 | Шланг | 1 |
| 72 | 4169565 | Разъёмный фланец | 12 |
| 73 | 4221279 | Адаптер | 1 |
| 92 | 4357265 | Хомут трубки | 2 |
| 97 | J901402 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
