Гидробак (1) — HITACHI EX2500

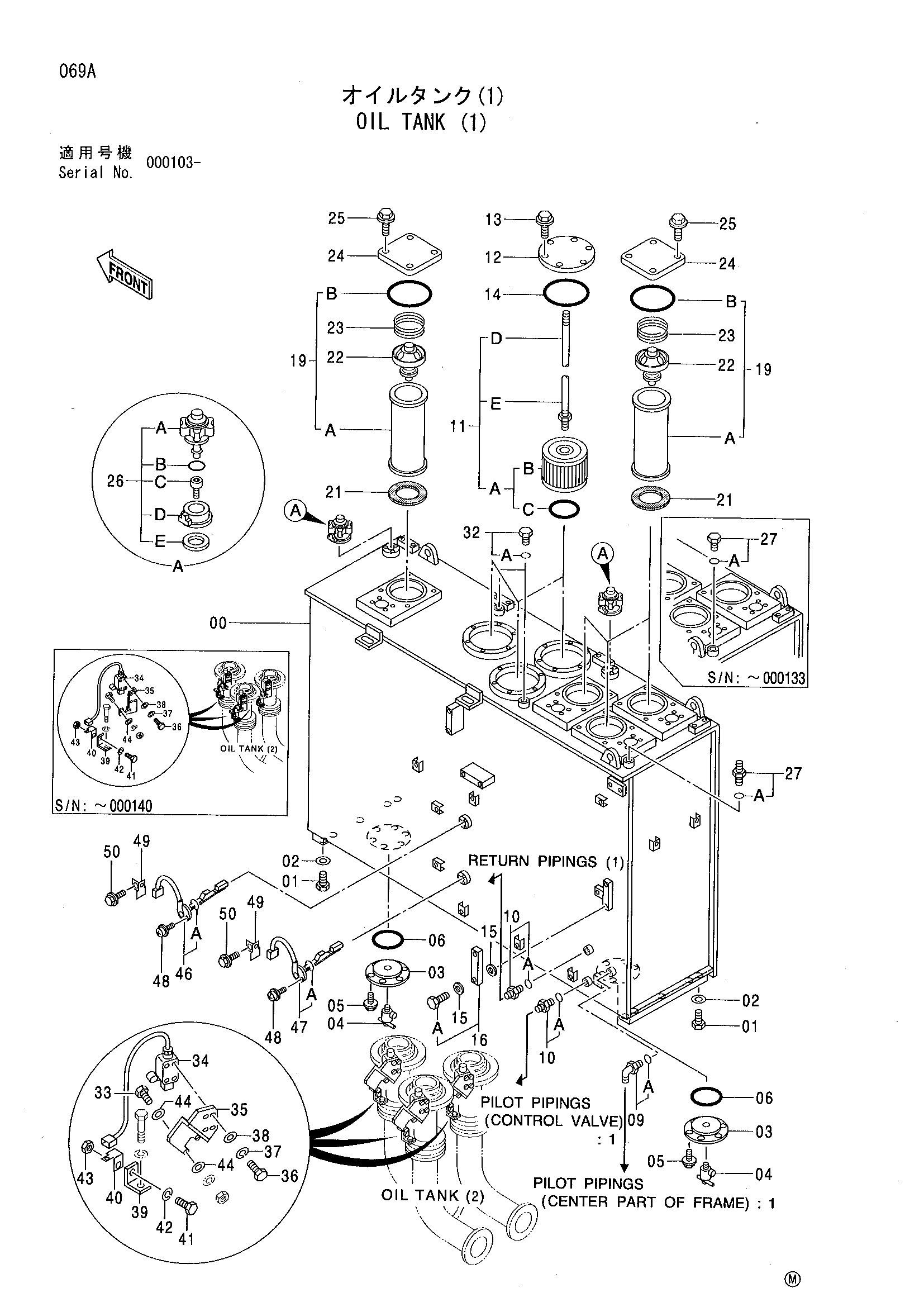

Заводская схема «Гидробак (1)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005138 | Гидробак | 1 |
| 00 | 5006593 | Гидробак | 1 |
| 01 | J833075 | Болт | 10 |
| 02 | 4114408 | Шайба | 10 |
| 03 | 4056216 | Крышка | 2 |
| 04 | 4094354 | Кран | 2 |
| 05 | J011030 | Болт с шайбой | 12 |
| 06 | A810165 | Уплотнительное кольцо | 2 |
| 09 | 4156435 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4210361 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4344834 | Всасывающий фильтр | 3 |
| 11A | 4358785 | Фильтрующий элемент | 1 |
| 11B | 4605029 | Фильтрующий элемент | 1 |
| 11C | 4604341 | Уплотнительное кольцо | 1 |
| 11D | 4604503 | Болт центральный | 1 |
| 11E | J950016 | Гайка | 1 |
| 12 | 8061649 | Крышка | 3 |
| 13 | J011225 | Болт с шайбой | 18 |
| 14 | A810220 | Уплотнительное кольцо | 3 |
| 15 | 449558 | Уплотнительная шайба | 4 |
| 16 | 8053499 | Указатель уровня | 1 |
| 16A | 4100967 | Болт | 2 |
| 19 | 4390531 | Фильтрующий элемент | 4 |
| 19 | 4333469 | Фильтрующий элемент | 4 |
| 19A | 4287634 | Фильтрующий элемент | 1 |
| 19B | A810210 | Уплотнительное кольцо | 1 |
| 19B | A810220 | Уплотнительное кольцо | 1 |
| 21 | 4250293 | Резиновая прокладка | 4 |
| 22 | 4271000 | Клапан | 4 |
| 23 | 4271001 | Пружина | 4 |
| 24 | 4344881 | Крышка | 4 |
| 25 | J011030 | Болт с шайбой | 16 |
| 26 | 4178684 | Сапун | 2 |
| 26A | 4222874 | Фильтр | 1 |
| 26B | 953612 | Уплотнительное кольцо | 1 |
| 26C | M340516 | Болт с внутренним шестигранником | 3 |
| 26D | 4222875 | Корпус | 1 |
| 26E | 4222876 | Манжета | 1 |
| 27 | 4092534 | Пробка | 1 |
| 27 | 4200466 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4092534 | Пробка | 2 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | J900835 | Болт | 6 |
| 34 | 4298612 | Выключатель концевой | 3 |
| 35 | 3039370 | Кронштейн | 3 |
| 35 | 8077183 | Кронштейн | 3 |
| 36 | J900614 | Болт | 12 |
| 37 | A590906 | Пружинная шайба | 12 |
| 38 | A590106 | Плоская шайба | 12 |
| 39 | 4209523 | Угол | 3 |
| 40 | 4336875 | Кронштейн | 3 |
| 41 | J901020 | Болт | 3 |
| 42 | A590910 | Пружинная шайба | 3 |
| 43 | J950010 | Гайка | 3 |
| 44 | A590108 | Плоская шайба | 6 |
| 44 | A590108 | Плоская шайба | 12 |
| 46 | 4315415 | Выключатель уровень | 1 |
| 46A | 4141171 | Уплотнительное кольцо | 1 |
| 47 | 4314752 | Выключатель уровень | 1 |
| 47A | 4141171 | Уплотнительное кольцо | 1 |
| 48 | J460512 | Винт с шайбой | 6 |
| 49 | 4257159 | Кронштейн | 2 |
| 50 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
