Поручень — HITACHI EX2500

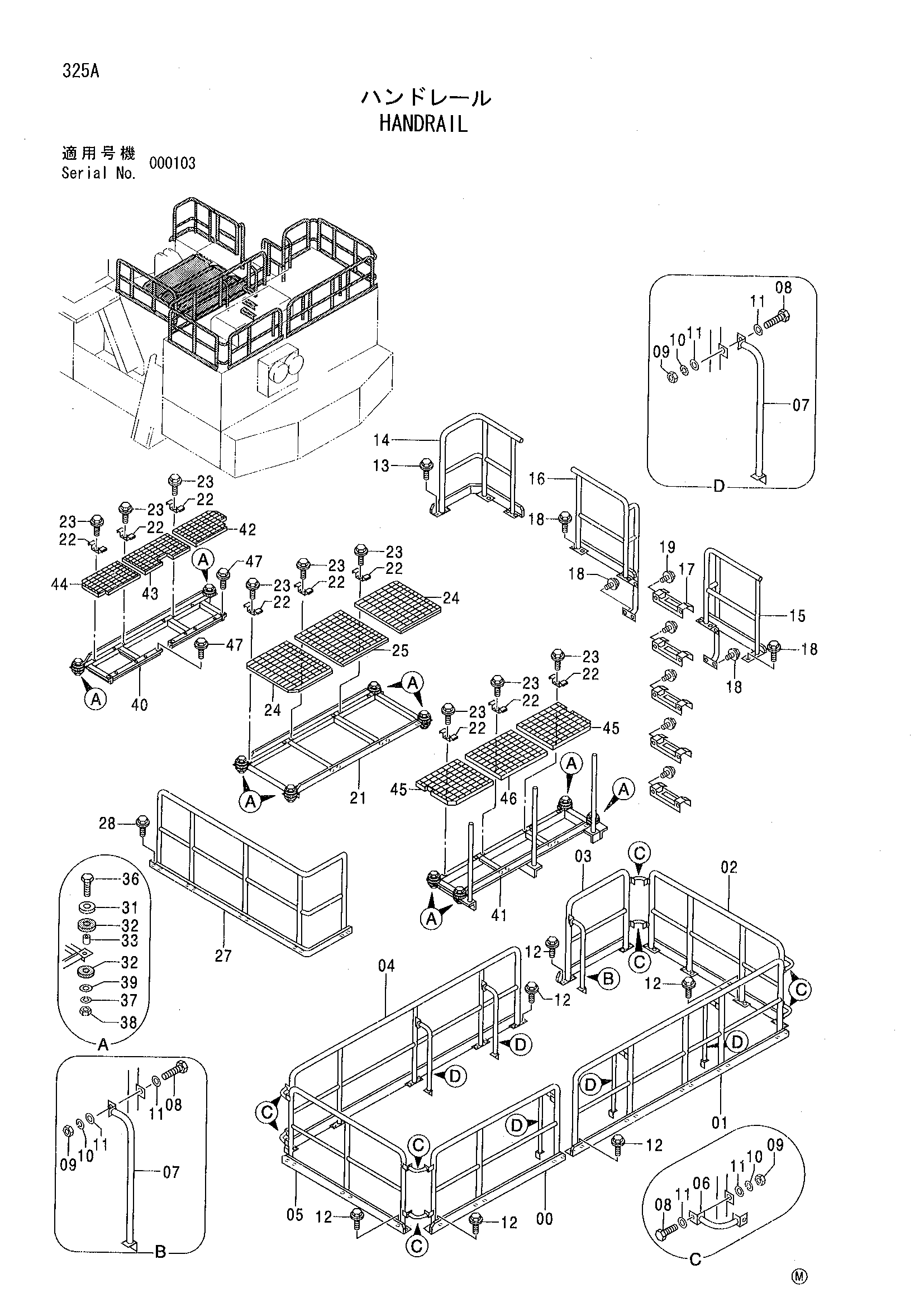

Заводская схема «Поручень» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8062411 | Поручень | 1 |
| 01 | 7029980 | Поручень | 1 |
| 02 | 8062409 | Поручень | 1 |
| 03 | 8062406 | Поручень | 1 |
| 04 | 7029979 | Поручень | 1 |
| 05 | 8062410 | Поручень | 1 |
| 06 | 9744447 | Трубка | 8 |
| 07 | 9744411 | Трубка | 6 |
| 08 | J901240 | Болт | 28 |
| 09 | J950012 | Гайка | 28 |
| 10 | A590912 | Пружинная шайба | 28 |
| 11 | A590112 | Плоская шайба | 56 |
| 12 | J021230 | Болт с шайбой | 44 |
| 13 | J021230 | Болт с шайбой | 6 |
| 14 | 8066963 | Поручень | 1 |
| 15 | 8066592 | Поручень | 1 |
| 16 | 8062379 | Поручень | 1 |
| 17 | 2025971 | Ступень | 5 |
| 18 | J021230 | Болт с шайбой | 16 |
| 19 | J011230 | Болт с шайбой | 10 |
| 21 | 7030281 | Опора | 1 |
| 22 | 4258989 | Зажим | 36 |
| 23 | J020840 | Болт с шайбой | 36 |
| 24 | 3072996 | Ступень | 2 |
| 25 | 3073015 | Ступень | 1 |
| 27 | 7030348 | Поручень | 1 |
| 28 | J021230 | Болт с шайбой | 10 |
| 31 | 4353067 | Пластина | 10 |
| 32 | 4353068 | Резиновая прокладка | 20 |
| 33 | 4353061 | Проставка | 10 |
| 36 | J901470 | Болт | 10 |
| 37 | A590914 | Пружинная шайба | 10 |
| 38 | J950014 | Гайка | 10 |
| 39 | J222014 | Шайба | 10 |
| 40 | 7032351 | Опора | 1 |
| 41 | 7032343 | Опора | 1 |
| 42 | 3077393 | Ступень | 1 |
| 43 | 3077394 | Ступень | 1 |
| 44 | 3077395 | Ступень | 1 |
| 45 | 3077396 | Ступень | 2 |
| 46 | 3077397 | Ступень | 1 |
| 47 | J031235 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
