Смазка трубопроводы (передний): 2 <погрузчик> — HITACHI EX2500

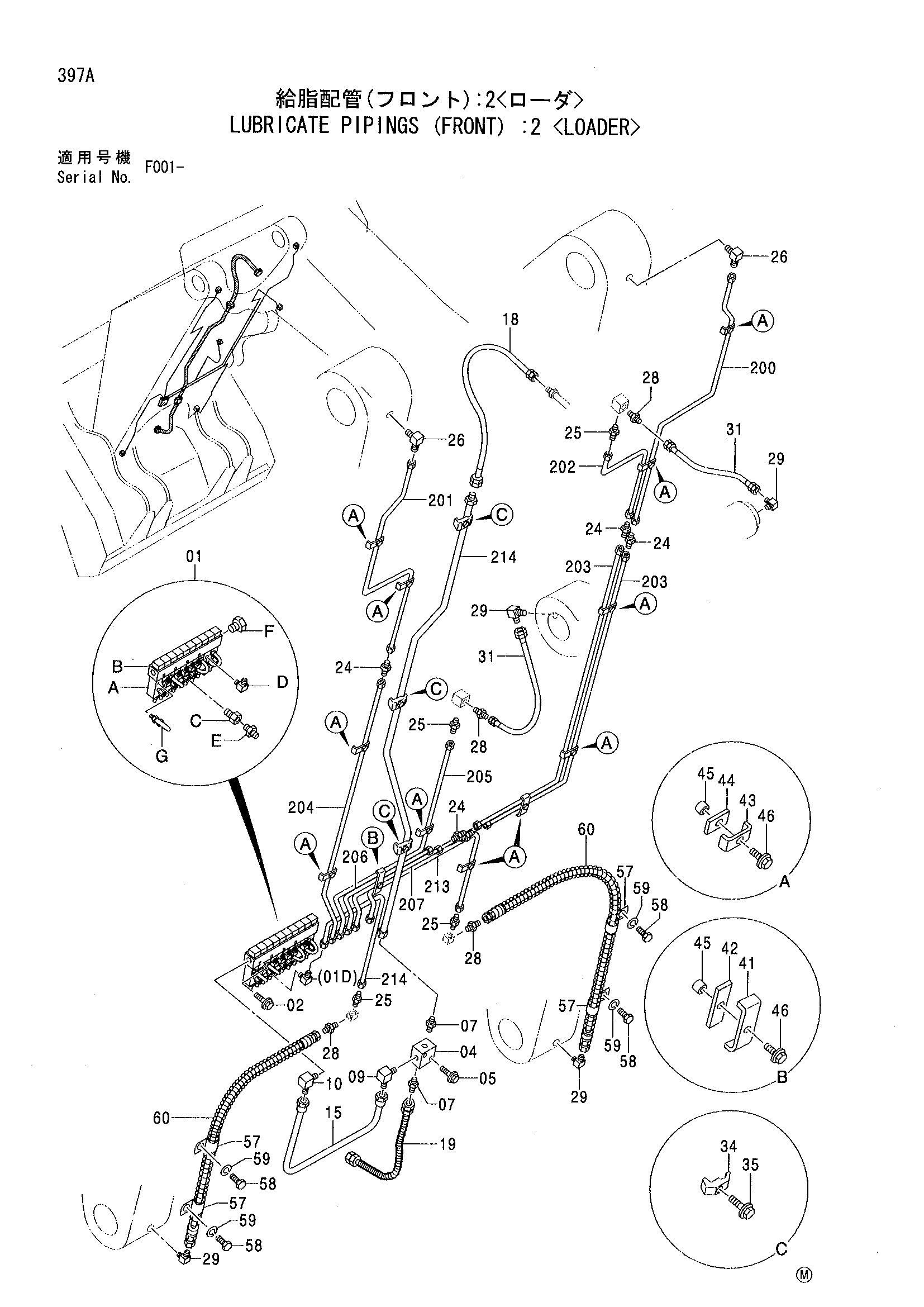

Заводская схема «Смазка трубопроводы (передний): 2 <погрузчик>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4378501 | Клапан | 1 |
| 01 | 4378519 | Клапан | 1 |
| 01A | 4182051 | Клапан | 10 |
| 01B | 4379344 | Коллектор | 1 |
| 01B | 4273774 | Коллектор | 1 |
| 01C | 4191349 | Адаптер | 6 |
| 01D | 4331048 | Угловой штуцер | 6 |
| 01E | J75481 | Пресс-маслёнка | 6 |
| 01F | 4092534 | Пробка | 1 |
| 00G | 4372000 | Трубка | 4 |
| 02 | J010845 | Болт с шайбой | 4 |
| 04 | 4353262 | Блок | 1 |
| 05 | J011280 | Болт с шайбой | 2 |
| 07 | 4221278 | Адаптер | 2 |
| 09 | 4154657 | Угловой штуцер | 1 |
| 10 | 4254671 | Угловой штуцер | 1 |
| 14 | 8064118 | Трубка | 1 |
| 15 | 8067615 | Трубка | 1 |
| 18 | 4358923 | Шланг | 1 |
| 19 | 4358924 | Шланг | 1 |
| 24 | 4099282 | Адаптер | 5 |
| 25 | 4119986 | Адаптер | 4 |
| 26 | 4097666 | Угловой штуцер | 2 |
| 28 | 4154651 | Адаптер | 4 |
| 29 | 4154656 | Угловой штуцер | 4 |
| 31 | 4269797 | Шланг | 2 |
| 34 | 4053595 | Хомут трубки | 3 |
| 35 | J011255 | Болт с шайбой | 3 |
| 41 | 4273720 | Хомут | 1 |
| 42 | 4273721 | Резиновая прокладка | 1 |
| 43 | 4269656 | Хомут | 11 |
| 44 | 4269657 | Резиновая прокладка | 11 |
| 45 | 4269658 | Проставка | 12 |
| 46 | J011030 | Болт с шайбой | 12 |
| 57 | 4190277 | Зажим | 4 |
| 58 | J901016 | Болт | 4 |
| 59 | A590910 | Пружинная шайба | 4 |
| 60 | 4382649 | Шланг | 2 |
| 200 | 3074034 | Трубка | 1 |
| 201 | 3074035 | Трубка | 1 |
| 202 | 3074036 | Трубка | 1 |
| 203 | 3074037 | Трубка | 2 |
| 204 | 3074038 | Трубка | 1 |
| 205 | 3074039 | Трубка | 1 |
| 206 | 3074040 | Трубка | 1 |
| 207 | 3074041 | Трубка | 1 |
| 213 | 3079310 | Трубка | 1 |
| 214 | 4389931 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
