Вентилятор привод — HITACHI EX2500

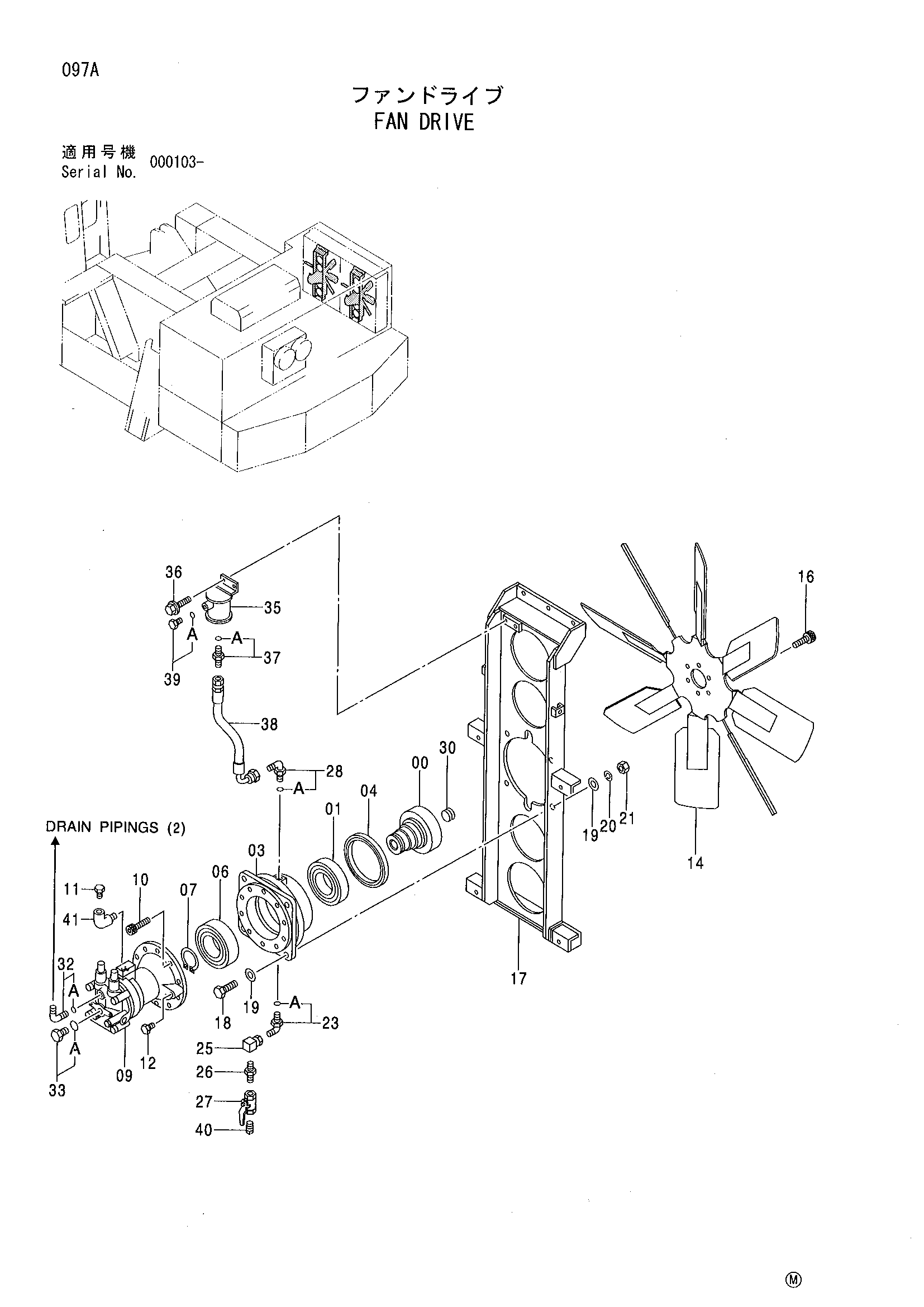

Заводская схема «Вентилятор привод» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9139417 | Вентилятор привод | 2 | |
| 00 | 3071786 замена: 3077935 | Вал | 1 |
| 00 | 3071786 замена: 4379029 | Вал | 1 |
| 00 | 3077935 | Вал | 1 |
| 01 | 4076912 | Шариковый подшипник | 1 |
| 03 | 2037626 | Корпус | 1 |
| 04 | 4346359 | Масляное уплотнение | 1 |
| 06 | 4160768 | Шариковый подшипник | 1 |
| 07 | 991350 | Стопорное кольцо | 1 |
| 09 | 4346638 замена: 4379029 | Гидромотор | 1 |
| 09 | 4346638 замена: 3077935 | Гидромотор | 1 |
| 09 | 4379029 | Гидромотор | 1 |
| 10 | M341225 | Болт с внутренним шестигранником | 10 |
| 11 | 4509122 | Пробка | 1 |
| 12 | 446536 | Пробка | 1 |
| 14 | 4333859 | Вентилятор | 1 |
| 16 | M341230 | Болт с внутренним шестигранником | 6 |
| 17 | 7029717 | Кронштейн | 1 |
| 18 | J901450 | Болт | 4 |
| 19 | A590114 | Плоская шайба | 8 |
| 20 | A590914 | Пружинная шайба | 4 |
| 21 | J950014 | Гайка | 4 |
| 23 | 4156434 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4346700 | Унион S | 1 |
| 26 | 94-1702 | Адаптер | 1 |
| 27 | 4209782 | Шаровой клапан | 1 |
| 28 | 4154670 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 94-2016 | Пробка | 1 |
| 32 | 4154671 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4174542 | Пробка | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 8065158 | Бак | 1 |
| 36 | J011020 | Болт с шайбой | 2 |
| 37 | 4200465 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4364020 | Шланг | 1 |
| 39 | 4093624 | Пробка | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 94-2023 | Пробка | 1 |
| 41 | 94-0632 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
