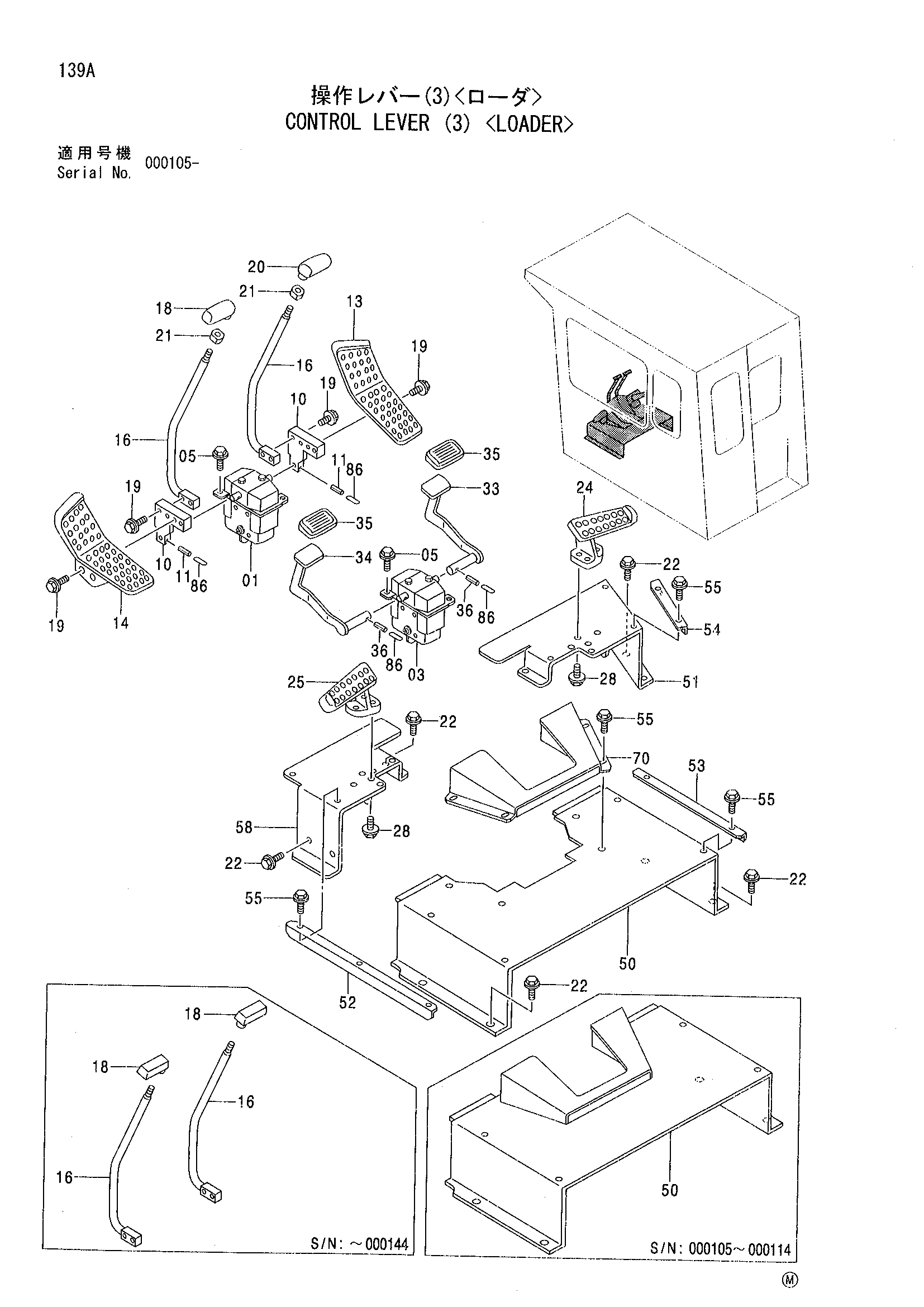

Рычаг управления (3) <погрузчик> — HITACHI EX2500

Заводская схема «Рычаг управления (3) <погрузчик>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9074100	Пилотный клапан	1
03	9074101	Пилотный клапан	1
05	J021030	Болт с шайбой	4
10	4307081	Рычаг	2
11	4033504	Пружинный штифт	2
13	3057637 замена: 3079714	Педаль	1
13	3079714	Педаль	1
14	3063248 замена: 3079715	Педаль	1
14	3079715	Педаль	1
16	8064039 замена: 8079549	Рычаг	2
16	8064039 замена: 2043584	Рычаг	2
16	8064039 замена: 2043585	Рычаг	2
16	8064039 замена: 4424185	Рычаг	2
16	8079549	Рычаг	2
18	4122423 замена: 2043584	Рукоятка	2
18	4122423 замена: 2043585	Рукоятка	2
18	4122423 замена: 8079549	Рукоятка	2
18	4122423 замена: 4424185	Рукоятка	2
18	2043585	Рукоятка	1
19	J011045	Болт с шайбой	8
20	2043584	Рукоятка	1
21	4424185	Гайка	2
22	J021030	Болт с шайбой	10
24	1015478	Подставка для ног	1
25	1015477	Подставка для ног	1
28	J021025	Болт с шайбой	6
28	J021025	Болт с шайбой	10
33	8038850	Педаль	1
34	8038851	Педаль	1
35	972898	Крышка	2
36	4033504	Пружинный штифт	2
50	7032875 замена: 7033215	Крышка	1
50	7032875 замена: 8069469	Крышка	1
50	7032875 замена: J021025	Крышка	1
50	7033215	Крышка	1
51	8065735	Крышка	1
52	4358115	Кронштейн	1
53	4358116	Кронштейн	1
54	4358118	Кронштейн	1
55	J020620	Болт с шайбой	8
58	8064484	Крышка	1
70	8069469	Крышка	1
86	4183195	Провод	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
