Гидроцилиндр ковша (правый)<погрузчик> — HITACHI EX2500

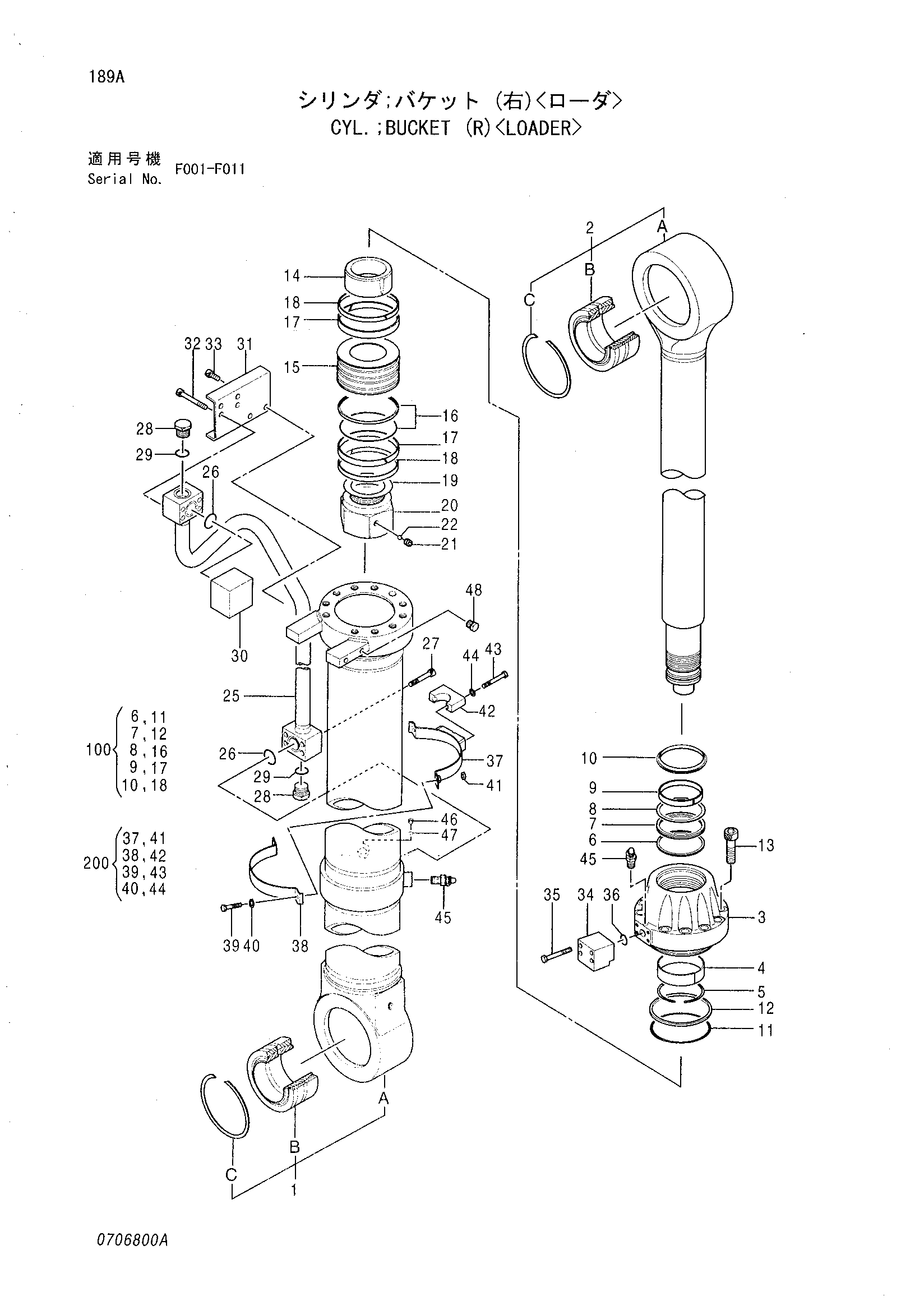

Заводская схема «Гидроцилиндр ковша (правый)<погрузчик>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4353411 замена: 4402131 | Гидроцилиндр ковша | 1 | |
| 1 | 0706701 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4392620 | Трубка | 1 |
| 1B | 0336306 | Подшипник. спхерикал | 1 |
| 1C | 0336307 | Стопорное кольцо | 1 |
| 2 | 0706702 | Шток поршня в сборе | 1 |
| 2A | 4392629 | Шток поршня | 1 |
| 2B | 0336306 | Подшипник. спхерикал | 1 |
| 2C | 0336307 | Стопорное кольцо | 1 |
| 3 | 4392636 замена: 0717401 | Головка | 1 |
| 3 | 4392636 замена: A811240 | Головка | 1 |
| 3 | 4392636 замена: 0411111 | Головка | 1 |
| 4 | 0400306 | Втулка | 1 |
| 5 | 0421702 | Стопорное кольцо | 1 |
| 6 | 0336405 | Кольцо | 1 |
| 7 | 0336406 | U-образная манжета | 1 |
| 8 | 0336407 | Опорное кольцо | 1 |
| 9 | 0400307 | Кольцо | 1 |
| 10 | 0336408 | Грязесъёмное кольцо | 1 |
| 11 | 4123508 | Уплотнительное кольцо | 1 |
| 12 | 0257510 | Опорное кольцо | 1 |
| 13 | 0257511 | Болт с внутренним шестигранником | 10 |
| 14 | 0706703 | Амортизирующий подшипник | 1 |
| 15 | 0706704 | Поршень | 1 |
| 16 | 4199560 | Уплотнительное кольцо | 1 |
| 17 | 0706705 | Направляющее кольцо | 2 |
| 18 | 4199809 | Кольцо | 2 |
| 19 | 0400315 | Регулировочная шайба | 1 |
| 20 | 0400314 | Гайка | 1 |
| 21 | 0400215 | Установочный винт | 1 |
| 22 | 0400216 | Стальной шарик | 1 |
| 25 | 4392653 | Трубка | 1 |
| 26 | 0317224 | Уплотнительное кольцо | 2 |
| 27 | 0317226 | Болт с внутренним шестигранником | 4 |
| 28 | 0317227 | Пробка | 2 |
| 29 | 0317230 | Уплотнительное кольцо | 2 |
| 30 | 0706706 | Соединение | 1 |
| 31 | 0706801 | Пластина | 1 |
| 32 | 0317604 | Болт с внутренним шестигранником | 4 |
| 33 | 0706708 | Болт с внутренним шестигранником | 2 |
| 34 | 0242720 | Соединение | 1 |
| 35 | 0336614 | Болт | 4 |
| 36 | 4123444 | Уплотнительное кольцо | 1 |
| 37 | 0706709 | Лента | 1 |
| 38 | 0456003 | Лента | 1 |
| 39 | 0456004 | Болт | 2 |
| 40 | A590914 | Пружинная шайба | 2 |
| 41 | 0456006 | Гайка | 2 |
| 42 | 0317325 | Хомут трубки | 1 |
| 43 | 0415405 | Болт | 2 |
| 44 | 0259112 | Пружинная шайба | 2 |
| 45 | 0643016 | Воздушный клапан | 2 |
| 46 | 0311319 | Пробка | 1 |
| 47 | 0706710 | Уплотнительное кольцо | 1 |
| 48 | 0706711 | Болт | 6 |
| 100 | 4379182 замена: 4407491 | Комплект уплотнений | 1 |
| 200 | 0706712 | Комплект лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
