Опора двигателя — HITACHI EX2500

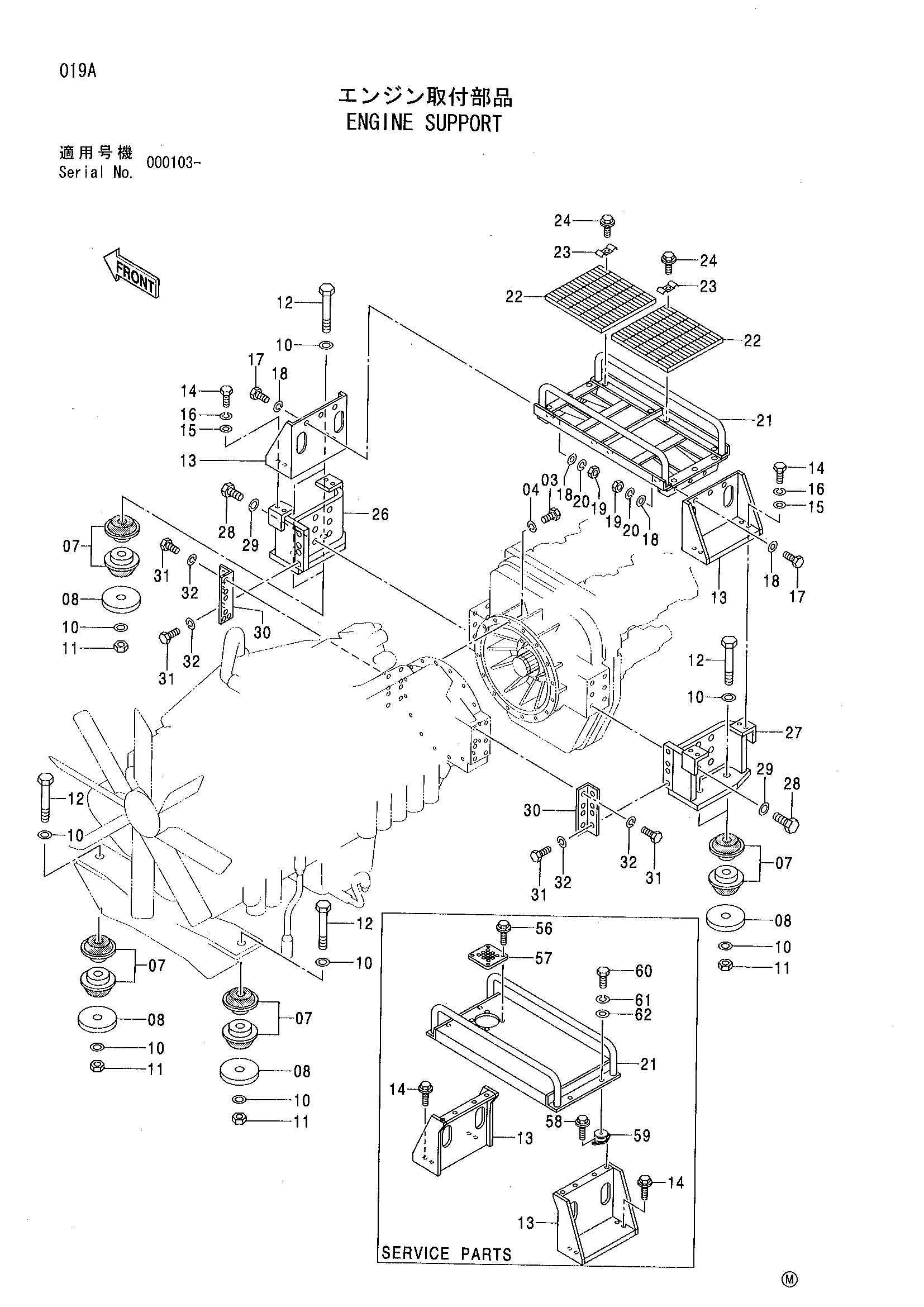

Заводская схема «Опора двигателя» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 19H2473 | Болт | 16 |
| 04 | J21384 | Пружинная шайба | 16 |
| 07 | 4345248 замена: 4405300 | Амортизатор | 6 |
| 07 | 4405300 | Амортизатор | 6 |
| 08 | 4349813 | Пластина | 6 |
| 10 | 4114410 | Шайба | 12 |
| 11 | M663036 | U-образная гайка | 6 |
| 12 | J833619 | Болт | 6 |
| 13 | 7032697 замена: 7042751 | Ступень | 2 |
| 13 | 7032697 замена: J021235 | Ступень | 2 |
| 13 | 7032697 замена: 7042762 | Ступень | 2 |
| 13 | 7032697 замена: J011016 | Ступень | 2 |
| 13 | 7032697 замена: 4612492 | Ступень | 2 |
| 13 | 7032697 замена: J901216 | Ступень | 2 |
| 13 | 7032697 замена: A590912 | Ступень | 2 |
| 13 | 7032697 замена: A590112 | Ступень | 2 |
| 13 | 7032697 замена: 4481219 | Ступень | 2 |
| 13 | 7032697 замена: J021025 | Ступень | 2 |
| 13 | 7042751 | Ступень | 2 |
| 14 | J901230 | Болт | 8 |
| 14 | J021235 | Болт с шайбой | 8 |
| 15 | A590112 | Плоская шайба | 8 |
| 16 | A590912 | Пружинная шайба | 8 |
| 17 | J901230 | Болт | 6 |
| 18 | A590112 | Плоская шайба | 12 |
| 19 | J950012 | Гайка | 6 |
| 20 | A590912 | Пружинная шайба | 6 |
| 21 | 7032696 замена: 7042762 | Опора | 1 |
| 21 | 7032696 замена: 7042751 | Опора | 1 |
| 21 | 7032696 замена: J021235 | Опора | 1 |
| 21 | 7032696 замена: J011016 | Опора | 1 |
| 21 | 7032696 замена: 4612492 | Опора | 1 |
| 21 | 7032696 замена: J901216 | Опора | 1 |
| 21 | 7032696 замена: A590912 | Опора | 1 |
| 21 | 7032696 замена: A590112 | Опора | 1 |
| 21 | 7032696 замена: 4481219 | Опора | 1 |
| 21 | 7032696 замена: J021025 | Опора | 1 |
| 21 | 7042762 | Опора | 1 |
| 22 | 3074974 | Ступень | 2 |
| 23 | 4258989 | Зажим | 8 |
| 24 | J020840 | Болт с шайбой | 8 |
| 26 | 7032702 | Кронштейн | 1 |
| 27 | 7032703 | Кронштейн | 1 |
| 28 | J833075 | Болт | 12 |
| 29 | 4114408 | Шайба | 12 |
| 30 | 4371478 | Кронштейн | 2 |
| 31 | 4380040 | Болт | 16 |
| 32 | J219086 | Пружинная шайба | 16 |
| 56 | J021025 | Болт с шайбой | 4 |
| 57 | 4481219 | Крышка | 1 |
| 58 | J011016 | Болт с шайбой | 8 |
| 59 | 4612492 | Резиновая подушка | 4 |
| 60 | J901216 | Болт | 4 |
| 61 | A590912 | Пружинная шайба | 4 |
| 62 | A590112 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
