Дренажный трубопроводы (1) — HITACHI EX2500

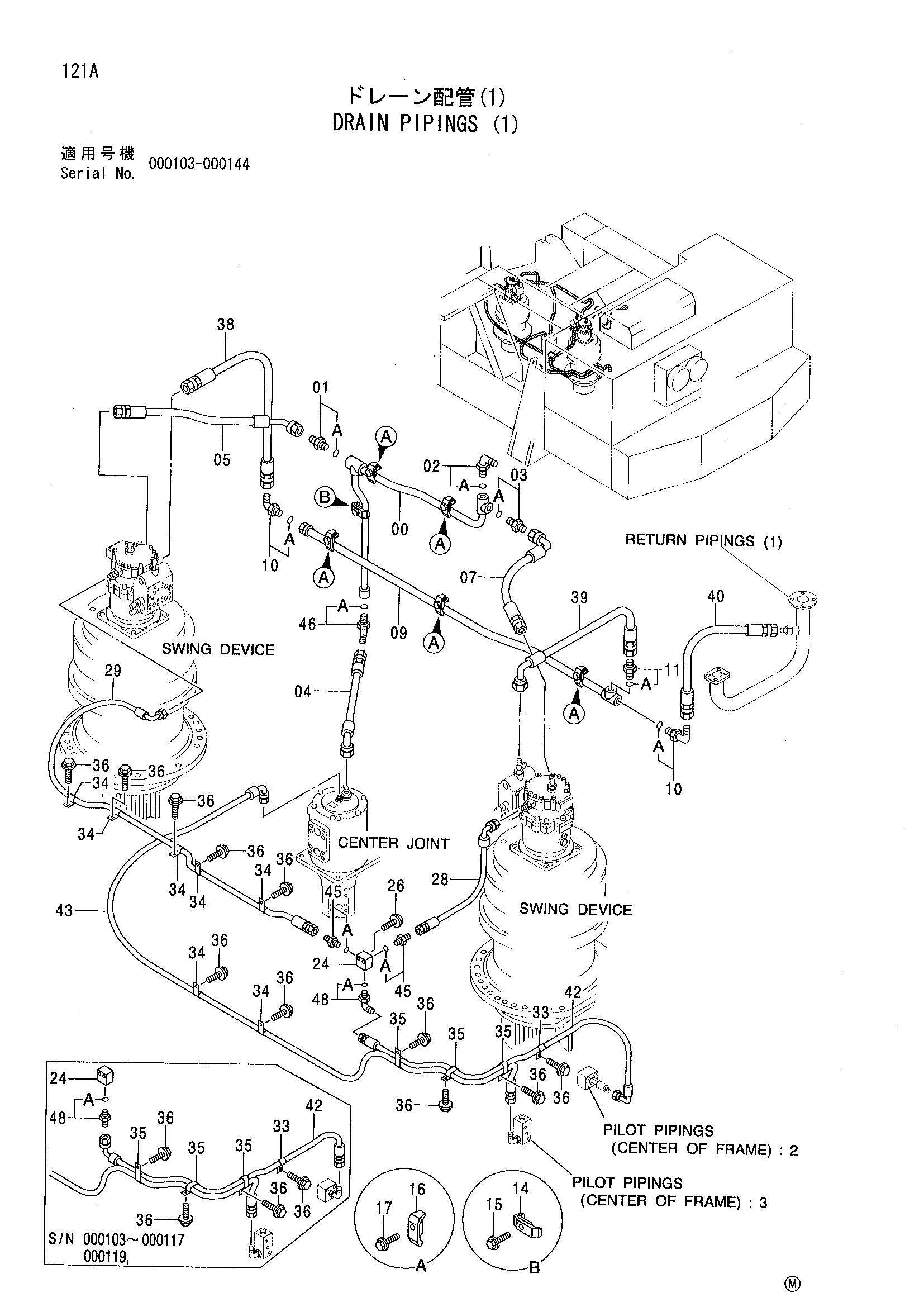

Заводская схема «Дренажный трубопроводы (1)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8061557 | Трубка | 1 |
| 01 | 4250084 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4156436 | Угловой штуцер | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4353111 | Адаптер | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4310094 | Шланг | 1 |
| 05 | 4353455 | Шланг | 1 |
| 07 | 4353456 | Шланг | 1 |
| 09 | 8061699 | Трубка | 1 |
| 10 | 4156436 | Угловой штуцер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4214444 | Адаптер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4053595 | Хомут трубки | 1 |
| 15 | J011255 | Болт с шайбой | 1 |
| 16 | 4053598 | Хомут трубки | 5 |
| 17 | J011265 | Болт с шайбой | 5 |
| 24 | 4352952 | Блок | 1 |
| 26 | J011065 | Болт с шайбой | 2 |
| 28 | 4362751 | Шланг | 1 |
| 29 | 4319376 | Шланг | 1 |
| 33 | 4190272 | Зажим | 1 |
| 33 | 4190272 | Зажим | 1 |
| 33 | 4190273 | Зажим | 1 |
| 33 | 4190273 | Зажим | 1 |
| 34 | 4190272 | Зажим | 7 |
| 35 | 4190292 | Зажим | 3 |
| 35 | 4190292 | Зажим | 3 |
| 35 | 4190282 | Зажим | 3 |
| 35 | 4190282 | Зажим | 3 |
| 36 | J011020 | Болт с шайбой | 11 |
| 38 | 4358340 | Шланг | 1 |
| 39 | 4401510 | Шланг | 1 |
| 40 | 4361145 | Шланг | 1 |
| 42 | 4362752 | Шланг | 1 |
| 42 | 4362752 | Шланг | 1 |
| 42 | 4313346 | Шланг | 1 |
| 42 | 4313346 | Шланг | 1 |
| 43 | 4319376 | Шланг | 1 |
| 45 | 4200465 | Адаптер | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4156435 | Угловой штуцер | 1 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 48 | 4200465 | Адаптер | 1 |
| 48 | 4200465 | Адаптер | 1 |
| 48 | 4156434 | Угловой штуцер | 1 |
| 48 | 4156434 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
