Компрессор группа — HITACHI EX2500

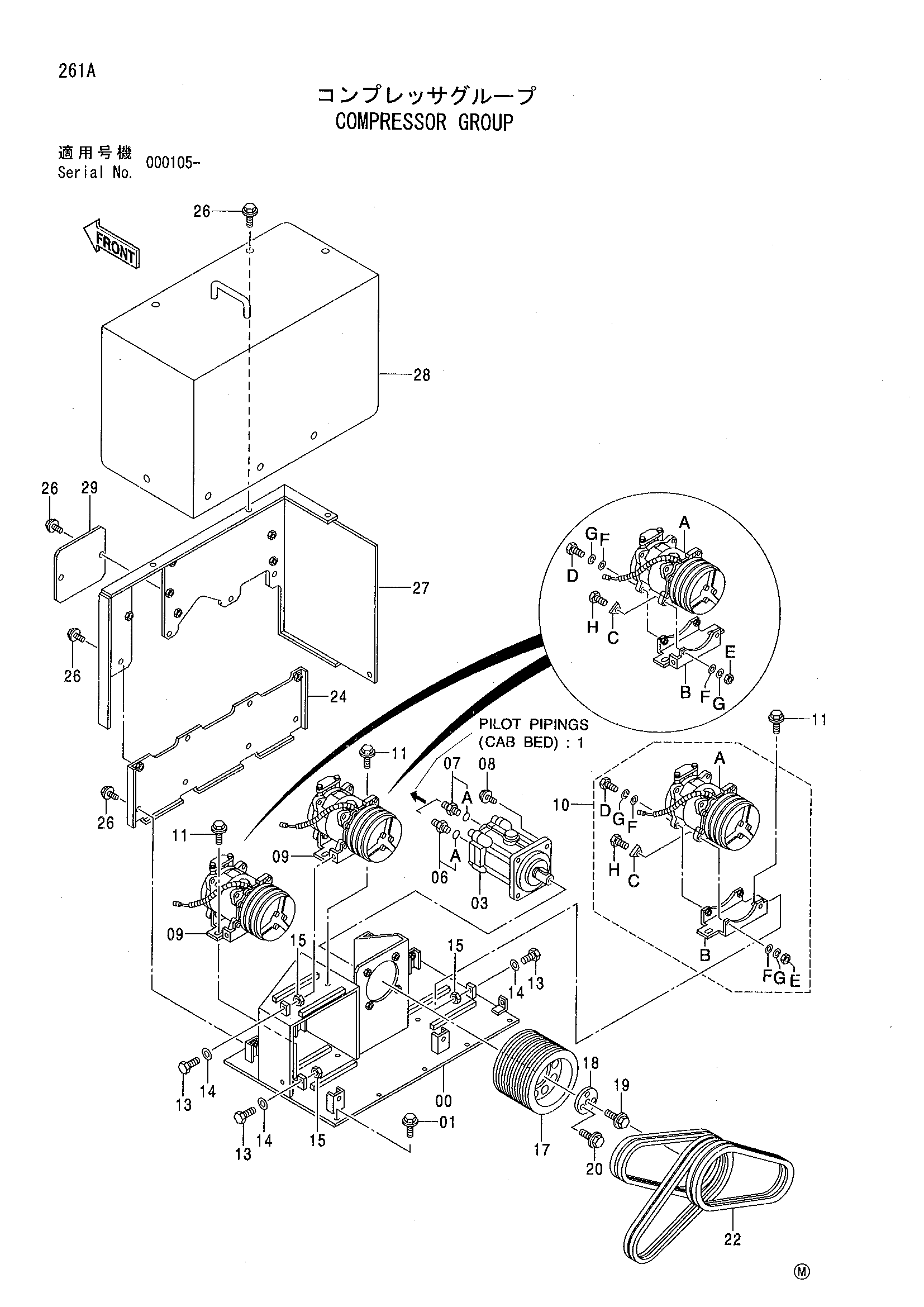

Заводская схема «Компрессор группа» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6016414 | Кронштейн | 1 |
| 01 | J011030 | Болт с шайбой | 10 |
| 03 | 4353122 замена: 4396127 | Гидромотор | 1 |
| 03 | 4396127 | Гидромотор | 1 |
| 06 | 4250084 | Адаптер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4221290 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | J011235 | Болт с шайбой | 4 |
| 09 | 4380404 | Компрессор | 2 |
| 09A | 4388086 | Компрессор | 1 |
| 09B | 4293132 | Кронштейн | 1 |
| 09C | 4294189 | Шайба | 4 |
| 09D | J531035 | Болт | 4 |
| 09E | J640310 | Гайка | 4 |
| 09F | A590110 | Плоская шайба | 4 |
| 09G | A590910 | Пружинная шайба | 4 |
| 09H | J901035 | Болт | 2 |
| 10 | 4380403 | Компрессор | 1 |
| 10A | 4388086 | Компрессор | 1 |
| 10B | 4293133 | Кронштейн | 1 |
| 10C | 4294189 | Шайба | 2 |
| 10D | J531035 | Болт | 4 |
| 10E | J640130 | Гайка | 4 |
| 10F | A590110 | Плоская шайба | 4 |
| 10G | A590910 | Пружинная шайба | 4 |
| 10H | J901035 | Болт | 2 |
| 11 | J021030 | Болт с шайбой | 6 |
| 13 | 4314089 | Болт | 3 |
| 14 | A590108 | Плоская шайба | 3 |
| 15 | M500807 | Гайка | 3 |
| 17 | 3069669 | Шкив V | 1 |
| 18 | 4353239 | Фиксатор | 1 |
| 19 | J020820 | Болт с шайбой | 1 |
| 20 | J020616 | Болт с шайбой | 3 |
| 22 | 4364759 | Ремень V | 3 |
| 24 | 8062788 замена: 8071115 | Крышка | 1 |
| 24 | 8062788 замена: 7034088 | Крышка | 1 |
| 24 | 8062788 замена: 4396707 | Крышка | 1 |
| 24 | 8071115 | Крышка | 1 |
| 26 | J021025 | Болт с шайбой | 17 |
| 27 | 7033338 замена: 8071115 | Крышка | 1 |
| 27 | 7033338 замена: 7034088 | Крышка | 1 |
| 27 | 7033338 замена: 4396707 | Крышка | 1 |
| 27 | 7034088 | Крышка | 1 |
| 28 | 7033340 | Крышка | 1 |
| 29 | 4387362 замена: 8071115 | Крышка | 1 |
| 29 | 4387362 замена: 7034088 | Крышка | 1 |
| 29 | 4387362 замена: 4396707 | Крышка | 1 |
| 29 | 4396707 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
