Быстрый заправка система (4) — HITACHI EX2500

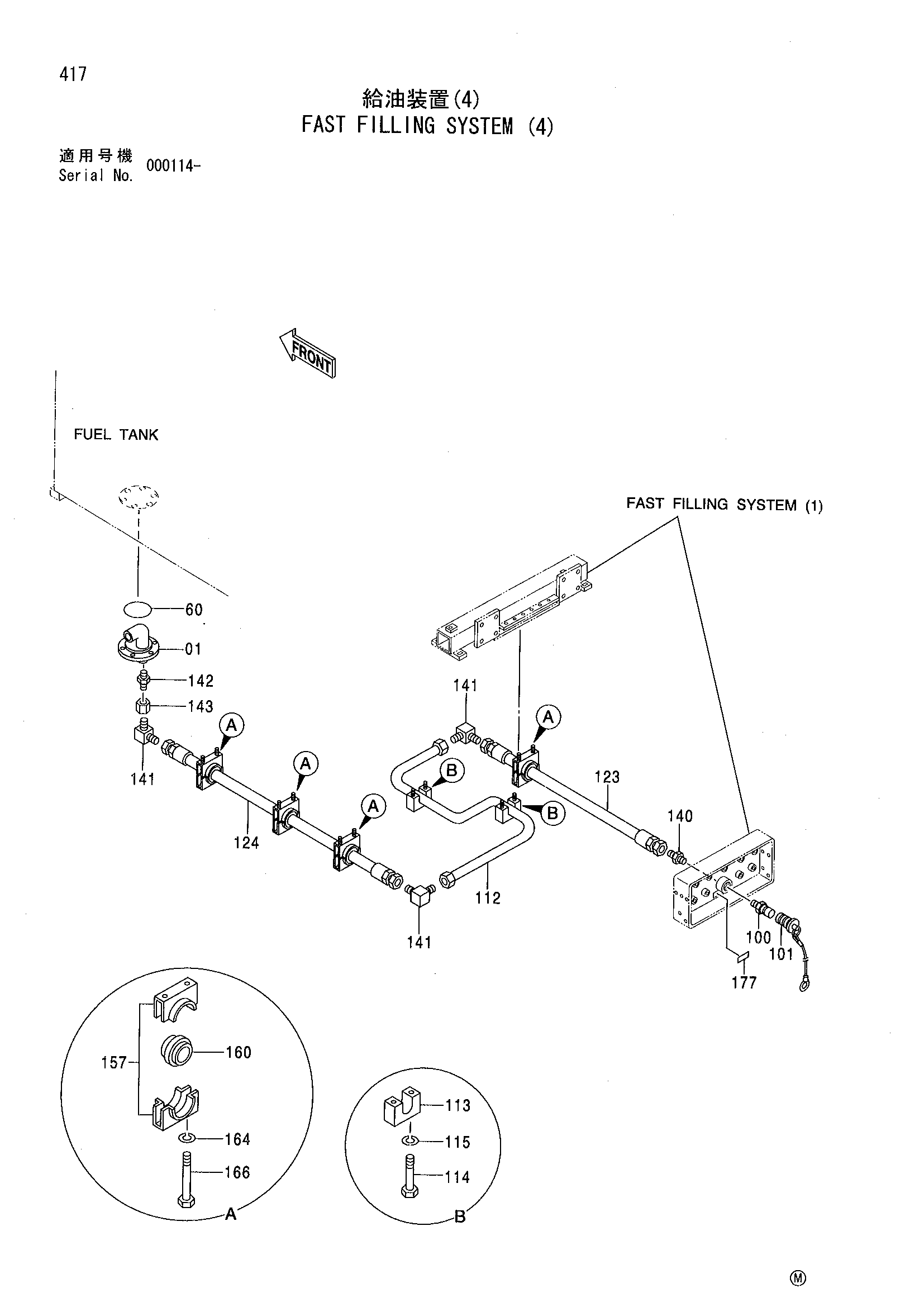

Заводская схема «Быстрый заправка система (4)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8070440 | Крышка | 1 |
| 60 | A810165 | Уплотнительное кольцо | 1 |
| 100 | 4178745 | Рекеивер | 1 |
| 101 | 4355781 | Колпачок | 1 |
| 112 | 9749371 | Трубка | 1 |
| 113 | 4257715 | Хомут трубки | 2 |
| 114 | J901402 | Болт | 4 |
| 115 | A590914 | Пружинная шайба | 4 |
| 123 | 4396618 | Шланг | 1 |
| 124 | 4398021 | Шланг | 1 |
| 140 | 94-1308 | Адаптер | 1 |
| 141 | 94-1408 | Угловой штуцер | 3 |
| 142 | 94-1708 | Адаптер | 1 |
| 143 | 94-0682 | Разъём S | 1 |
| 157 | 4186032 | Хомут | 4 |
| 160 | 4186033 | Втулка | 4 |
| 164 | A590910 | Пружинная шайба | 8 |
| 166 | J901004 | Болт | 8 |
| 177 | 4183214 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
