Гидробак (2) — HITACHI EX2500

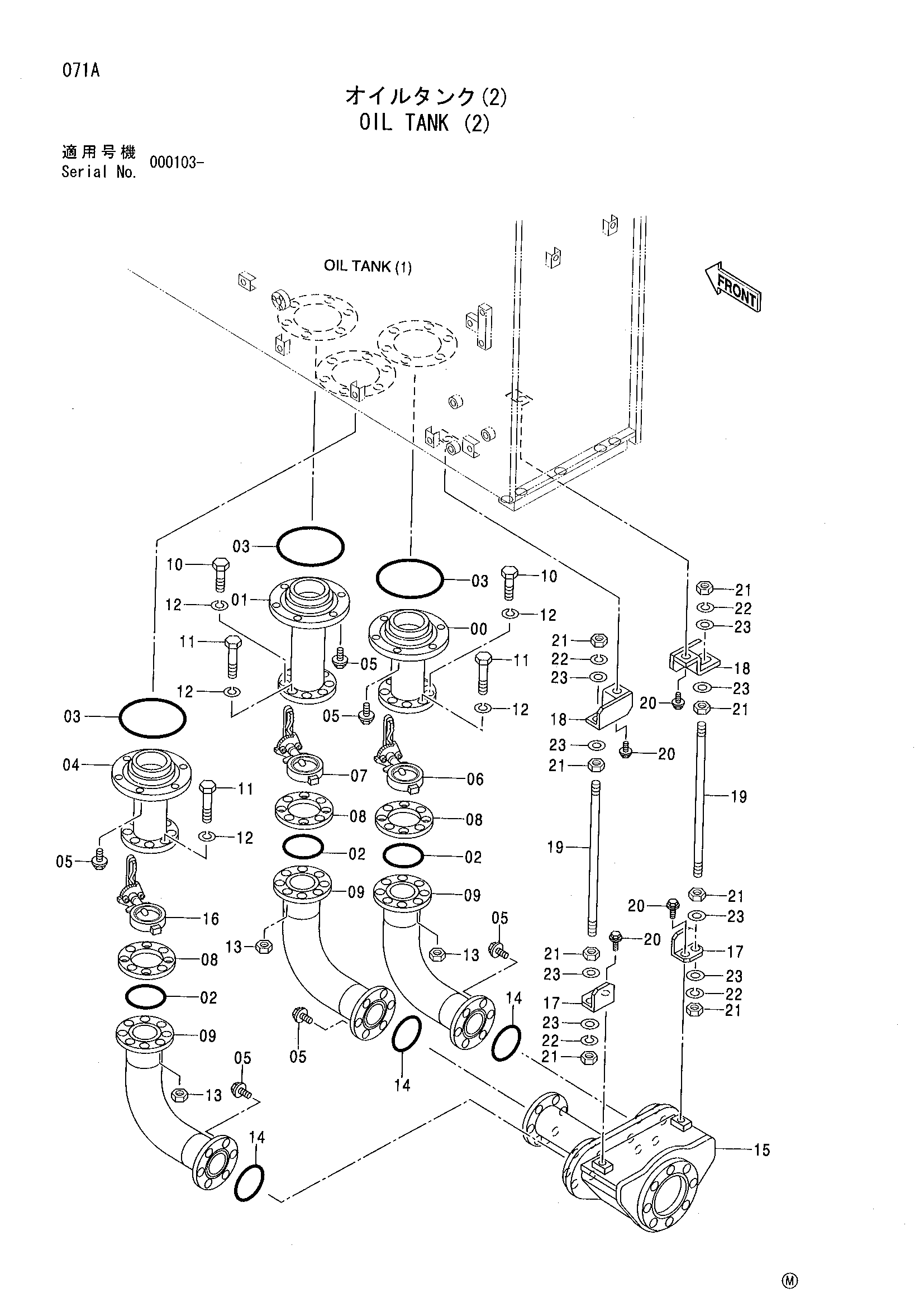

Заводская схема «Гидробак (2)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8059893 | Трубка | 1 |
| 00 | 8077160 | Трубка | 1 |
| 01 | 8059894 | Трубка | 1 |
| 01 | 8077167 | Трубка | 1 |
| 02 | A810120 | Уплотнительное кольцо | 3 |
| 03 | A810220 | Уплотнительное кольцо | 3 |
| 04 | 8059893 | Трубка | 1 |
| 04 | 8077160 | Трубка | 1 |
| 05 | J011240 | Болт с шайбой | 36 |
| 06 | 4193414 замена: 4423847 | Клапан | 1 |
| 06 | 4193414 замена: J901600 | Клапан | 1 |
| 06 | 4193414 замена: J901606 | Клапан | 1 |
| 06 | 4193414 замена: 8077160 | Клапан | 1 |
| 06 | 4193414 замена: 8077183 | Клапан | 1 |
| 06 | 4193414 замена: J900835 | Клапан | 1 |
| 06 | 4193414 замена: A590108 | Клапан | 1 |
| 06 | 4423847 | Клапан | 1 |
| 07 | 4193414 замена: 4423847 | Клапан | 1 |
| 07 | 4193414 замена: J901600 | Клапан | 1 |
| 07 | 4193414 замена: J901606 | Клапан | 1 |
| 07 | 4193414 замена: 8077167 | Клапан | 1 |
| 07 | 4193414 замена: 8077183 | Клапан | 1 |
| 07 | 4193414 замена: J900835 | Клапан | 1 |
| 07 | 4193414 замена: A590108 | Клапан | 1 |
| 07 | 4423847 | Клапан | 1 |
| 08 | 4338994 | Фланец | 3 |
| 09 | 4339013 | Шланг | 3 |
| 10 | J901690 замена: J901600 | Болт | 12 |
| 10 | J901600 | Болт | 12 |
| 11 | J901603 замена: J901606 | Болт | 12 |
| 11 | J901606 | Болт | 12 |
| 12 | A590916 | Пружинная шайба | 24 |
| 13 | J950016 | Гайка | 12 |
| 14 | A810120 | Уплотнительное кольцо | 3 |
| 15 | 7029008 | Трубка | 1 |
| 16 | 4193414 замена: 4423847 | Клапан | 1 |
| 16 | 4193414 замена: J901600 | Клапан | 1 |
| 16 | 4193414 замена: J901606 | Клапан | 1 |
| 16 | 4193414 замена: 8077160 | Клапан | 1 |
| 16 | 4193414 замена: 8077183 | Клапан | 1 |
| 16 | 4193414 замена: J900835 | Клапан | 1 |
| 16 | 4193414 замена: A590108 | Клапан | 1 |
| 16 | 4423847 | Клапан | 1 |
| 17 | 4350580 | Кронштейн | 2 |
| 18 | 9744549 | Кронштейн | 2 |
| 19 | 4350583 | Болт | 2 |
| 20 | J011225 | Болт с шайбой | 4 |
| 21 | J950012 | Гайка | 8 |
| 22 | A590912 | Пружинная шайба | 4 |
| 23 | A590112 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
