Пилотный трубопроводы (левый боковой OF рама): 1 — HITACHI EX2500

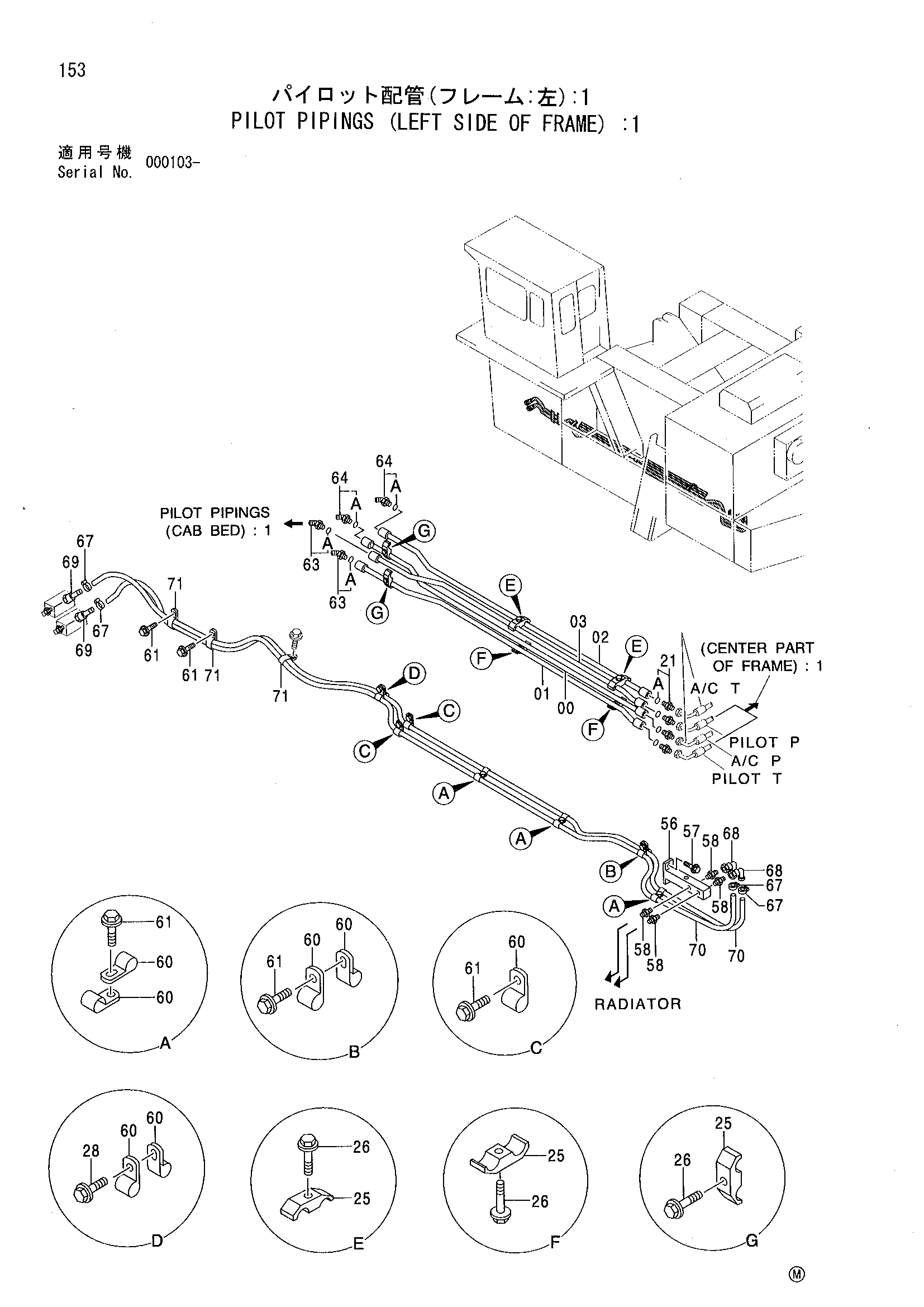

Заводская схема «Пилотный трубопроводы (левый боковой OF рама): 1» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9746953 | Трубка | 1 |
| 01 | 8066605 | Трубка | 1 |
| 02 | 9746954 | Трубка | 1 |
| 03 | 8066606 | Трубка | 1 |
| 21 | 4250084 | Адаптер | 4 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4053596 | Хомут трубки | 6 |
| 26 | J011255 | Болт с шайбой | 6 |
| 28 | J011030 | Болт с шайбой | 1 |
| 56 | 9744249 | Блок | 1 |
| 57 | J011025 | Болт с шайбой | 2 |
| 58 | 4221278 | Адаптер | 4 |
| 60 | 4190263 | Зажим | 12 |
| 61 | J011020 замена: J011025 | Болт с шайбой | 10 |
| 61 | J011025 | Болт с шайбой | 10 |
| 63 | 4353073 | Угловой штуцер | 2 |
| 63A | 4506424 | Уплотнительное кольцо | 1 |
| 64 | 4182739 | Угловой штуцер | 2 |
| 64A | 4506424 | Уплотнительное кольцо | 1 |
| 67 | 4514699 | Хомут шланга | 4 |
| 68 | 4356914 | Адаптер | 2 |
| 69 | 4356911 | Адаптер | 2 |
| 70 | 4358629 | Шланг | 2 |
| 71 | 4192034 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
