Топливные трубопроводы — HITACHI EX2500

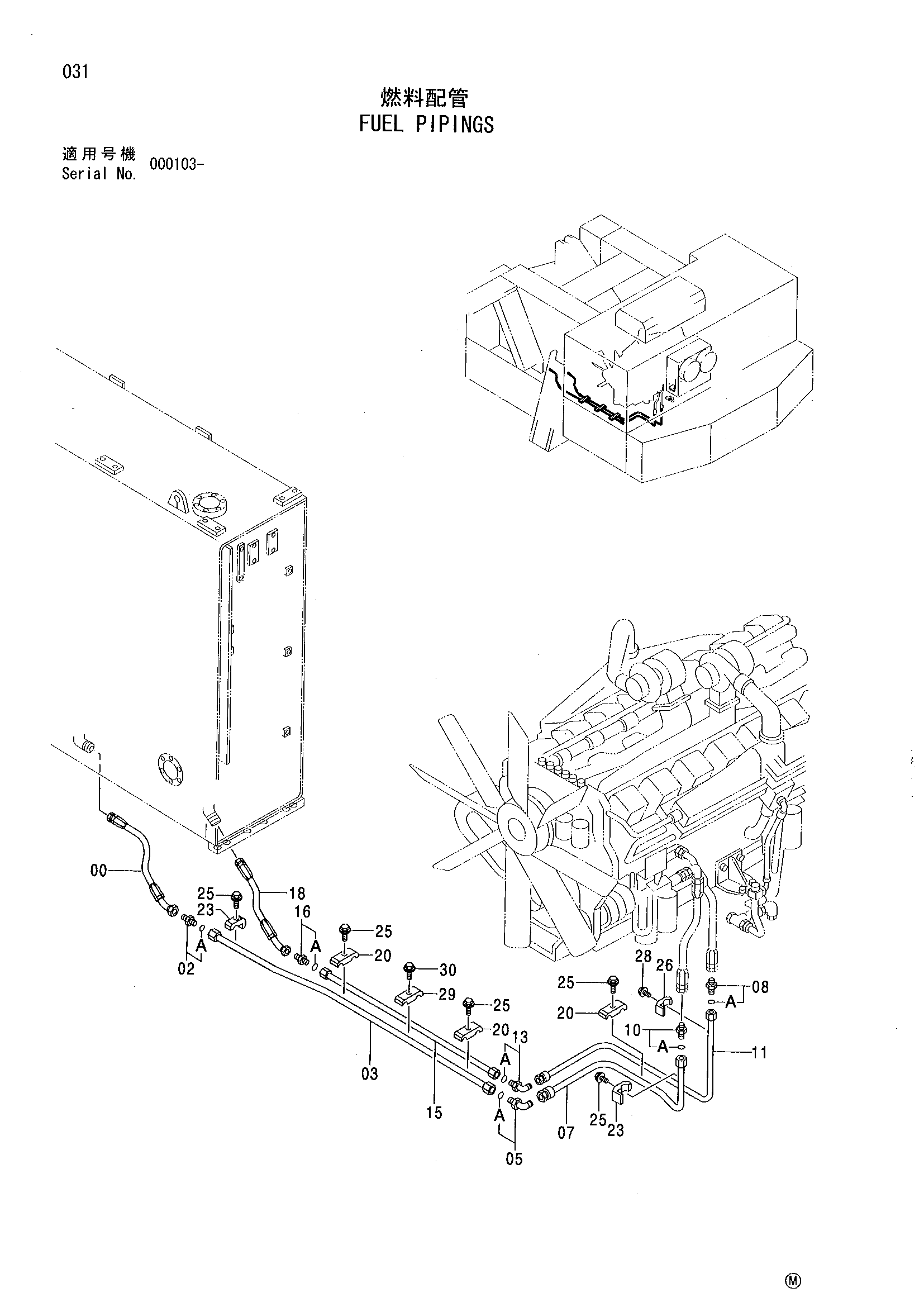

Заводская схема «Топливные трубопроводы» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4346190 | Шланг | 1 |
| 02 | 4314080 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 9744090 | Трубка | 1 |
| 05 | 4156435 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 8061894 | Трубка | 1 |
| 08 | 4314080 | Адаптер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4207916 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 8061895 | Трубка | 1 |
| 13 | 4154672 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 9744093 | Трубка | 1 |
| 16 | 4207916 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4346193 | Шланг | 1 |
| 20 | 4141806 | Хомут трубки | 3 |
| 23 | 4053595 | Хомут трубки | 2 |
| 25 | J011260 | Болт с шайбой | 5 |
| 26 | 4053594 | Хомут трубки | 1 |
| 28 | J011050 | Болт с шайбой | 1 |
| 29 | 4141806 | Хомут трубки | 1 |
| 30 | J011260 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
